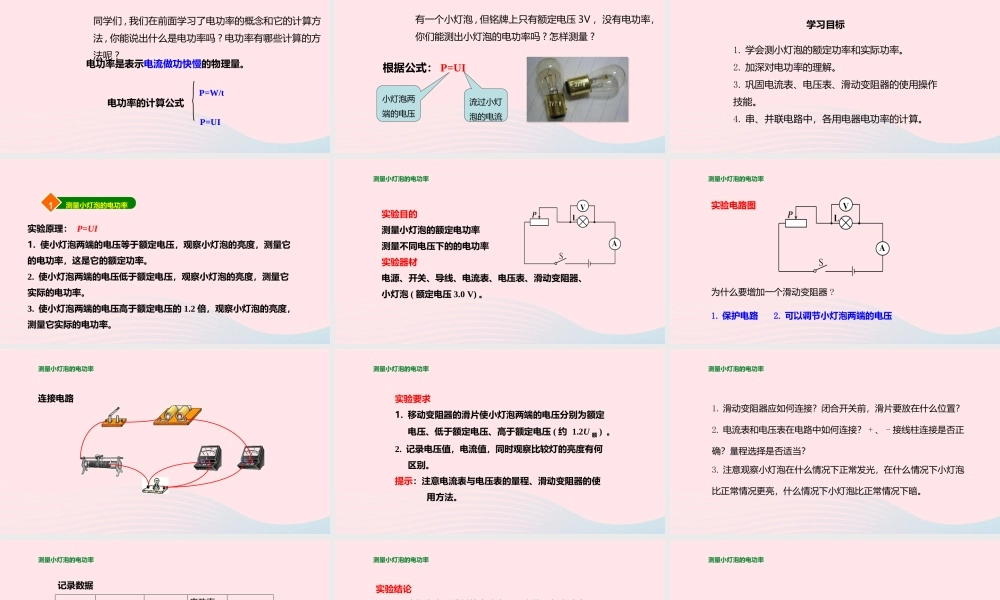

第 16 章 第 3 节测量电功率沪科版 物理同学们 , 我们在前面学习了电功率的概念和它的计算方法 , 你能说出什么是电功率吗 ? 电功率有哪些计算的方法呢 ?电功率是表示电流做功快慢的物理量。电功率的计算公式P=W/tP=UI有一个小灯泡 , 但铭牌上只有额定电压 3V ，没有电功率，你们能测出小灯泡的电功率吗 ? 怎样测量 ?根据公式： P=UI小灯泡两端的电压流过小灯泡的电流学习目标1. 学会测小灯泡的额定功率和实际功率。2. 加深对电功率的理解。3. 巩固电流表、电压表、滑动变阻器的使用操作技能。4. 串、并联电路中，各用电器电功率的计算。1测量小灯泡的电功率实验原理： P=UI1. 使小灯泡两端的电压等于额定电压，观察小灯泡的亮度，测量它的电功率，这是它的额定功率。2. 使小灯泡两端的电压低于额定电压，观察小灯泡的亮度，测量它实际的电功率。3. 使小灯泡两端的电压高于额定电压的 1.2 倍，观察小灯泡的亮度，测量它实际的电功率。实验目的测量小灯泡的额定电功率测量不同电压下的的电功率实验器材电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡 ( 额定电压 3.0 V) 。测量小灯泡的电功率测量小灯泡的电功率实验电路图为什么要增加一个滑动变阻器 ?1. 保护电路 2. 可以调节小灯泡两端的电压连接电路测量小灯泡的电功率实验要求1. 移动变阻器的滑片使小灯泡两端的电压分别为额定 电压、低于额定电压、高于额定电压 ( 约 1.2U 额 ) 。2. 记录电压值，电流值，同时观察比较灯的亮度有何 区别。提示：注意电流表与电压表的量程、滑动变阻器的使 用方法。测量小灯泡的电功率1. 滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？2. 电流表和电压表在电路中如何连接？ + 、 - 接线柱连接是否正确？量程选择是否适当？3. 注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，什么情况下小灯泡比正常情况下暗。测量小灯泡的电功率小灯泡两端的电压电压 U/V电流 I/A电功率 P/W小灯泡明亮程度等于额定电压2.5高于额定电压低于额定电压记录数据 0.4 3 0.46 2 0.3亮较亮暗测量小灯泡的电功率小灯泡实际消耗的电功率不一定等于额定功率。当小灯泡 U 实 =U 额时， P 实 =P 额；当小灯泡 U 实 >U 额时， P 实 >P 额；当小灯泡 U 实
