广东省中考物理一轮复习 第十三讲 电学微专题 微专题7 伏安法实验 命题点1 电流与电压、电阻的关系课件VIP专享VIP免费

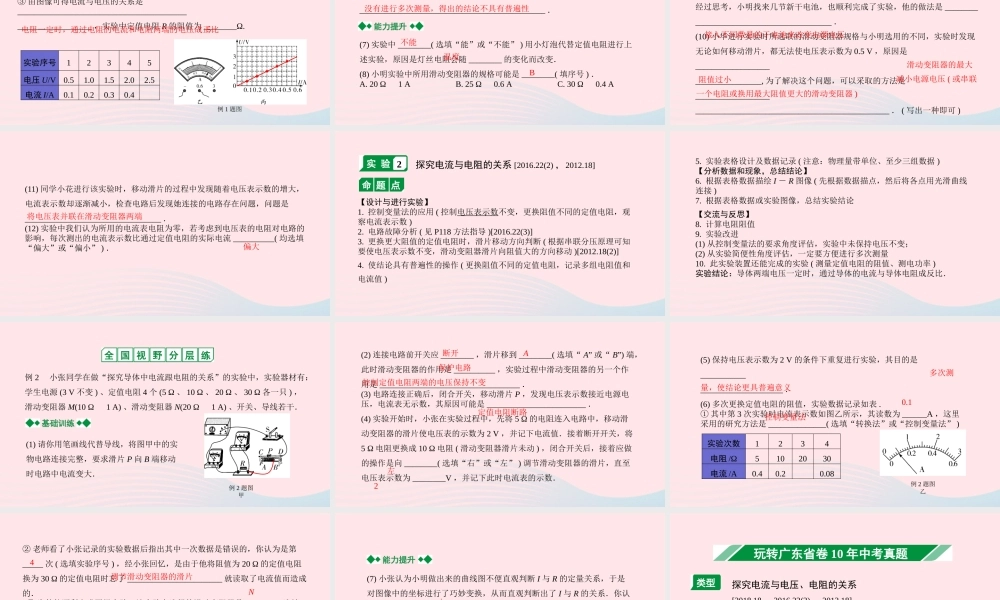

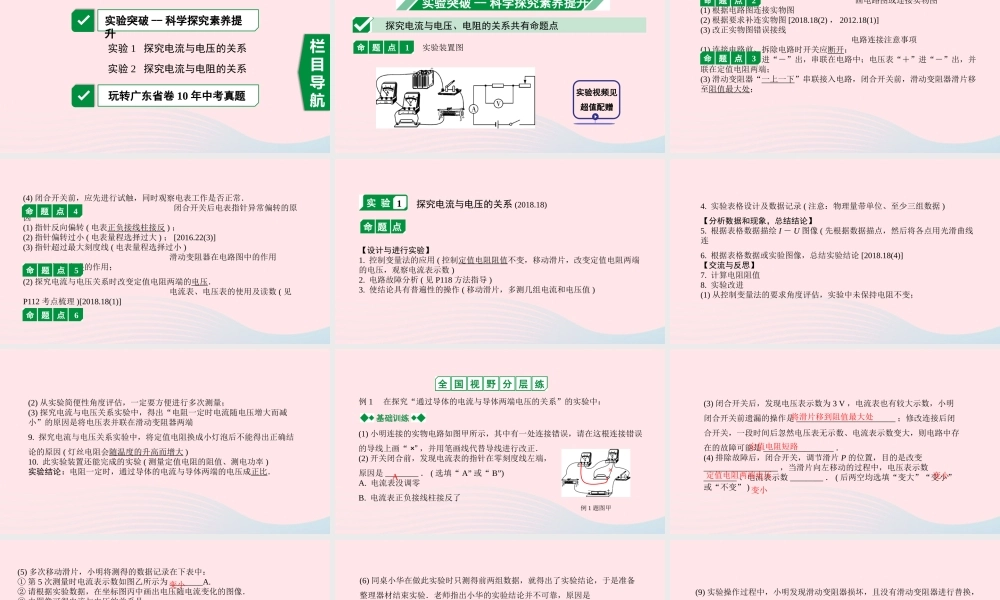

第十三讲 电学微专题微专题 7 伏安法实验命题点 1 电流与电压、电阻的关系栏目导航玩转广东省卷 10 年中考真题实验 1 探究电流与电压的关系实验 2 探究电流与电阻的关系实验突破 -- 科学探究素养提升实验突破 -- 科学探究素养提升实验视频见超值配赠实验装置图命题点1探究电流与电压、电阻的关系共有命题点 画电路图或连接实物图(1) 根据电路图连接实物图(2) 根据要求补连实物图 [2018.18(2) ， 2012.18(1)](3) 改正实物图错误接线 电路连接注意事项(1) 连接电路前、拆除电路时开关应断开；(2) 电流表“＋”进“－”出，串联在电路中；电压表“＋”进“－”出，并联在定值电阻两端；(3) 滑动变阻器“一上一下”串联接入电路，闭合开关前，滑动变阻器滑片移至阻值最大处；命题点2命题点3(4) 闭合开关前，应先进行试触，同时观察电表工作是否正常． 闭合开关后电表指针异常偏转的原因(1) 指针反向偏转 ( 电表正负接线柱接反 ) ；(2) 指针偏转过小 ( 电表量程选择过大 ) ； [2016.22(3)](3) 指针超过最大刻度线 ( 电表量程选择过小 ) 滑动变阻器在电路图中的作用(1) 起到保护电路的作用；(2) 探究电流与电压关系时改变定值电阻两端的电压． 电流表、电压表的使用及读数 ( 见P112 考点梳理 )[2018.18(1)]命题点4命题点5命题点6实 验 1探究电流与电压的关系 (2018.18)命 题 点【设计与进行实验】1. 控制变量法的应用 ( 控制定值电阻阻值不变，移动滑片，改变定值电阻两端的电压，观察电流表示数 )2. 电路故障分析 ( 见 P118 方法指导 )3. 使结论具有普遍性的操作 ( 移动滑片，多测几组电流和电压值 )4. 实验表格设计及数据记录 ( 注意：物理量带单位、至少三组数据 )【分析数据和现象，总结结论】5. 根据表格数据描绘 I － U 图像 ( 先根据数据描点，然后将各点用光滑曲线连6. 根据表格数据或实验图像，总结实验结论 [2018.18(4)]【交流与反思】7. 计算电阻阻值8. 实验改进(1) 从控制变量法的要求角度评估，实验中未保持电阻不变；(2) 从实验简便性角度评估，一定要方便进行多次测量；(3) 探究电流与电压关系实验中，得出“电阻一定时电流随电压增大而减小”的原因是将电压表并联在滑动变阻器两端9. 探究电流与电压关系实验中，将定值电阻换成小灯泡后不能得出正确结论的原因 ( 灯丝电阻会随温度的升高而增大 )10. 此实验装置还能完成的实验 ( 测量定...
