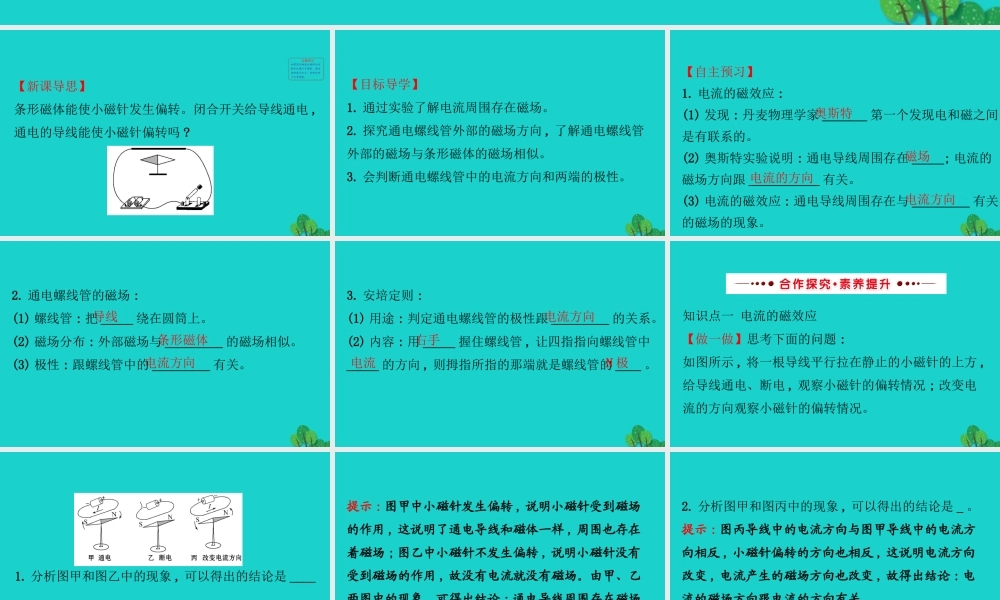

第 2 节 电 生 磁【新课导思】条形磁体能使小磁针发生偏转。闭合开关给导线通电 ,通电的导线能使小磁针偏转吗 ? 【目标导学】1. 通过实验了解电流周围存在磁场。2. 探究通电螺线管外部的磁场方向 , 了解通电螺线管外部的磁场与条形磁体的磁场相似。3. 会判断通电螺线管中的电流方向和两端的极性。 【自主预习】1. 电流的磁效应 :(1) 发现 : 丹麦物理学家 _______ 第一个发现电和磁之间是有联系的。(2) 奥斯特实验说明 : 通电导线周围存在 _____; 电流的磁场方向跟 ___________ 有关。(3) 电流的磁效应 : 通电导线周围存在与 _________ 有关的磁场的现象。 奥斯特磁场电流的方向电流方向2. 通电螺线管的磁场 :(1) 螺线管 : 把 _____ 绕在圆筒上。(2) 磁场分布 : 外部磁场与 _________ 的磁场相似。(3) 极性 : 跟螺线管中的 _________ 有关。导线条形磁体电流方向3. 安培定则 :(1) 用途 : 判定通电螺线管的极性跟 _________ 的关系。(2) 内容 : 用 _____ 握住螺线管 , 让四指指向螺线管中_____ 的方向 , 则拇指所指的那端就是螺线管的 ____ 。 电流方向右手电流N 极 知识点一 电流的磁效应【做一做】思考下面的问题 :如图所示 , 将一根导线平行拉在静止的小磁针的上方 ,给导线通电、断电 , 观察小磁针的偏转情况 ; 改变电流的方向观察小磁针的偏转情况。1. 分析图甲和图乙中的现象 , 可以得出的结论是 ____________________________________ 。提示 : 图甲中小磁针发生偏转 , 说明小磁针受到磁场的作用 , 这说明了通电导线和磁体一样 , 周围也存在着磁场 ; 图乙中小磁针不发生偏转 , 说明小磁针没有受到磁场的作用 , 故没有电流就没有磁场。由甲、乙两图中的现象 , 可得出结论 : 通电导线周围存在磁场。参考答案 : 通电导线周围存在磁场2. 分析图甲和图丙中的现象 , 可以得出的结论是 _ 。提示 : 图丙导线中的电流方向与图甲导线中的电流方向相反 , 小磁针偏转的方向也相反 , 这说明电流方向改变 , 电流产生的磁场方向也改变 , 故得出结论 : 电流的磁场方向跟电流的方向有关。参考答案 : 电流的磁场方向跟电流的方向有关3. 什么是电流的磁效应 ? 这是哪位物理学家首先发现的 ?参考答案 : 通电导线周围存在与电流方向有关的磁场 ,这种现象叫作电流的磁效应 丹麦物理学家奥斯特4. 交流与讨论实验时要让导线...
