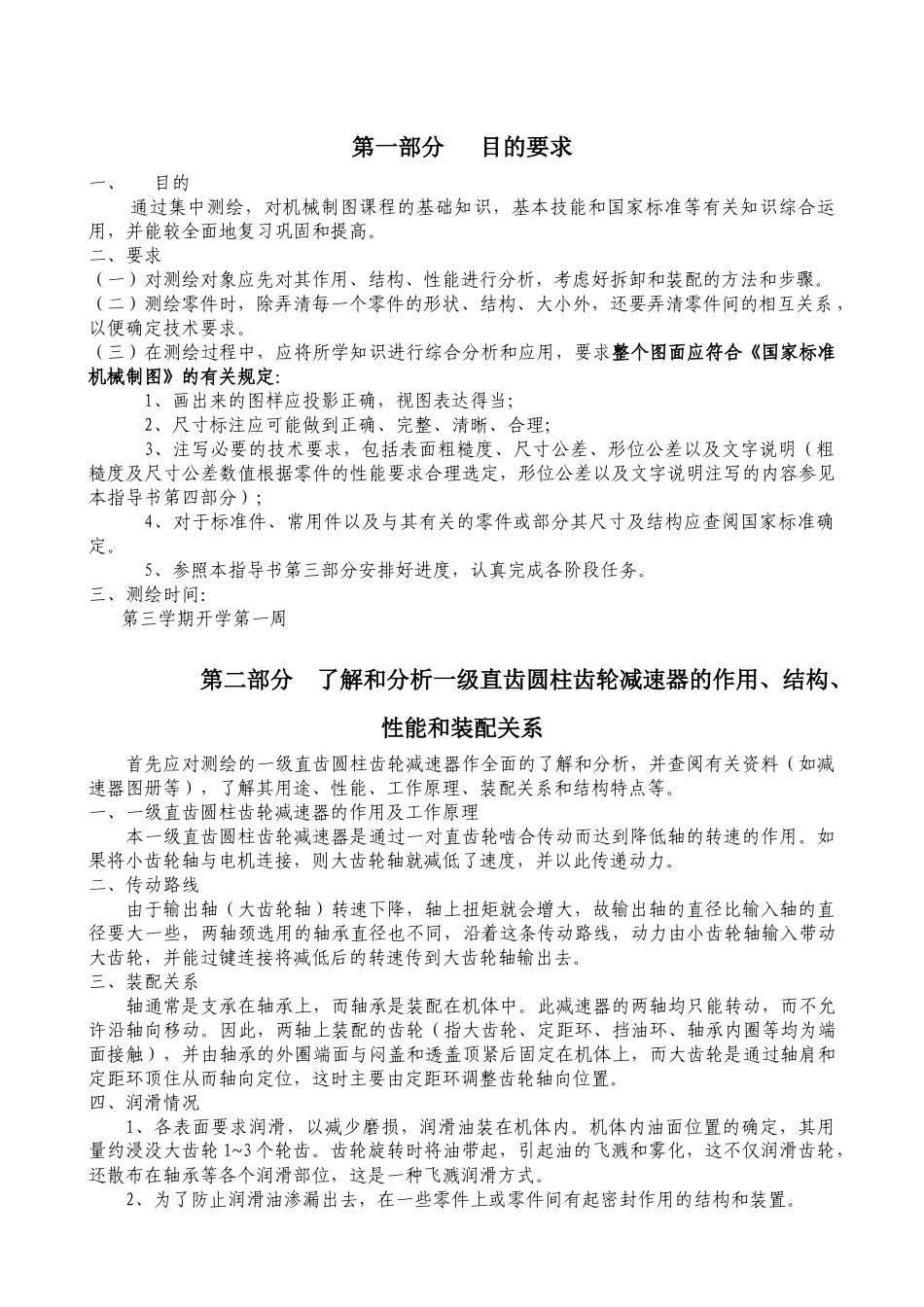

《机械制图》测绘指导书一级直齿圆柱齿轮减速器班级 姓名 指导教师 重庆工商大学机械与包装工程学院机械基础教研室第一部分 目的要求一、目的通过集中测绘，对机械制图课程的基础知识，基本技能和国家标准等有关知识综合运用，并能较全面地复习巩固和提高。二、要求（一）对测绘对象应先对其作用、结构、性能进行分析，考虑好拆卸和装配的方法和步骤。（二）测绘零件时，除弄清每一个零件的形状、结构、大小外，还要弄清零件间的相互关系 ，以便确定技术要求。（三）在测绘过程中，应将所学知识进行综合分析和应用，要求整个图面应符合《国家标准 机械制图》的有关规定：1、画出来的图样应投影正确，视图表达得当；2、尺寸标注应可能做到正确、完整、清晰、合理；3、注写必要的技术要求，包括表面粗糙度、尺寸公差、形位公差以及文字说明（粗糙度及尺寸公差数值根据零件的性能要求合理选定，形位公差以及文字说明注写的内容参见本指导书第四部分）；4、对于标准件、常用件以及与其有关的零件或部分其尺寸及结构应查阅国家标准确定。5、参照本指导书第三部分安排好进度，认真完成各阶段任务。三、测绘时间：第三学期开学第一周 第二部分 了解和分析一级直齿圆柱齿轮减速器的作用、结构、性能和装配关系首先应对测绘的一级直齿圆柱齿轮减速器作全面的了解和分析，并查阅有关资料（如减速器图册等），了解其用途、性能、工作原理、装配关系和结构特点等。一、一级直齿圆柱齿轮减速器的作用及工作原理本一级直齿圆柱齿轮减速器是通过一对直齿轮啮合传动而达到降低轴的转速的作用。如果将小齿轮轴与电机连接，则大齿轮轴就减低了速度，并以此传递动力。二、传动路线由于输出轴（大齿轮轴）转速下降，轴上扭矩就会增大，故输出轴的直径比输入轴的直径要大一些，两轴颈选用的轴承直径也不同，沿着这条传动路线，动力由小齿轮轴输入带动大齿轮，并能过键连接将减低后的转速传到大齿轮轴输出去。三、装配关系轴通常是支承在轴承上，而轴承是装配在机体中。此减速器的两轴均只能转动，而不允许沿轴向移动。因此，两轴上装配的齿轮（指大齿轮、定距环、挡油环、轴承内圈等均为端面接触），并由轴承的外圈端面与闷盖和透盖顶紧后固定在机体上，而大齿轮是通过轴肩和定距环顶住从而轴向定位，这时主要由定距环调整齿轮轴向位置。四、润滑情况1、各表面要求润滑，以减少磨损，润滑油装在机体内。机体内油面位置的确定，其用量约浸没大齿轮 1~3 个轮齿。...
