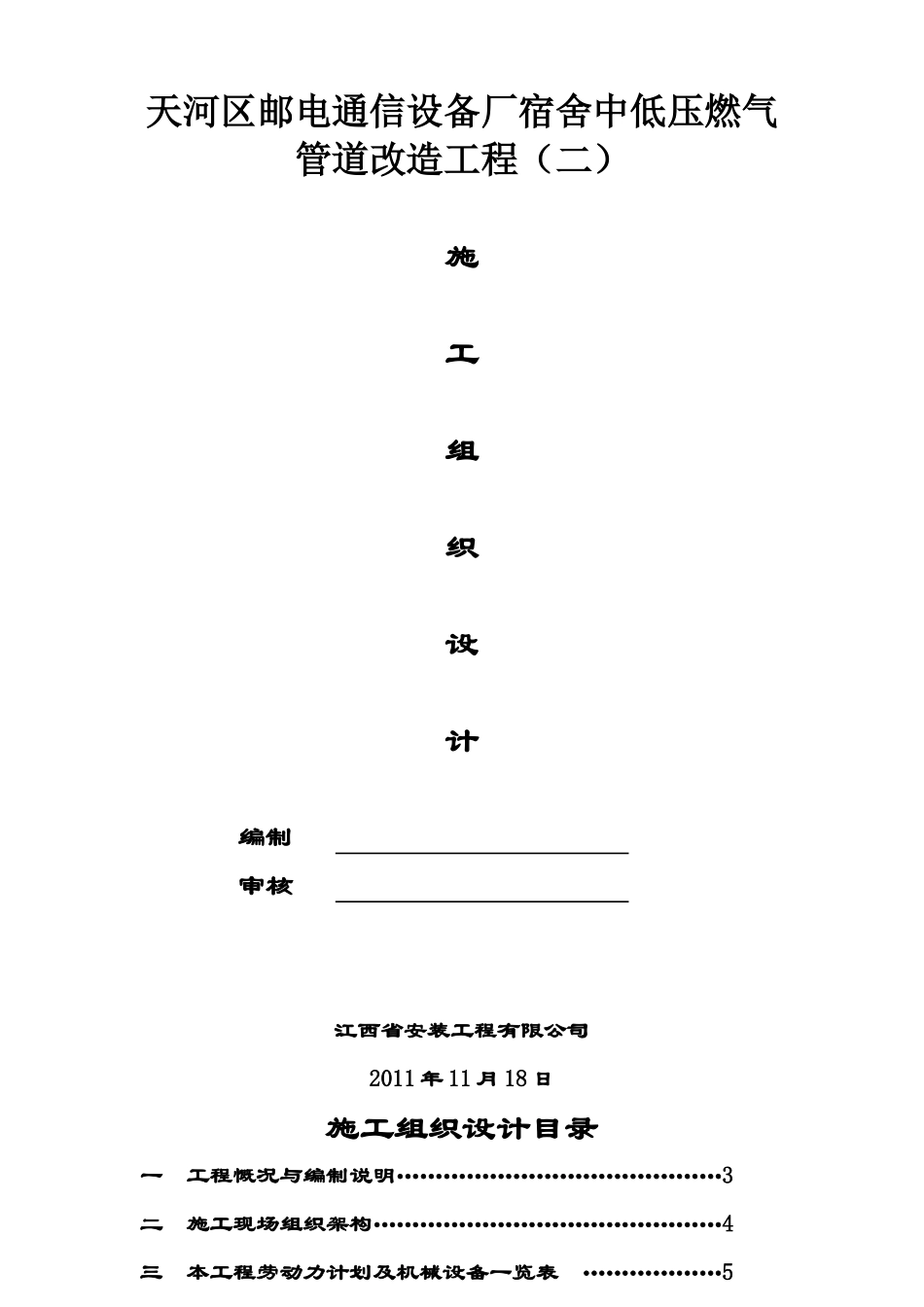

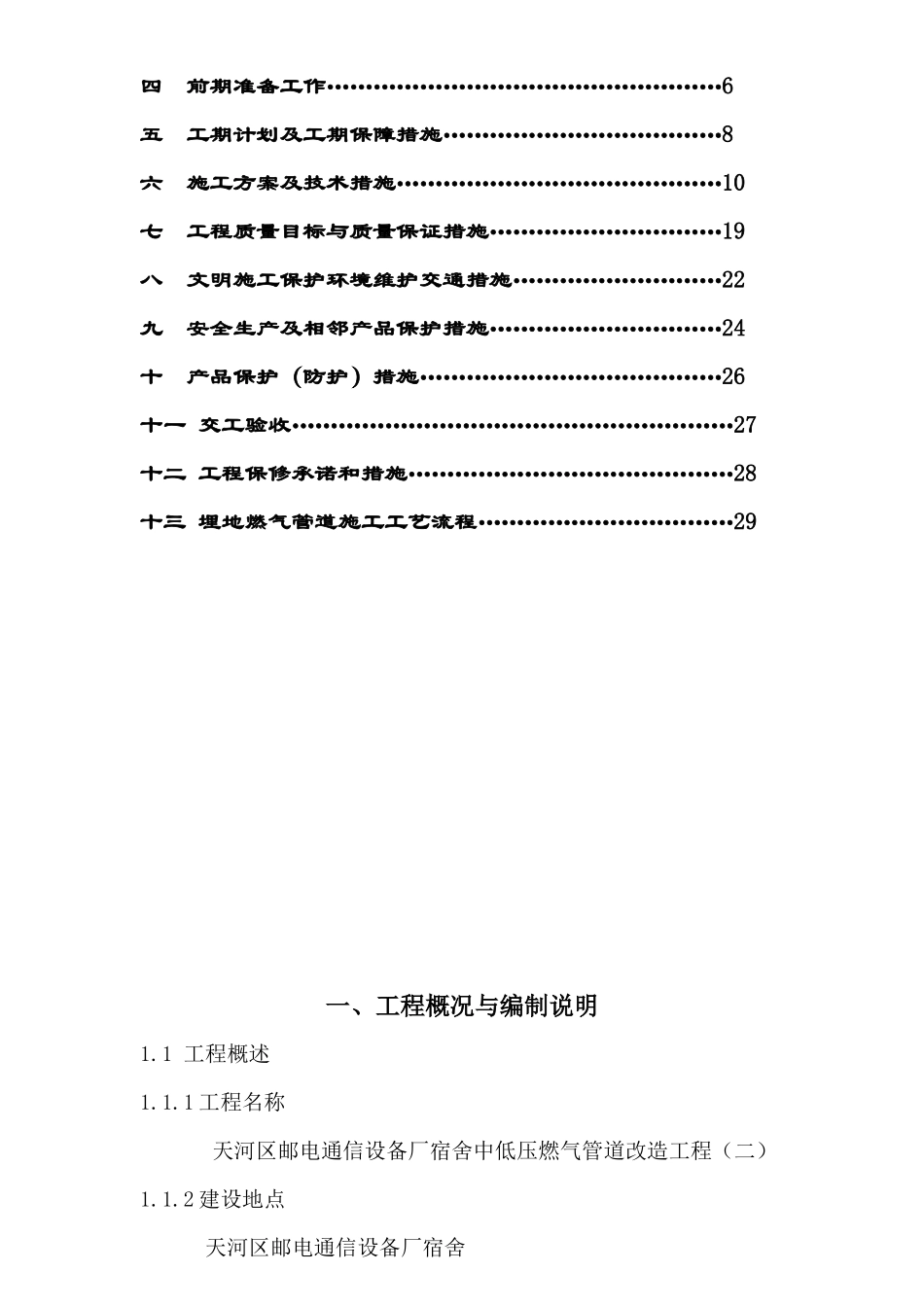

天河区邮电通信设备厂宿舍中低压燃气管道改造工程（二）施工组织设计编制 审核 江西省安装工程有限公司2011 年 11 月 18 日施工组织设计目录一 工程慨况与编制说明……………………………………3二 施工现场组织架构………………………………………4三 本工程劳动力计划及机械设备一览表 ………………5四 前期准备工作……………………………………………6五 工期计划及工期保障措施………………………………8六 施工方案及技术措施……………………………………10七 工程质量目标与质量保证措施…………………………19八 文明施工保护环境维护交通措施………………………22九 安全生产及相邻产品保护措施…………………………24十 产品保护（防护）措施…………………………………26十一 交工验收…………………………………………………27十二 工程保修承诺和措施……………………………………28十三 埋地燃气管道施工工艺流程……………………………29一、工程概况与编制说明1.1 工程概述1.1.1 工程名称 天河区邮电通信设备厂宿舍中低压燃气管道改造工程（二）1.1.2 建设地点 天河区邮电通信设备厂宿舍1.1.3 工程概况本工程是位于中山大道西。 小区内的新建庭院管长约 1689 米，拟从邮通小区东门接改造工程施工图（一）TTM 第 635A 号 D200 低压管接驳低压管网进行供气。本工程低压部分设计压力为 5000pa。 本工程管线沿途埋深根据图纸设计要求敷设。 1.2 编制说明本工程施工组织设计依据下列文件、图纸、法规编制1.2.1 天河区邮电通信设备厂宿舍中低压燃气管道改造工程（二）设计图纸1.2.2《工业金属管道工程施工及验收规范》-----GB50235-971.2.3《现场设备、工业管道焊接工程施工及验收规范》------GB50236-981.2.4《燃气用埋地聚乙烯管材》------GB15558.1-19951.2.5《燃气用埋地聚乙烯管件》------GB15558.2-19951.2.6《聚乙烯燃气管道工程技术规范》GJJ------951.2.7《钢熔化焊对接头射线照像和质量分级》----GB3323-20051.2.8《城镇燃气设计规范》GB50028------20061.2.9 广州燃气集团企业标准《城市燃气输配及应用工程技术暂行规定》施工篇、验收篇二、 施工现场组织结构项目负责人：邹鹏清施工员欧日新质检员熊静材料员杨静安全员金建明施工队长：江友刚 各施工作业组三、本工程劳动力计划及机械设备一览表3.1 劳动力计划表序号工种数量备注1管理人员3包括安全员2记录员13管道工64电焊工1...
