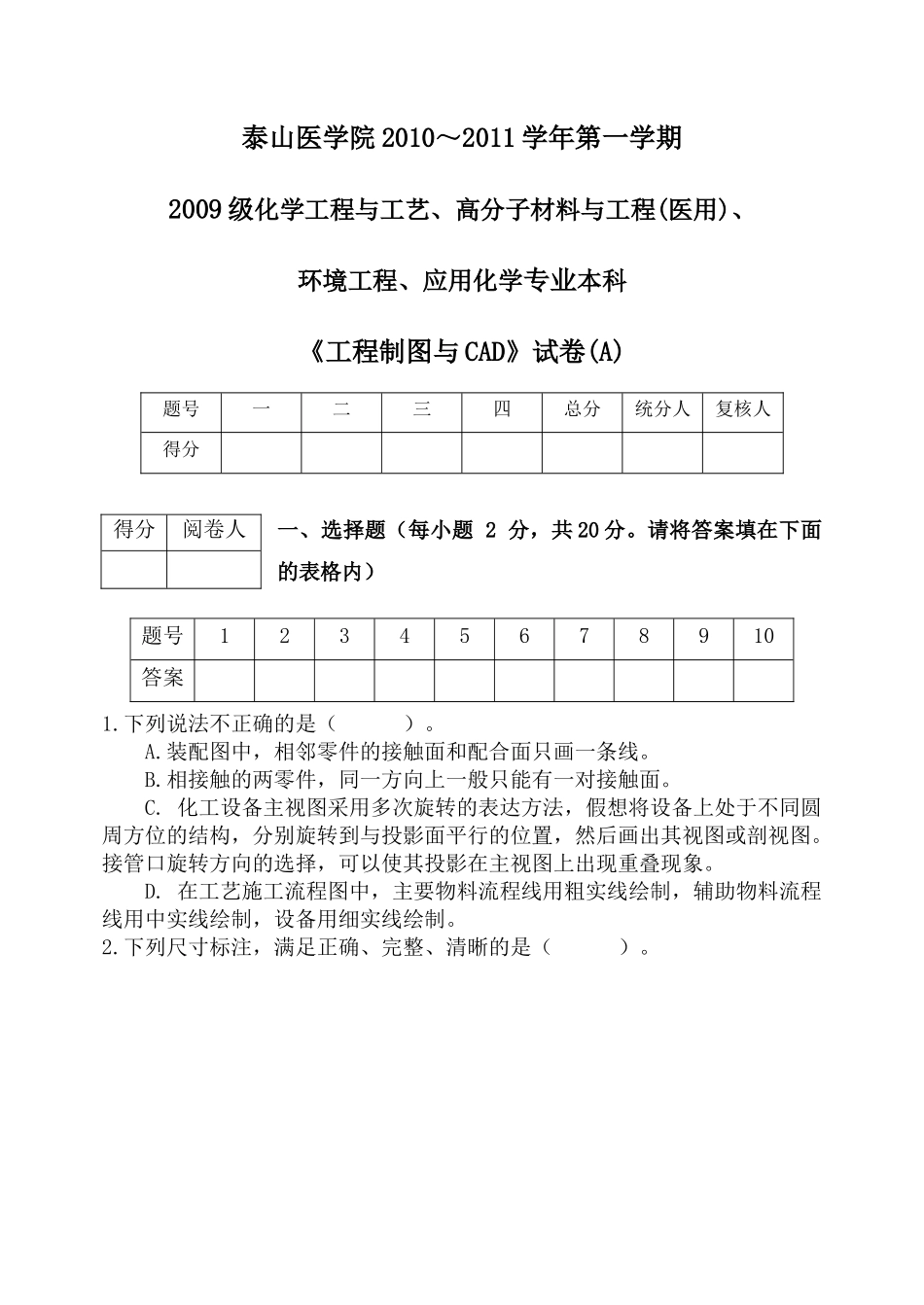

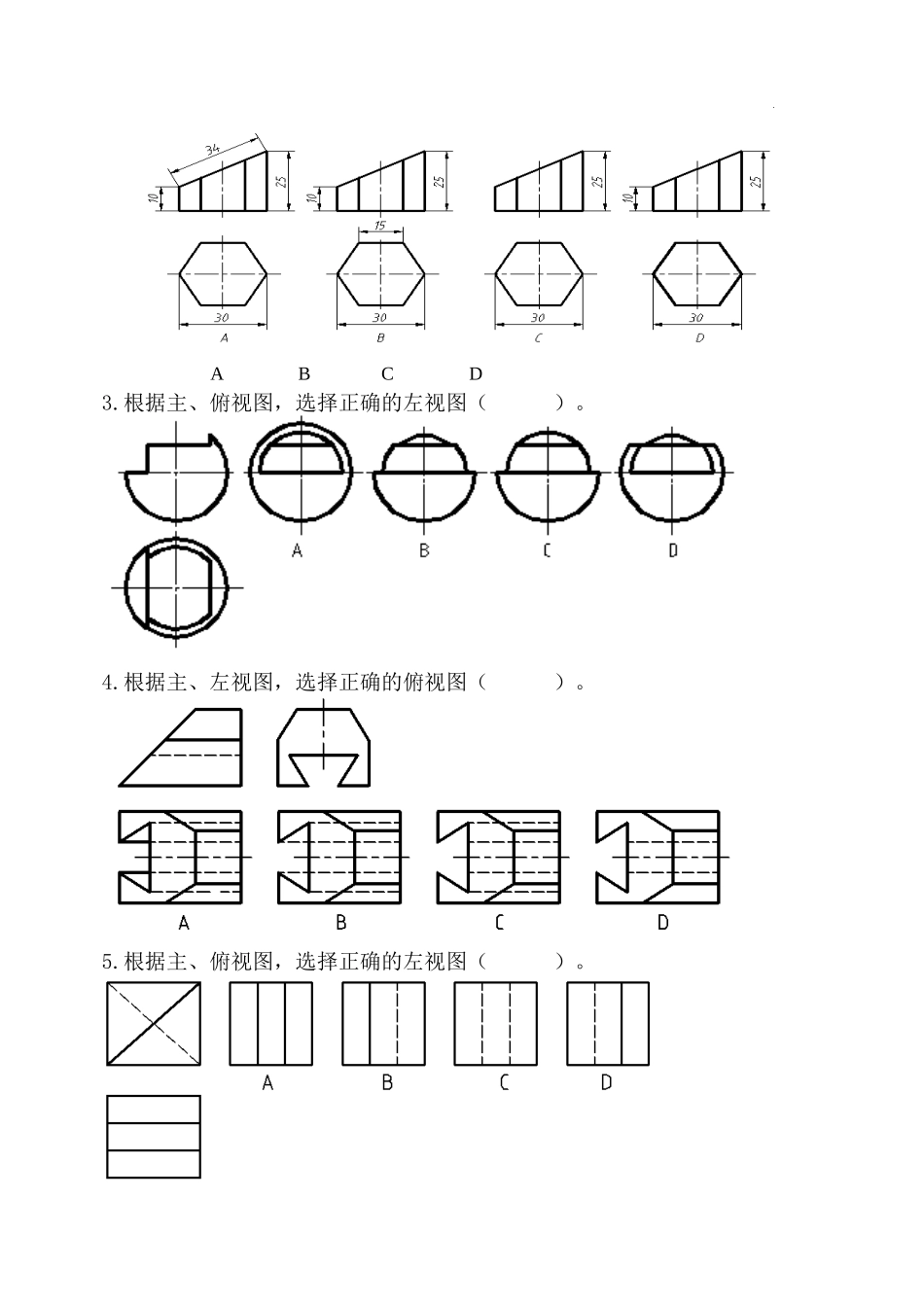

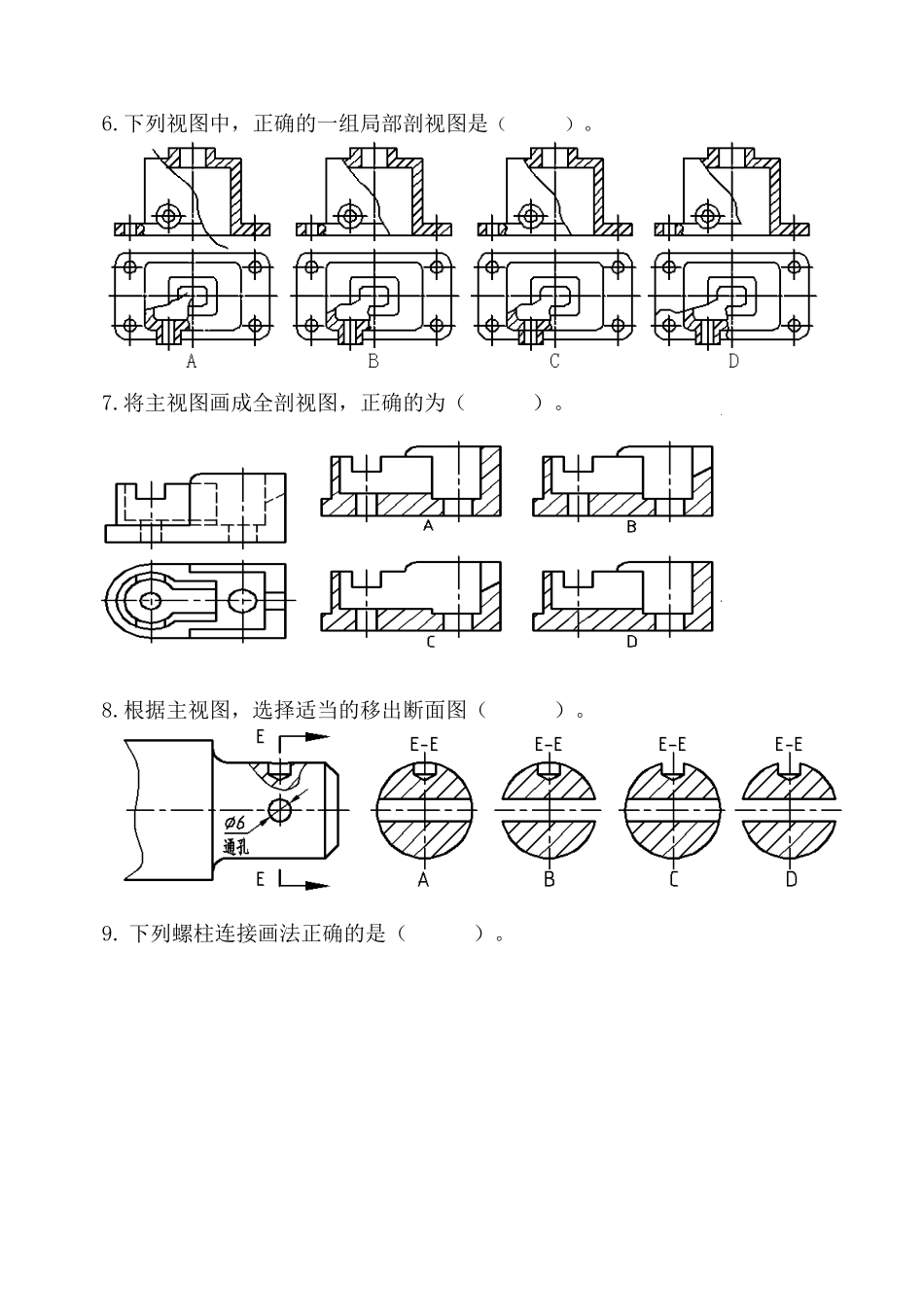

泰山医学院 2010~2011 学年第一学期2009 级化学工程与工艺、高分子材料与工程(医用)、环境工程、应用化学专业本科《工程制图与 CAD》试卷(A)题号一二三四总分统分人复核人得分一、选择题(每小题 2 分,共 20 分。请将答案填在下面的表格内)1.下列说法不正确的是( )。A.装配图中,相邻零件的接触面和配合面只画一条线。B.相接触的两零件,同一方向上一般只能有一对接触面。C. 化工设备主视图采用多次旋转的表达方法,假想将设备上处于不同圆周方位的结构,分别旋转到与投影面平行的位置,然后画出其视图或剖视图。接管口旋转方向的选择,可以使其投影在主视图上出现重叠现象。D. 在工艺施工流程图中,主要物料流程线用粗实线绘制,辅助物料流程线用中实线绘制,设备用细实线绘制。2.下列尺寸标注,满足正确、完整、清晰的是( )。得分阅卷人题号1 2 3 4 5 6 78910答案 A B C D3.根据主、俯视图,选择正确的左视图( )。4.根据主、左视图,选择正确的俯视图( )。5.根据主、俯视图,选择正确的左视图( )。6.下列视图中,正确的一组局部剖视图是( )。7.将主视图画成全剖视图,正确的为( )。8.根据主视图,选择适当的移出断面图( )。9. 下列螺柱连接画法正确的是( )。10. 下列键连接画法正确的是( )。二、补画视图中的漏线(第 1 题 2 分,第 2、3 题 3 分,共 8 分)三、作图题(第 1 题 8 分,第 2、3、4、6 题 10 分,第 5题 16 分,共 64 分)1.根据组合体的主、左视图,补画俯视图。得分阅卷人得分阅卷人2. 根据组合体的俯、左视图,补画主视图。3.在指定位置画出半剖的主视图。4.用阶梯剖的方法把主视图画成全剖视图。5.根据立体图,选用合适的表达方案表达机件(作图比例 1:1)。 6.用组合剖切的方法把主视图画成全剖视图。四、阅读零件图,回答问题。(第 1、2、5 题 1 分,第 3题 3 分,第 4 题 2 分,共 8 分)1.此零件为箱体类零件,结构复杂,而且加工位置多变,主视图尽量按_________位置放置,以最能反映主要结构的形状特征,以及各组成部分相互位置关系的视图作为主视图。2. 此零件最光滑的表面,Ra 的上限值为_________um。3.φ80K7,其上偏为 0.009,其下偏为-0.021,孔的基本偏差的代号为______,标准公差等级为______级,标准公差数值为________mm。4. 此零件长度方向的主要尺寸基准别为主体圆柱的任一端面,宽度方向的主要尺寸基准为____________________,高度方向的主要尺寸基准为___________________。 5. 6XM8 表示 个均匀分布的普通螺纹孔,其公称直径为 。得分阅卷人
