水系统调整整治工程施工组织设计VIP免费

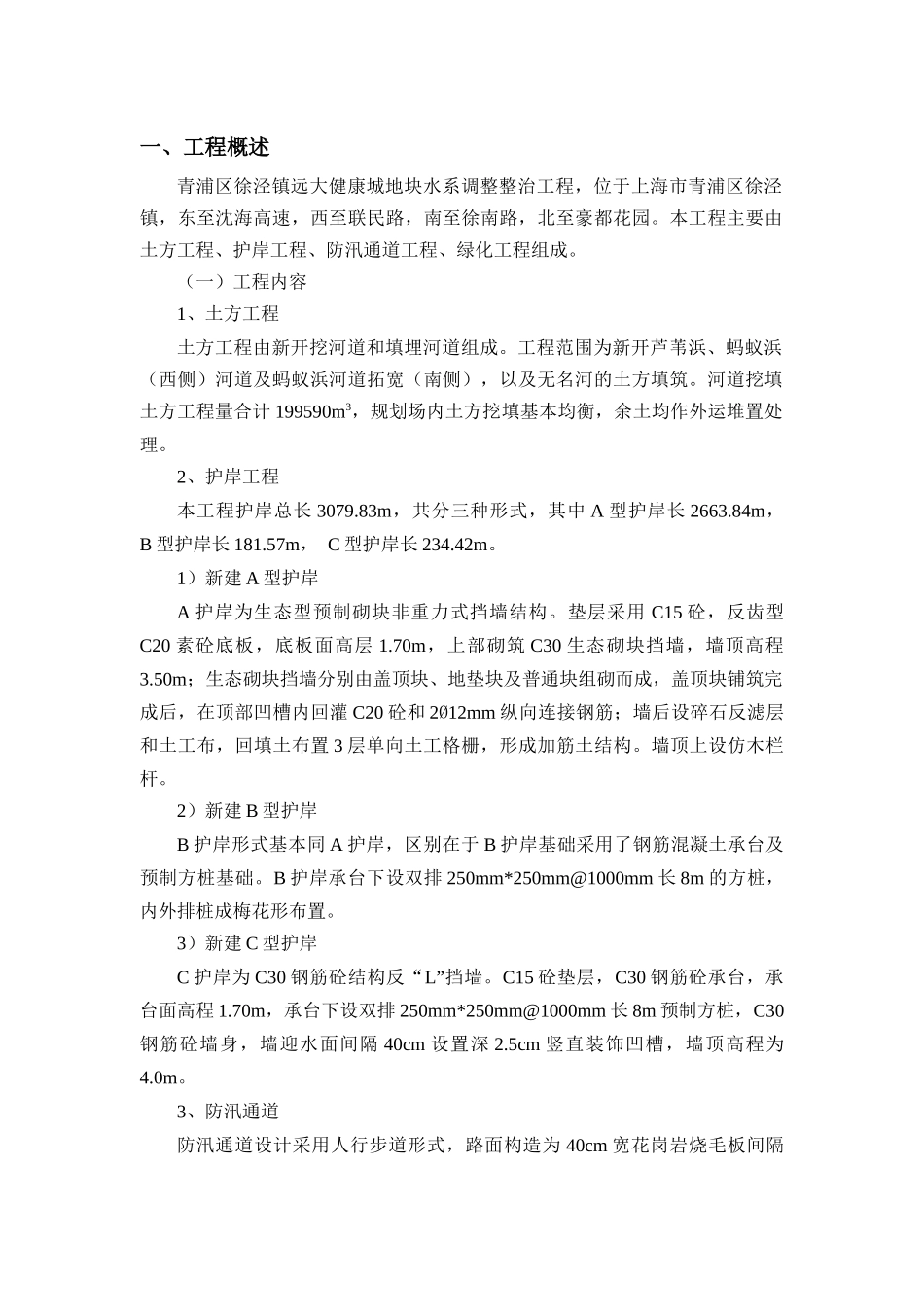

一、工程概述青浦区徐泾镇远大健康城地块水系调整整治工程，位于上海市青浦区徐泾镇，东至沈海高速，西至联民路，南至徐南路，北至豪都花园。本工程主要由土方工程、护岸工程、防汛通道工程、绿化工程组成。（一）工程内容1、土方工程土方工程由新开挖河道和填埋河道组成。工程范围为新开芦苇浜、蚂蚁浜（西侧）河道及蚂蚁浜河道拓宽（南侧），以及无名河的土方填筑。河道挖填土方工程量合计 199590m3，规划场内土方挖填基本均衡，余土均作外运堆置处理。2、护岸工程本工程护岸总长 3079.83m，共分三种形式，其中 A 型护岸长 2663.84m， B 型护岸长 181.57m， C 型护岸长 234.42m。1）新建 A 型护岸A 护岸为生态型预制砌块非重力式挡墙结构。垫层采用 C15 砼，反齿型C20 素砼底板，底板面高层 1.70m，上部砌筑 C30 生态砌块挡墙，墙顶高程3.50m；生态砌块挡墙分别由盖顶块、地垫块及普通块组砌而成，盖顶块铺筑完成后，在顶部凹槽内回灌 C20 砼和 2Ø12mm 纵向连接钢筋；墙后设碎石反滤层和土工布，回填土布置 3 层单向土工格栅，形成加筋土结构。墙顶上设仿木栏杆。2）新建 B 型护岸B 护岸形式基本同 A 护岸，区别在于 B 护岸基础采用了钢筋混凝土承台及预制方桩基础。B 护岸承台下设双排 250mm*250mm@1000mm 长 8m 的方桩，内外排桩成梅花形布置。3）新建 C 型护岸C 护岸为 C30 钢筋砼结构反“L”挡墙。C15 砼垫层，C30 钢筋砼承台，承台面高程 1.70m，承台下设双排 250mm*250mm@1000mm 长 8m 预制方桩，C30钢筋砼墙身，墙迎水面间隔 40cm 设置深 2.5cm 竖直装饰凹槽，墙顶高程为4.0m。3、防汛通道防汛通道设计采用人行步道形式，路面构造为 40cm 宽花岗岩烧毛板间隔15cm 铺设+草皮嵌填。花岗岩烧毛板铺设区域其结构层分别为素土夯实 、150mm 厚 3:7 石灰土垫层、75mm 厚火烧花岗岩面层。4、专业工程防汛通道的绿化布置。（二）工程施工交通因本工程位于徐泾镇镇区，陆上交通便利，各种车辆可直接到达施工区域。（三）工程特点、重点与难点1、工程特点1）工程集河道开挖与填埋、护岸、绿化为一体；2）工期长、作业区域狭长，土方量相对较大、工期紧；3）土方场内运输量较大；4）工程为新开河道与老河道填埋，区域内地下情况复杂；5）工程中涉及主汛期及台风季。2、重点与难点根据上述工程的特点，本工程的重点为河道填埋基坑排水和清淤、场内临时便道的修复、土方场外运输、施工...
