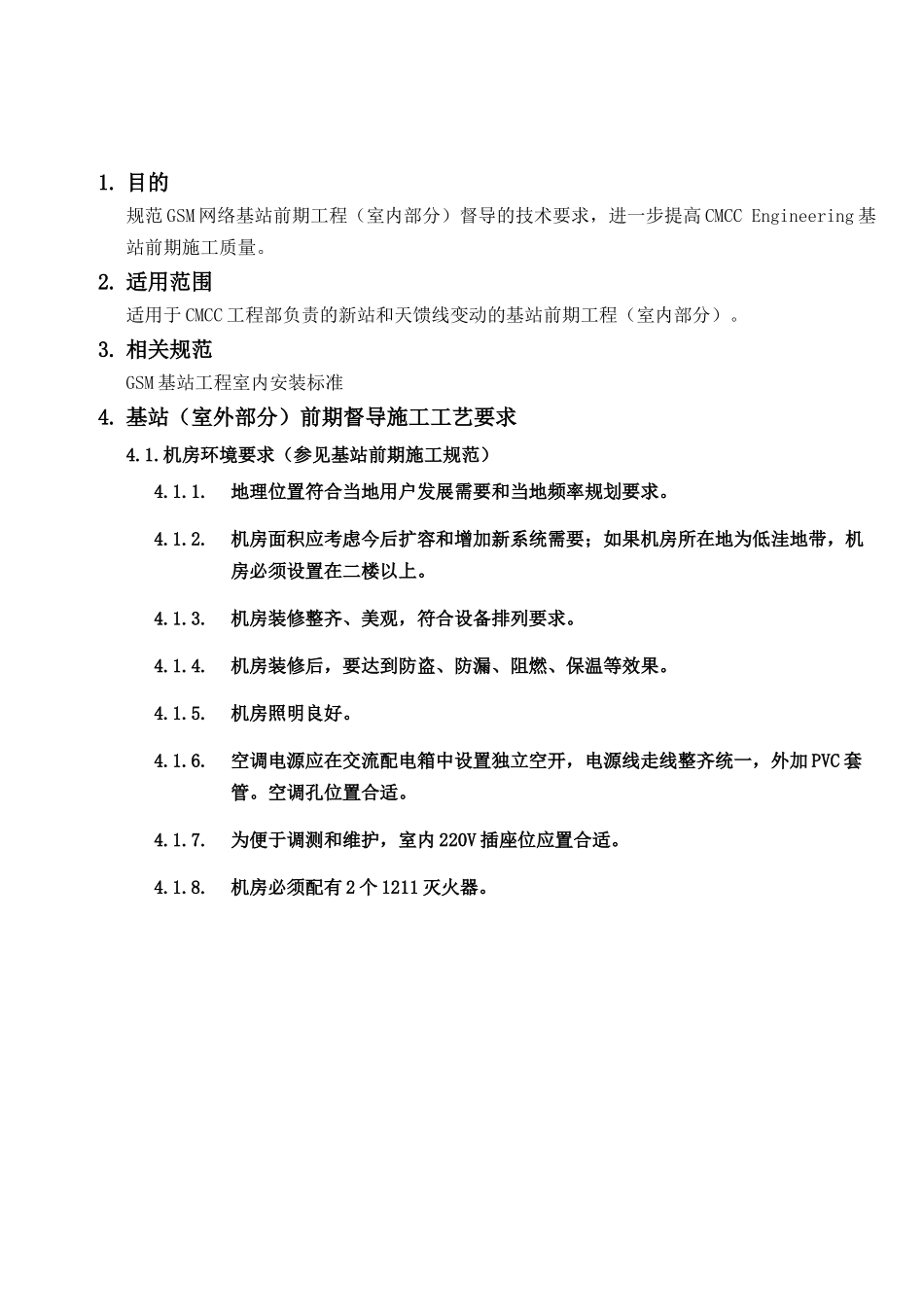

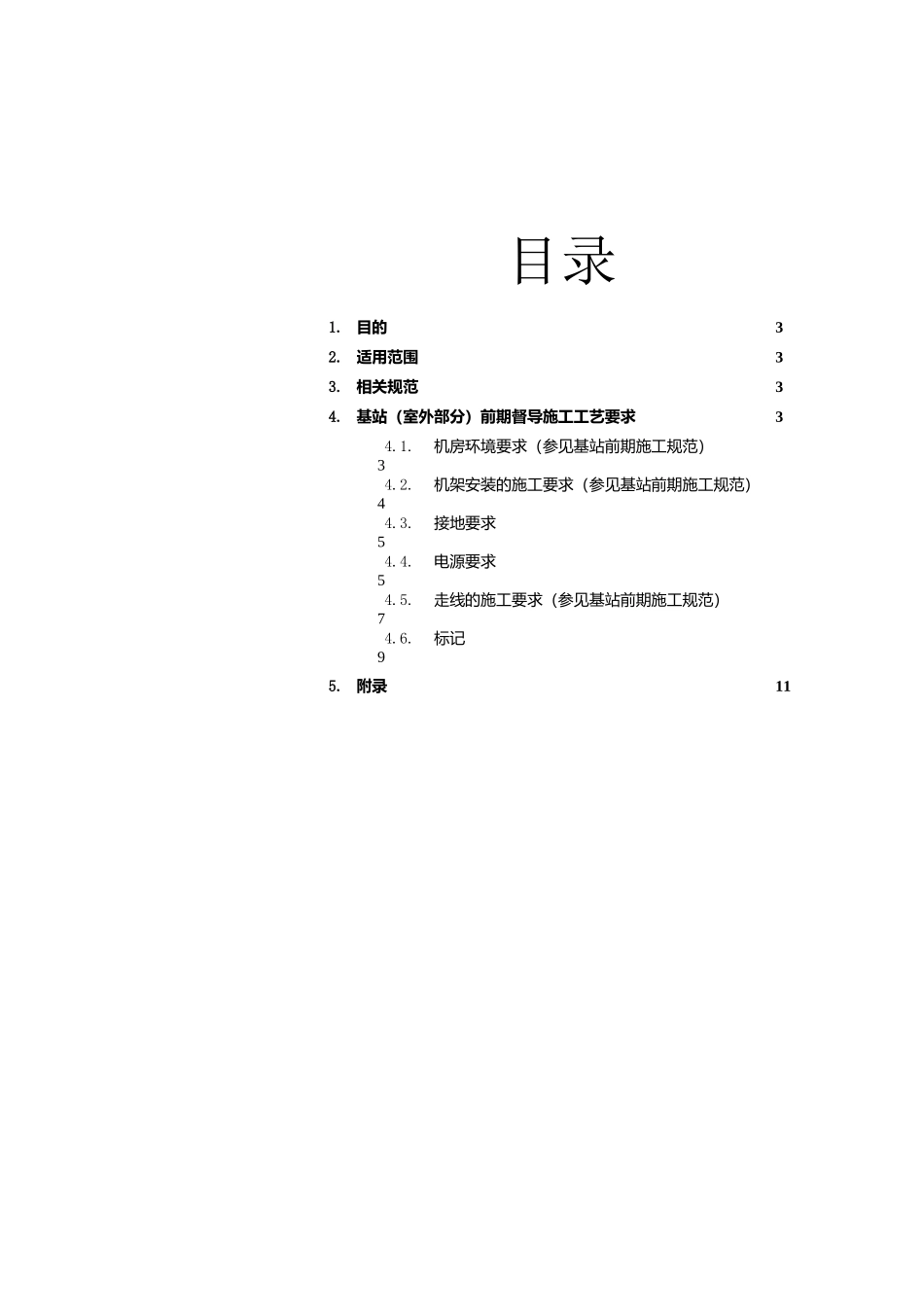

GSM 基站工程室内安装技术手册 目录1. 目的32. 适用范围33. 相关规范34. 基站（室外部分）前期督导施工工艺要求34.1.机房环境要求（参见基站前期施工规范）34.2.机架安装的施工要求（参见基站前期施工规范）44.3.接地要求54.4.电源要求54.5.走线的施工要求（参见基站前期施工规范）74.6.标记95. 附录111. 目的规范 GSM 网络基站前期工程（室内部分）督导的技术要求，进一步提高 CMCC Engineering 基站前期施工质量。2. 适用范围适用于 CMCC 工程部负责的新站和天馈线变动的基站前期工程（室内部分）。3. 相关规范GSM 基站工程室内安装标准4. 基站（室外部分）前期督导施工工艺要求4.1.机房环境要求（参见基站前期施工规范）4.1.1.地理位置符合当地用户发展需要和当地频率规划要求。4.1.2.机房面积应考虑今后扩容和增加新系统需要；如果机房所在地为低洼地带，机房必须设置在二楼以上。4.1.3.机房装修整齐、美观，符合设备排列要求。4.1.4.机房装修后，要达到防盗、防漏、阻燃、保温等效果。4.1.5.机房照明良好。4.1.6.空调电源应在交流配电箱中设置独立空开，电源线走线整齐统一，外加 PVC 套管。空调孔位置合适。4.1.7.为便于调测和维护，室内 220V 插座位应置合适。4.1.8.机房必须配有 2 个 1211 灭火器。4.1.9.楼板荷重（均重）大于 450Kg/M2。否则，主设备和整流器安装位置必须铺设槽钢加固；机房承重小于 1000Kg/ M2的机房，蓄电池安装必须平铺并加槽钢。4.1.10. 整流器位置设计以不影响主设备扩容为原则。4.1.11. 传输设备位置设计以不影响主设备扩容为原则。4.1.12. 空调孔和室外机位置合理。4.2.机架安装的施工要求（参见基站前期施工规范）4.2.1.机架放置应按图施工，如遇特殊情况应与工程负责人、设计部门协商，作适当的修改，并做好书面记录。4.2.2.机架排列（按照设计要求）：除 HorizenMacro 外，从右到左紧靠排列。对于 Horizen Macro 基站，机架并排放置时，机架间距 5-10cm 。 4.2.3.机架间距（按照设计要求）4.2.3.1. 后部与墙间距不小于 0.6M4.2.3.2. 前部与墙间距不小于 1M4.2.3.3. 每排机架两恻与墙间距不小于 0.5M4.2.3.4. 电源架与机架间距不小于 0.05M4.2.4.机架安装4.2.4.1. 由 4 个螺钉固定在地基上。4.2.4.2. 机架固定要稳定，用手摇晃机架，机架不晃动。4.2.4.3. 机架水平误差应小于 2mm，垂直误差应小于 3mm。4.3.接地要求4.3.1.总则4.3.1.1. 基站内部接地...
