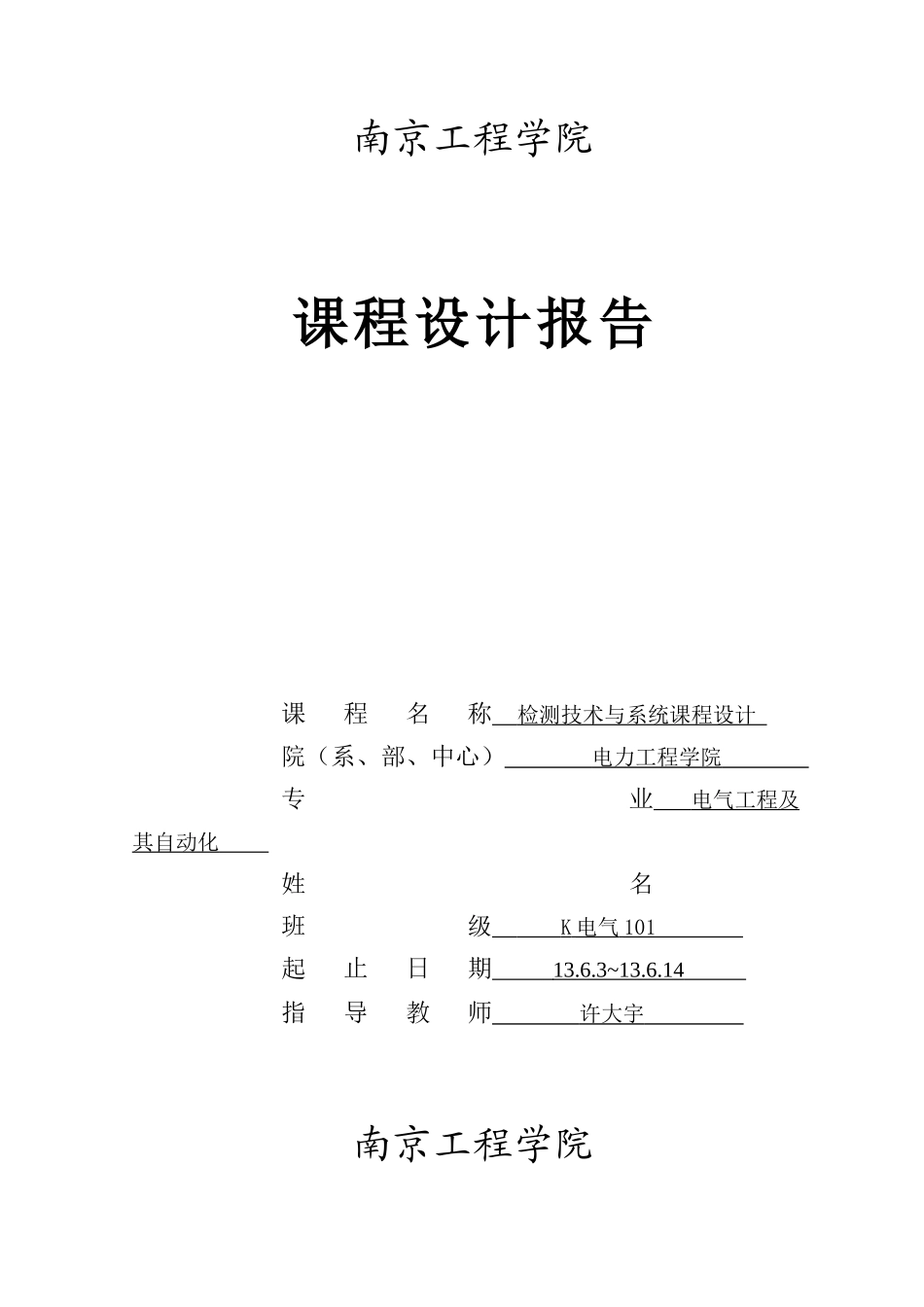

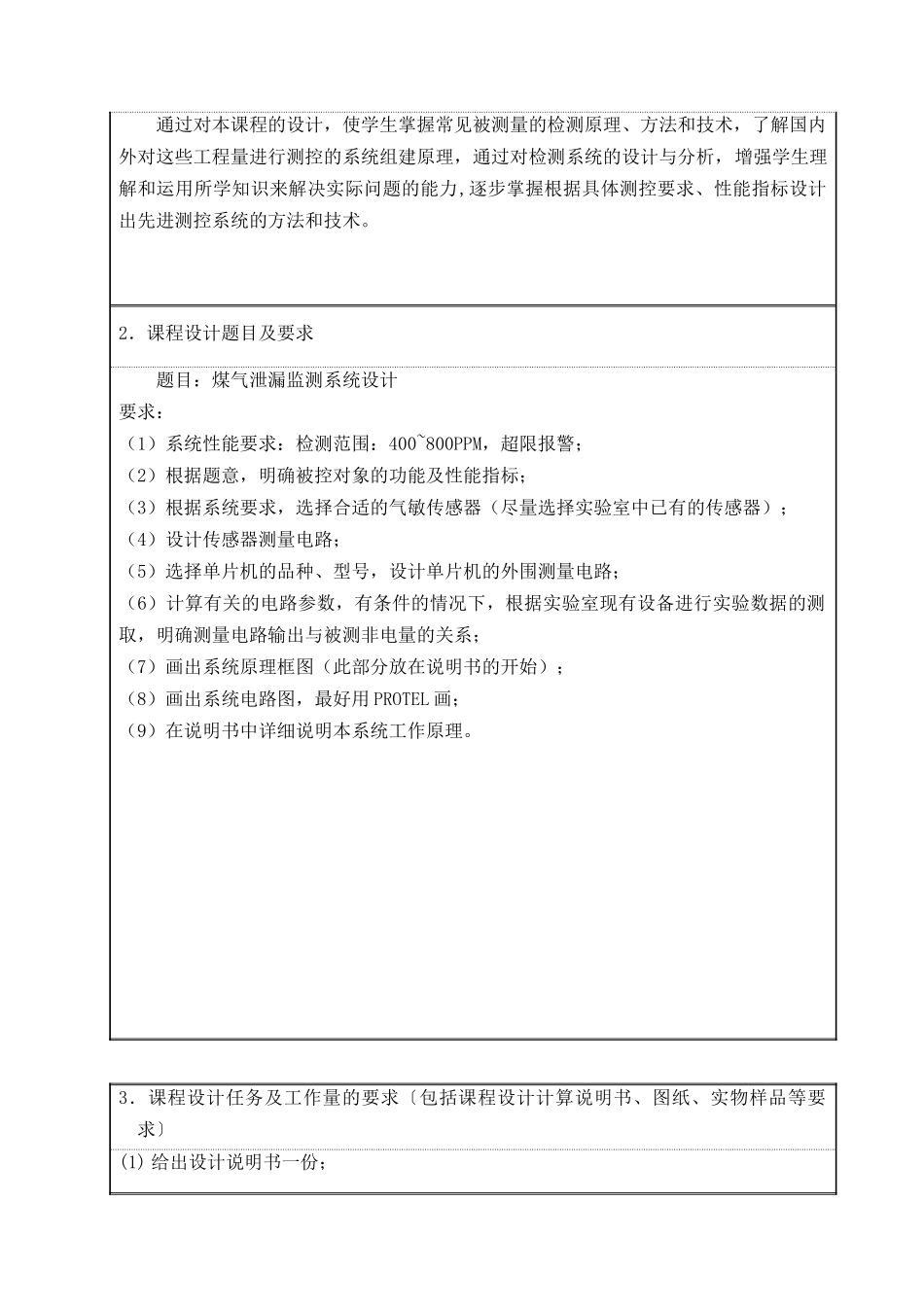

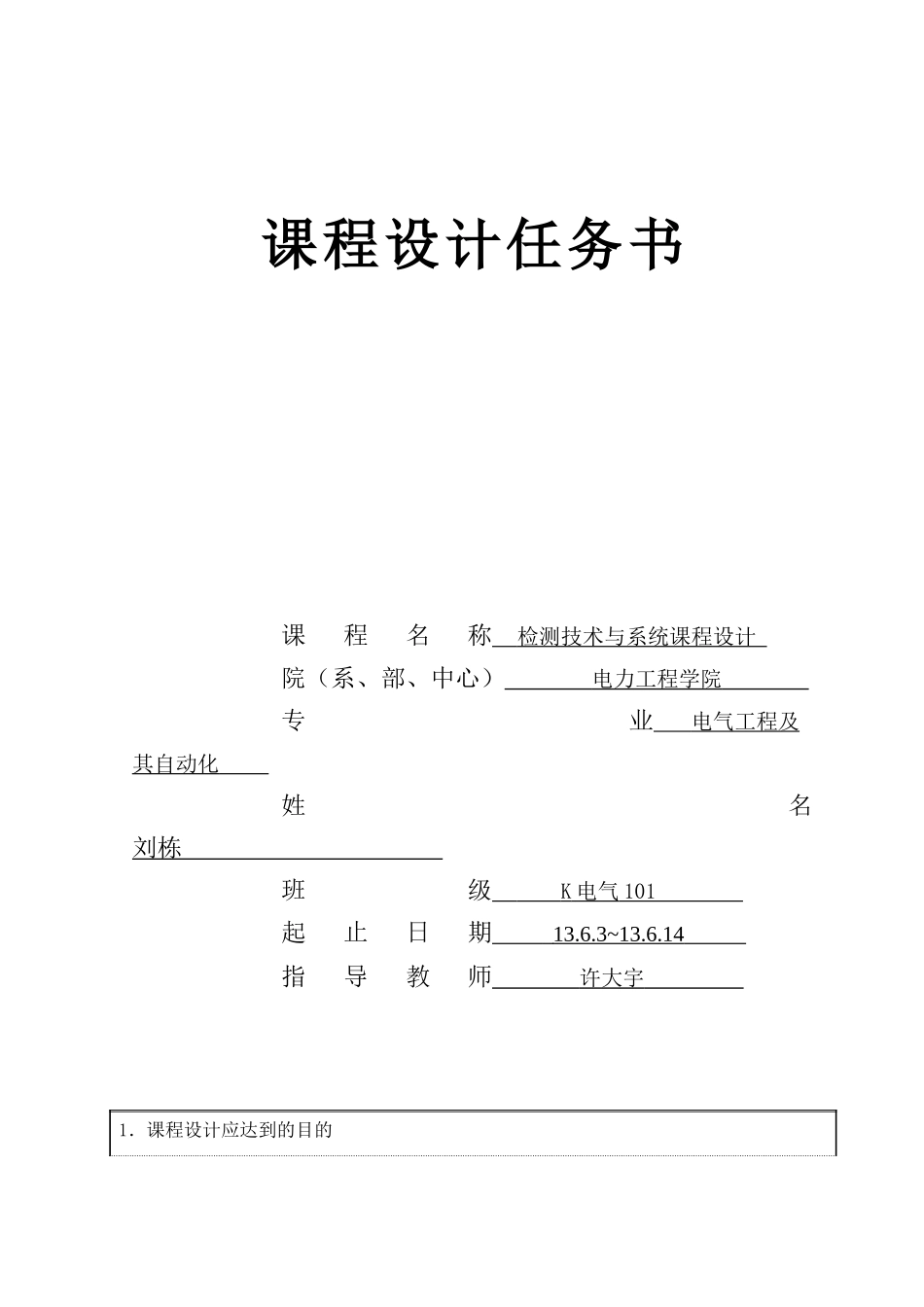

南京工程学院课程设计报告 课 程 名 称 检测技术与系统课程设计 院（系、部、中心） 电力工程学院 专 业 电气工程及 其自动化 姓 名 班 级 K 电气 101 起 止 日 期 13.6.3~13.6.14 指 导 教 师 许大宇 南京工程学院课程设计任务书 课 程 名 称 检测技术与系统课程设计 院（系、部、中心） 电力工程学院 专 业 电气工程及 其自动化 姓 名 刘栋 班 级 K 电气 101 起 止 日 期 13.6.3~13.6.14 指 导 教 师 许大宇 1．课程设计应达到的目的通过对本课程的设计，使学生掌握常见被测量的检测原理、方法和技术，了解国内外对这些工程量进行测控的系统组建原理，通过对检测系统的设计与分析，增强学生理解和运用所学知识来解决实际问题的能力,逐步掌握根据具体测控要求、性能指标设计出先进测控系统的方法和技术。2．课程设计题目及要求题目：煤气泄漏监测系统设计要求：（1）系统性能要求：检测范围：400~800PPM，超限报警；（2）根据题意，明确被控对象的功能及性能指标；（3）根据系统要求，选择合适的气敏传感器（尽量选择实验室中已有的传感器）；（4）设计传感器测量电路；（5）选择单片机的品种、型号，设计单片机的外围测量电路；（6）计算有关的电路参数，有条件的情况下，根据实验室现有设备进行实验数据的测取，明确测量电路输出与被测非电量的关系；（7）画出系统原理框图（此部分放在说明书的开始）；（8）画出系统电路图，最好用 PROTEL 画；（9）在说明书中详细说明本系统工作原理。3．课程设计任务及工作量的要求〔包括课程设计计算说明书、图纸、实物样品等要求〕(1) 给出设计说明书一份；(2) 有条件的情况下尽量给出必要的实验数据；(3) 在说明书中附上完整的系统电路原理图（手画或用 PROTEL 画）。4．主要参考文献1、李现明，吴皓编著.自动检测技术.北京：机械工业出版社，20092、徐仁贵.单片微型计算机应用技术.北京：机械工业出版社.20013、陈爱弟.Protel99 实用培训教程.北京：人民邮电出版社.20005．课程设计进度安排起 止 日 期工 作 内 容13 年 6 月 3 日布置设计任务，熟悉课题，查找资料；13 年 6 月 4 日结合测控对象，选择合适的传感器，理解传感器性能；13 年 6 月 5 日设计传感器测量电路，选择合适的单片机，设计其外围电路；13 年 6 月 6 日设计电路参数，有条件情况下，在实验室进行实验，进一步理解测量电路输入输出关...
