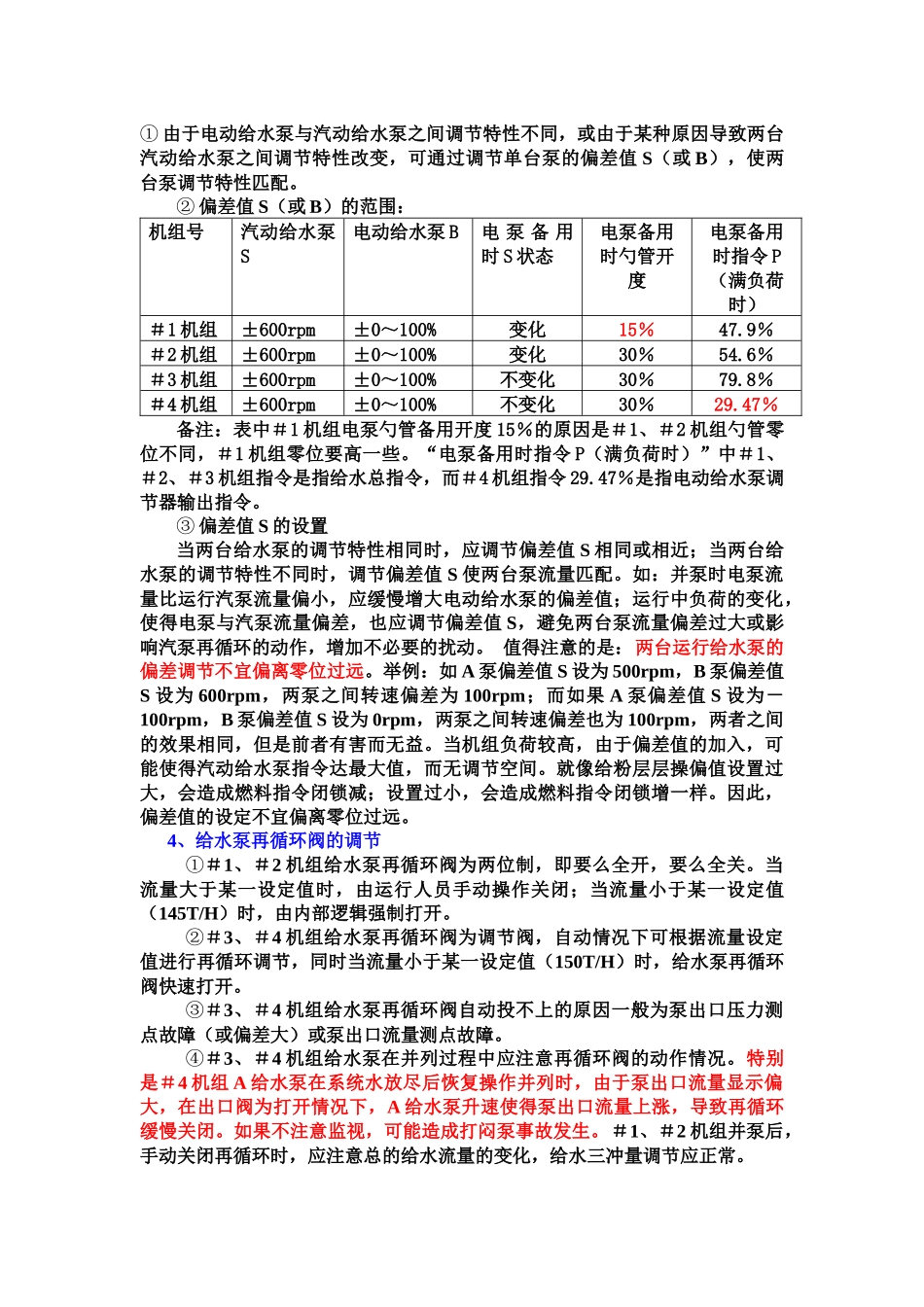

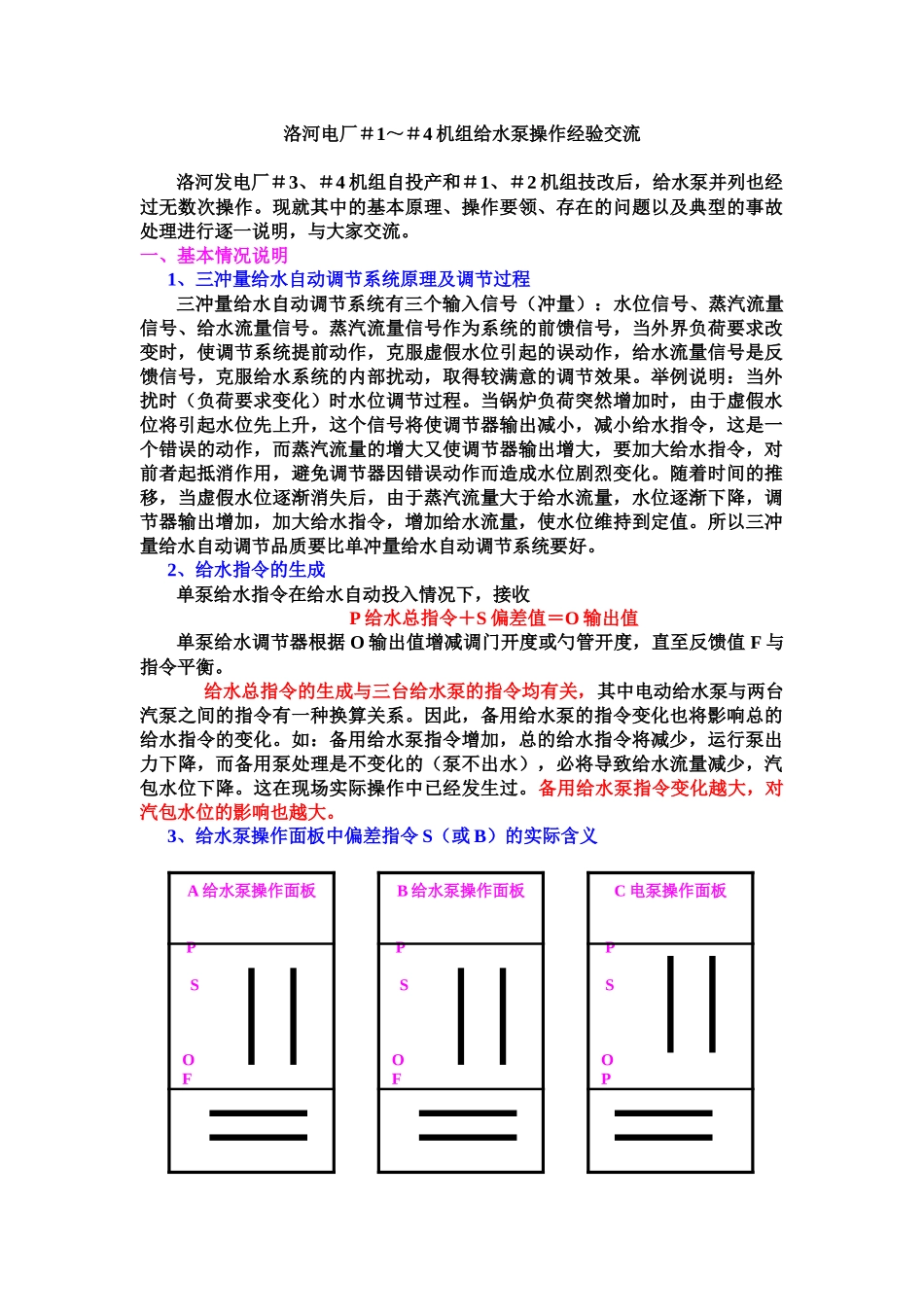

洛河电厂＃1～＃4 机组给水泵操作经验交流洛河发电厂＃3、＃4 机组自投产和＃1、＃2 机组技改后，给水泵并列也经过无数次操作。现就其中的基本原理、操作要领、存在的问题以及典型的事故处理进行逐一说明，与大家交流。一、基本情况说明1、三冲量给水自动调节系统原理及调节过程三冲量给水自动调节系统有三个输入信号（冲量）：水位信号、蒸汽流量信号、给水流量信号。蒸汽流量信号作为系统的前馈信号，当外界负荷要求改变时，使调节系统提前动作，克服虚假水位引起的误动作，给水流量信号是反馈信号，克服给水系统的内部扰动，取得较满意的调节效果。举例说明：当外扰时（负荷要求变化）时水位调节过程。当锅炉负荷突然增加时，由于虚假水位将引起水位先上升，这个信号将使调节器输出减小，减小给水指令，这是一个错误的动作，而蒸汽流量的增大又使调节器输出增大，要加大给水指令，对前者起抵消作用，避免调节器因错误动作而造成水位剧烈变化。随着时间的推移，当虚假水位逐渐消失后，由于蒸汽流量大于给水流量，水位逐渐下降，调节器输出增加，加大给水指令，增加给水流量，使水位维持到定值。所以三冲量给水自动调节品质要比单冲量给水自动调节系统要好。2、给水指令的生成单泵给水指令在给水自动投入情况下，接收P 给水总指令＋S 偏差值＝O 输出值单泵给水调节器根据 O 输出值增减调门开度或勺管开度，直至反馈值 F 与指令平衡。给水总指令的生成与三台给水泵的指令均有关，其中电动给水泵与两台汽泵之间的指令有一种换算关系。因此，备用给水泵的指令变化也将影响总的给水指令的变化。如：备用给水泵指令增加，总的给水指令将减少，运行泵出力下降，而备用泵处理是不变化的（泵不出水），必将导致给水流量减少，汽包水位下降。这在现场实际操作中已经发生过。备用给水泵指令变化越大，对汽包水位的影响也越大。3、给水泵操作面板中偏差指令 S（或 B）的实际含义B 给水泵操作面板 P SOFA 给水泵操作面板 P SOFC 电泵操作面板 P SOP① 由于电动给水泵与汽动给水泵之间调节特性不同，或由于某种原因导致两台汽动给水泵之间调节特性改变，可通过调节单台泵的偏差值 S（或 B），使两台泵调节特性匹配。② 偏差值 S（或 B）的范围：机组号汽动给水泵S电动给水泵 B电 泵 备 用时 S 状态电泵备用时勺管开度电泵备用时指令 P（满负荷时）＃1 机组±600rpm±0～100%变化15％47.9％＃2 机组±600rpm±0～100%变化30...
