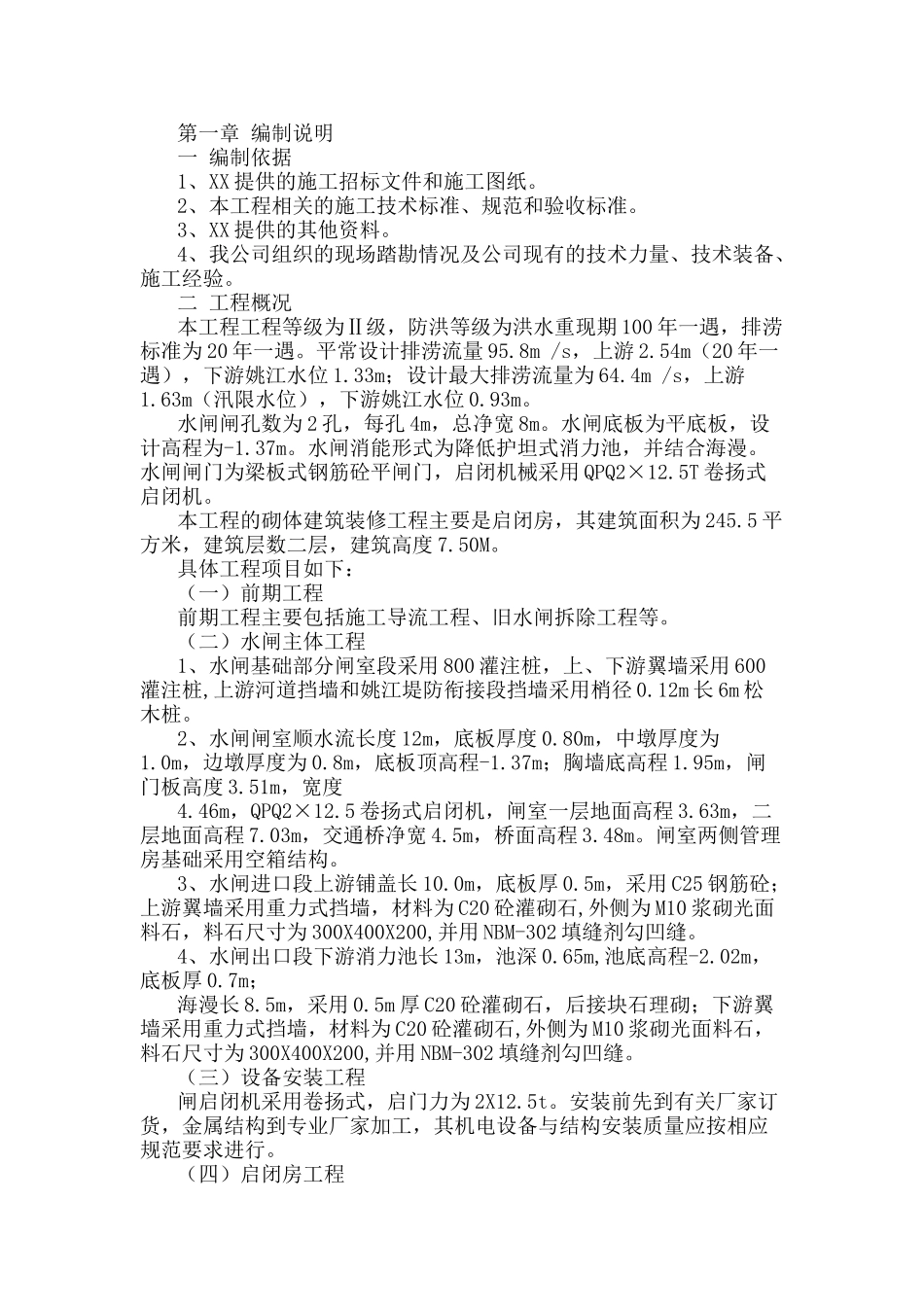

第一章 编制说明一 编制依据1、XX 提供的施工招标文件和施工图纸。2、本工程相关的施工技术标准、规范和验收标准。3、XX 提供的其他资料。4、我公司组织的现场踏勘情况及公司现有的技术力量、技术装备、施工经验。二 工程概况本工程工程等级为Ⅱ级，防洪等级为洪水重现期 100 年一遇，排涝标准为 20 年一遇。平常设计排涝流量 95.8m /s，上游 2.54m（20 年一遇），下游姚江水位 1.33m；设计最大排涝流量为 64.4m /s，上游1.63m（汛限水位），下游姚江水位 0.93m。水闸闸孔数为 2 孔，每孔 4m，总净宽 8m。水闸底板为平底板，设计高程为-1.37m。水闸消能形式为降低护坦式消力池，并结合海漫。水闸闸门为梁板式钢筋砼平闸门，启闭机械采用 QPQ2×12.5T 卷扬式启闭机。本工程的砌体建筑装修工程主要是启闭房，其建筑面积为 245.5 平方米，建筑层数二层，建筑高度 7.50M。具体工程项目如下：（一）前期工程前期工程主要包括施工导流工程、旧水闸拆除工程等。（二）水闸主体工程1、水闸基础部分闸室段采用 800 灌注桩，上、下游翼墙采用 600灌注桩,上游河道挡墙和姚江堤防衔接段挡墙采用梢径 0.12m 长 6m 松木桩。2、水闸闸室顺水流长度 12m，底板厚度 0.80m，中墩厚度为1.0m，边墩厚度为 0.8m，底板顶高程-1.37m；胸墙底高程 1.95m，闸门板高度 3.51m，宽度4.46m，QPQ2×12.5 卷扬式启闭机，闸室一层地面高程 3.63m，二层地面高程 7.03m，交通桥净宽 4.5m，桥面高程 3.48m。闸室两侧管理房基础采用空箱结构。3、水闸进口段上游铺盖长 10.0m，底板厚 0.5m，采用 C25 钢筋砼；上游翼墙采用重力式挡墙，材料为 C20 砼灌砌石,外侧为 M10 浆砌光面料石，料石尺寸为 300X400X200,并用 NBM-302 填缝剂勾凹缝。4、水闸出口段下游消力池长 13m，池深 0.65m,池底高程-2.02m，底板厚 0.7m；海漫长 8.5m，采用 0.5m 厚 C20 砼灌砌石，后接块石理砌；下游翼墙采用重力式挡墙，材料为 C20 砼灌砌石,外侧为 M10 浆砌光面料石，料石尺寸为 300X400X200,并用 NBM-302 填缝剂勾凹缝。（三）设备安装工程闸启闭机采用卷扬式，启门力为 2X12.5t。安装前先到有关厂家订货，金属结构到专业厂家加工，其机电设备与结构安装质量应按相应规范要求进行。（四）启闭房工程本工程上部结构采用框架体系。结构安全等级为二级，抗震设防烈度为 6 度，抗震等级为四级。场地类别三类，地面粗糙度为 B 类。本...
