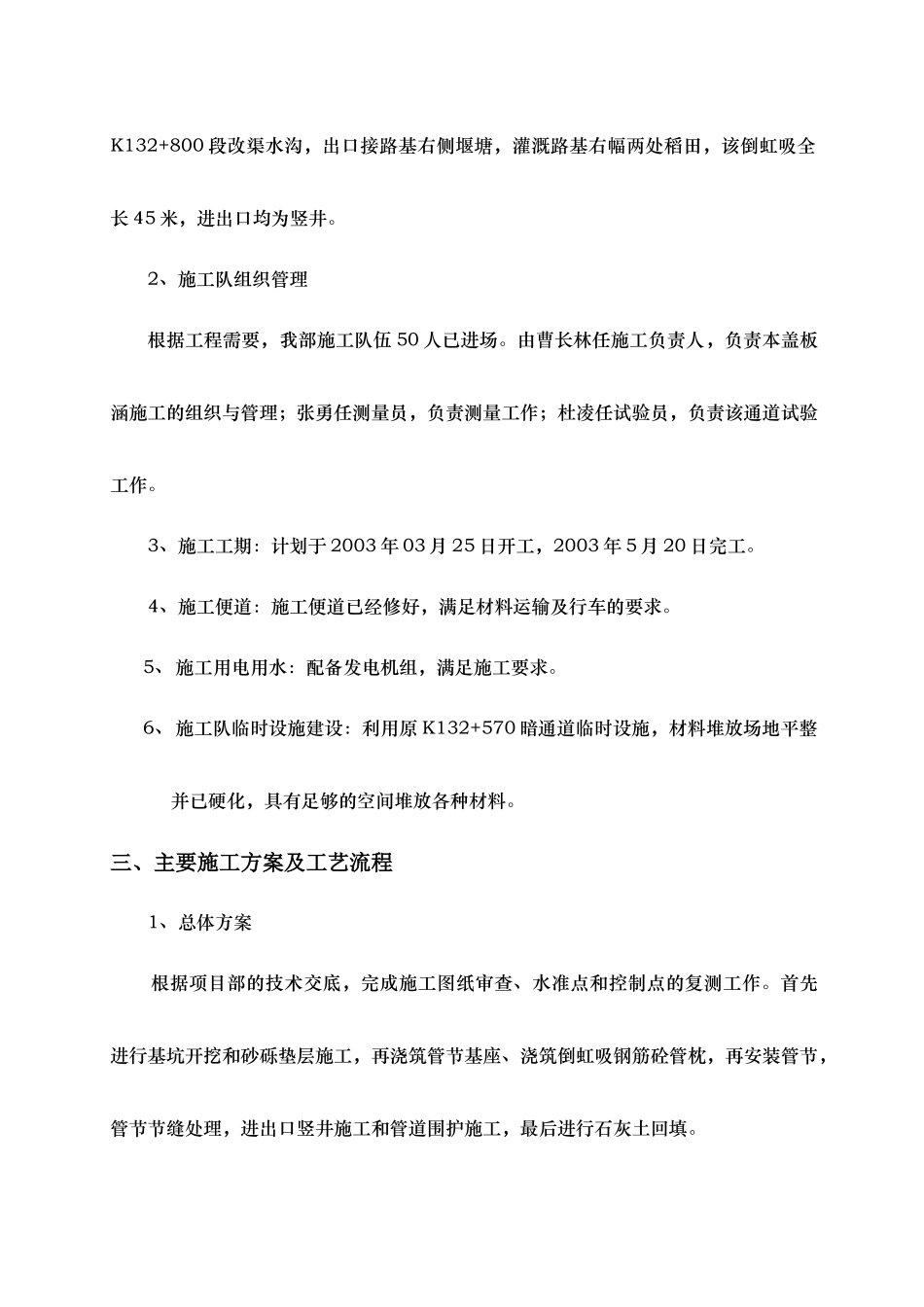

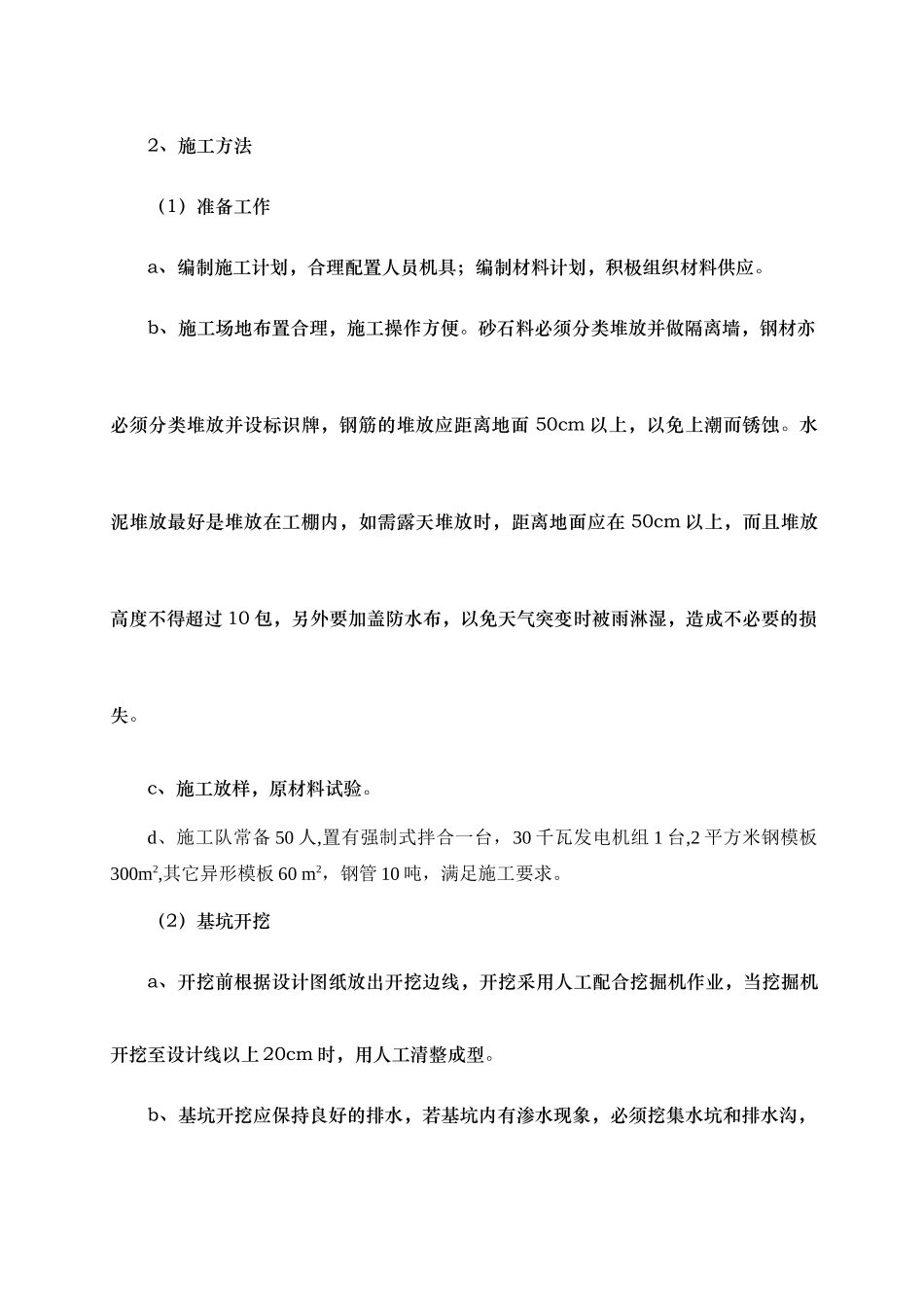

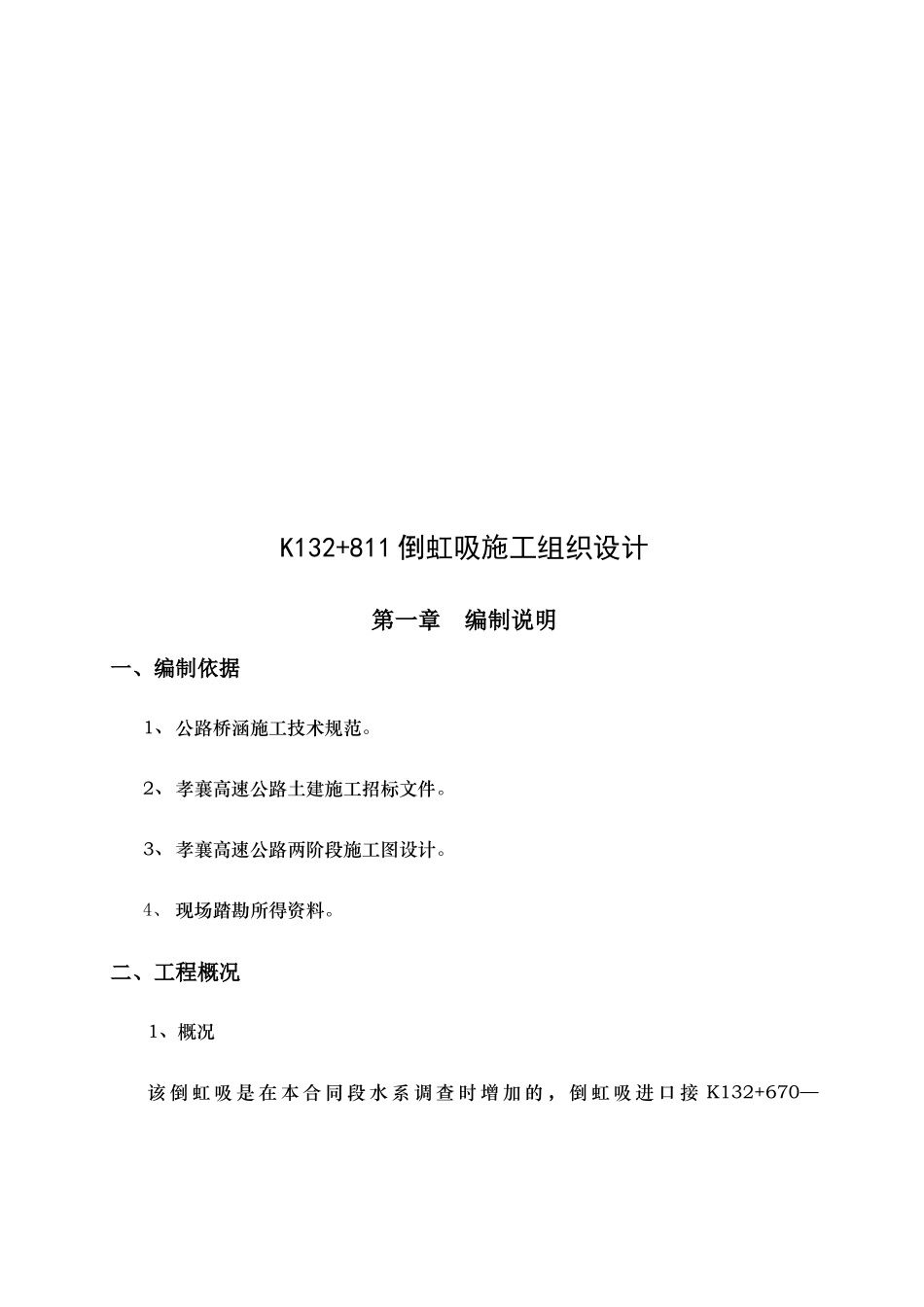

K132+811 倒虹吸施工组织设计第一章编制说明一、编制依据1、公路桥涵施工技术规范。2、孝襄高速公路土建施工招标文件。3、孝襄高速公路两阶段施工图设计。4、 现场踏勘所得资料。二、工程概况1、概况该 倒 虹 吸 是 在 本 合 同 段 水 系 调 查 时 增 加 的 ， 倒 虹 吸 进 口 接 K132+670—K132+800 段改渠水沟，出口接路基右侧堰塘，灌溉路基右幅两处稻田，该倒虹吸全长 45 米，进出口均为竖井。2、施工队组织管理根据工程需要，我部施工队伍 50 人已进场。由曹长林任施工负责人，负责本盖板涵施工的组织与管理；张勇任测量员，负责测量工作；杜凌任试验员，负责该通道试验工作。3、施工工期：计划于 2003 年 03 月 25 日开工，2003 年 5 月 20 日完工。4、施工便道：施工便道已经修好，满足材料运输及行车的要求。5、施工用电用水：配备发电机组，满足施工要求。6、施工队临时设施建设：利用原 K132+570 暗通道临时设施，材料堆放场地平整并已硬化，具有足够的空间堆放各种材料。三、主要施工方案及工艺流程1、总体方案根据项目部的技术交底，完成施工图纸审查、水准点和控制点的复测工作。首先进行基坑开挖和砂砾垫层施工，再浇筑管节基座、浇筑倒虹吸钢筋砼管枕，再安装管节，管节节缝处理，进出口竖井施工和管道围护施工，最后进行石灰土回填。2、施工方法（1）准备工作a、编制施工计划，合理配置人员机具；编制材料计划，积极组织材料供应。b、施工场地布置合理，施工操作方便。砂石料必须分类堆放并做隔离墙，钢材亦必须分类堆放并设标识牌，钢筋的堆放应距离地面 50cm 以上，以免上潮而锈蚀。水泥堆放最好是堆放在工棚内，如需露天堆放时，距离地面应在 50cm 以上，而且堆放高度不得超过 10 包，另外要加盖防水布，以免天气突变时被雨淋湿，造成不必要的损失。c、施工放样，原材料试验。d、施工队常备 50 人,置有强制式拌合一台，30 千瓦发电机组 1 台,2 平方米钢模板300m2,其它异形模板 60 m2，钢管 10 吨，满足施工要求。（2）基坑开挖a、开挖前根据设计图纸放出开挖边线，开挖采用人工配合挖掘机作业，当挖掘机开挖至设计线以上 20cm 时，用人工清整成型。b、基坑开挖应保持良好的排水，若基坑内有渗水现象，必须挖集水坑和排水沟，将基坑内的水引至基坑以外，再用水泵抽出。C、基坑修整完毕后应及时检查基坑尺寸、高程、基底承载力，符合要求后进行砂砾垫层施工，砂...
