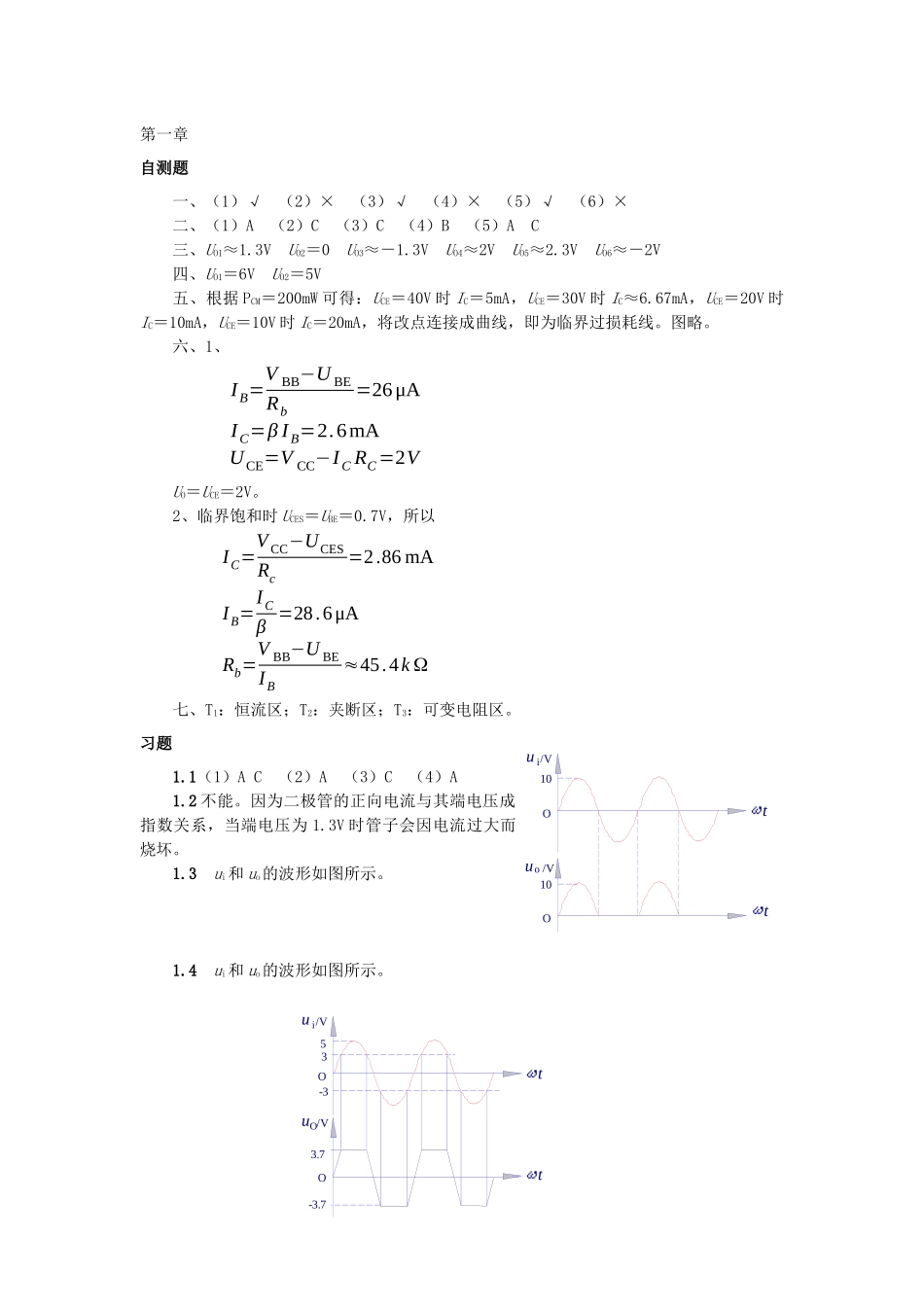

第一章自测题 一、（1）√ （2）× （3）√ （4）× （5）√ （6）× 二、（1）A （2）C （3）C （4）B （5）A C三、UO1≈1.3V UO2＝0 UO3≈－1.3V UO4≈2V UO5≈2.3V UO6≈－2V四、UO1＝6V UO2＝5V五、根据 PCM＝200mW 可得：UCE＝40V 时 IC＝5mA，UCE＝30V 时 IC≈6.67mA，UCE＝20V 时IC＝10mA，UCE＝10V 时 IC＝20mA，将改点连接成曲线，即为临界过损耗线。图略。六、1、 I B=V BB−U BERb=26μAI C=β I B=2.6mAUCE=V CC−I C RC=2VUO＝UCE＝2V。2、临界饱和时 UCES＝UBE＝0.7V，所以 I C=V CC−UCESRc=2.86 mAI B=I Cβ =28.6μARb=V BB−U BEI B≈45.4k Ω七、T1：恒流区；T2：夹断区；T3：可变电阻区。习题1.1（1）A C （2）A （3）C （4）A1.2 不能。因为二极管的正向电流与其端电压成指数关系，当端电压为 1.3V 时管子会因电流过大而烧坏。 1.3 ui和 uo的波形如图所示。 1.4 ui和 uo的波形如图所示。ttuuOOio/V/V1010tuOi/V53-3tuOO/V3.7-3.7 1.5 uo的波形如图所示。 1.6 ID＝（V－UD）/R＝2.6mA，rD≈UT/ID＝10Ω，Id＝Ui/rD≈1mA。 1.7 （1）两只稳压管串联时可得 1.4V、6.7V、8.7V 和 14V 等四种稳压值。 （2）两只稳压管并联时可得 0.7V 和 6V 等两种稳压值。 1.8 IZM＝PZM/UZ＝25mA，R＝UZ/IDZ＝0.24～1.2kΩ。 1.9 （1）当 UI＝10V 时，若 UO＝UZ＝6V，则稳压管的电流为 4mA，小于其最小稳定电流，所以稳压管未击穿。故 UO=RLR+RL⋅U I≈3.33V 当 UI＝15V 时，由于上述同样的原因，UO＝5V。 当 UI＝35V 时，UO＝UZ＝5V。 （2）I D Z=(U I−U Z )/R= 29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。 1.10 （1）S 闭合。 （2）Rmin=(V −U D)/ I Dmax≈233Ω，Rmax=(V −U D)/ I Dmin=700Ω。 1.11 波形如图所示。tuOI1/V30.3tuOI2 /V30.3tuOO/V3.71 1.12 60℃时 ICBO≈32μA。 1.13 选用 β＝100、ICBO＝10μA 的管子，其温度稳定性好。 1.14 1.15 晶体管三个极分别为上、中、下管脚，答案如表管号T1T2T3T4T5T6上ecebcb中bbbeee下ceccbc管型PNPNPNNPNPNPPNPNPN材料SiSiSiGeGeGe 1.16 当 VBB＝0 时，T 截止，uO＝12V。当 VBB＝1V 时，T 处于放大状态。因为I BQ=V BB−UBEQRb=60μA， I CQ=β I BQ=3mA ，uO=V CC−I CQ RC=9V当 VBB＝3V 时，T 处于饱和状态。因为I BQ=V BB−UBE...
