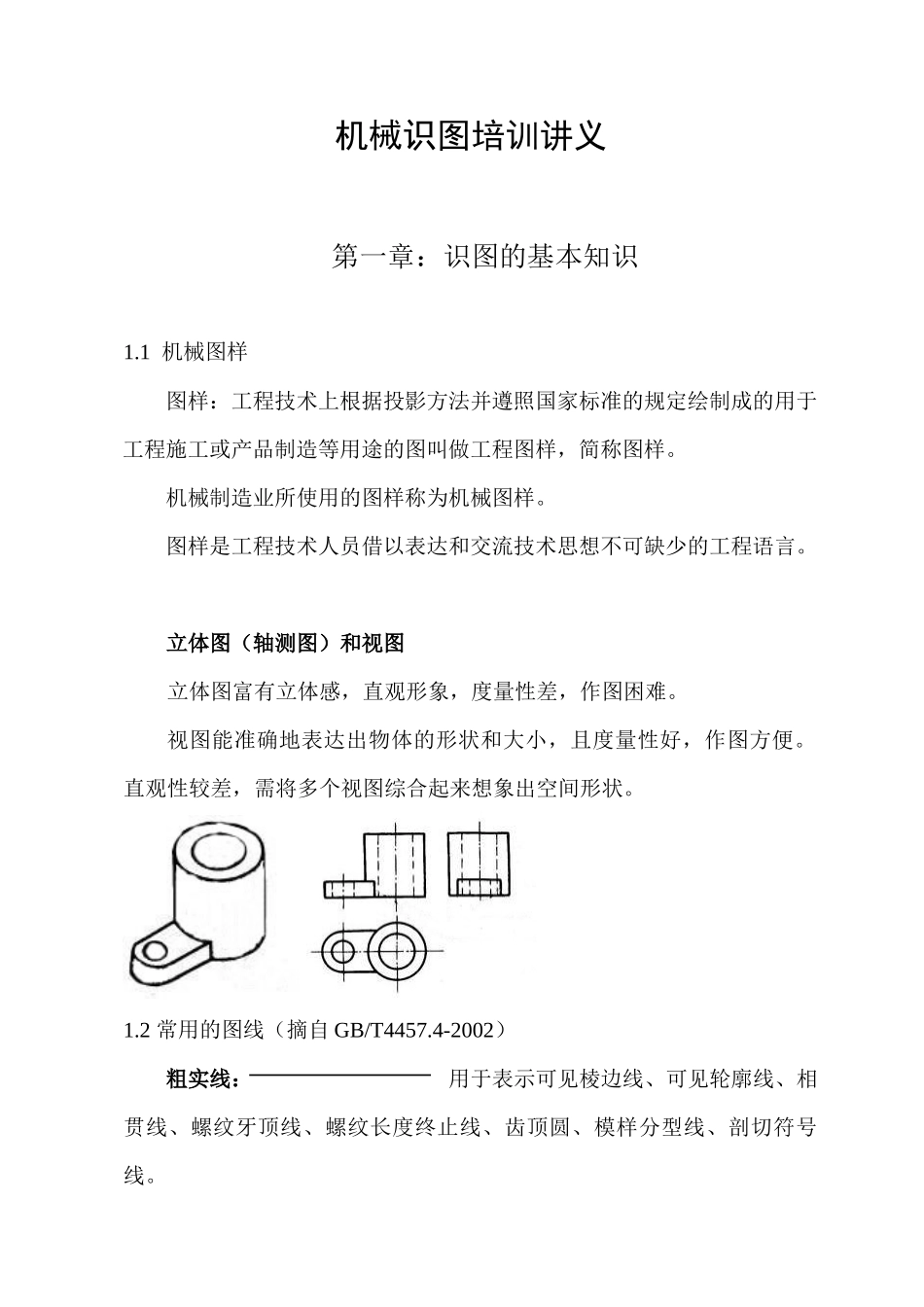

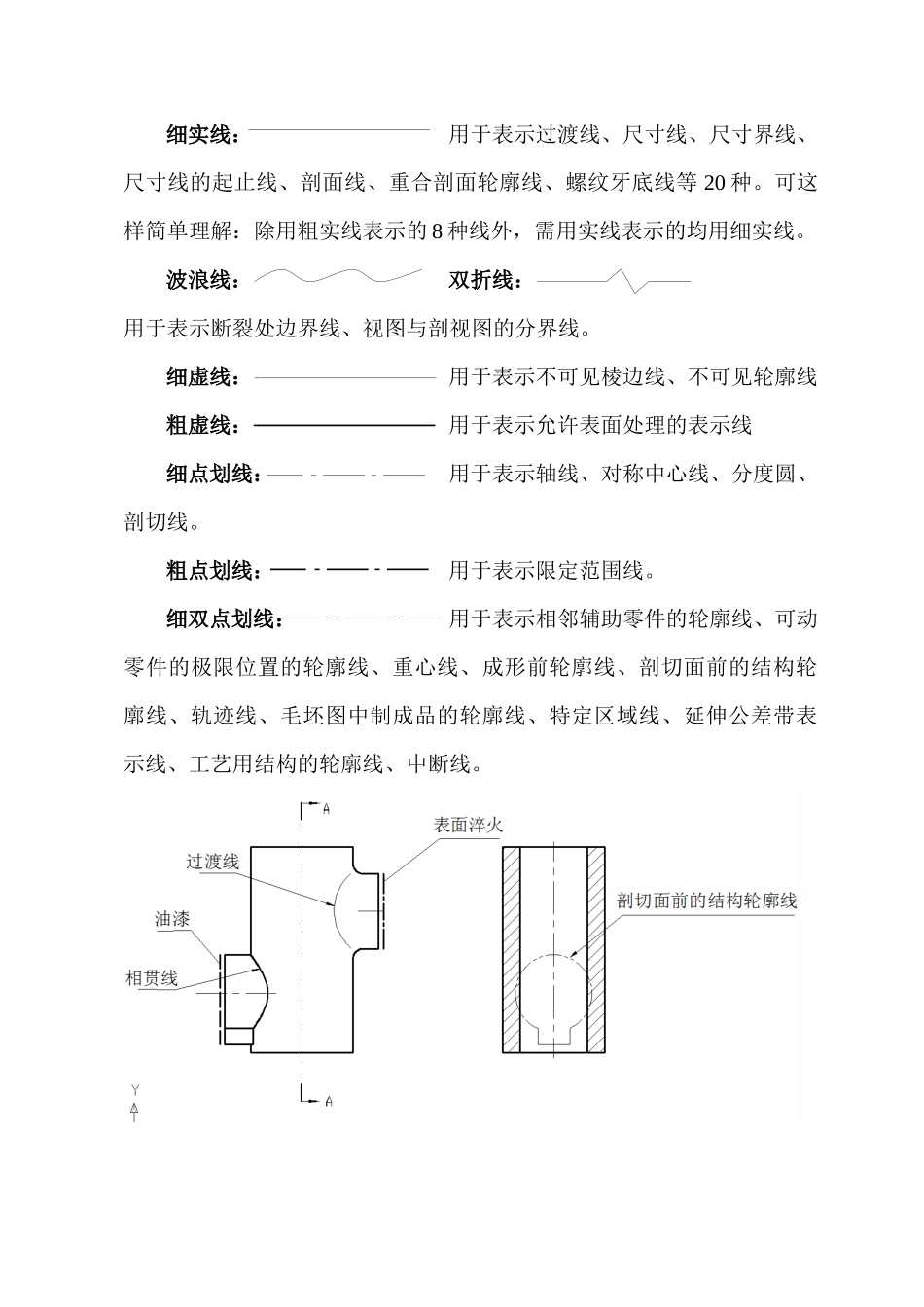

机械识图培训讲义共 20 页2011 年 3 月机械识图培训讲义第一章：识图的基本知识1.1 机械图样图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。机械制造业所使用的图样称为机械图样。图样是工程技术人员借以表达和交流技术思想不可缺少的工程语言。立体图（轴测图）和视图立体图富有立体感，直观形象，度量性差，作图困难。视图能准确地表达出物体的形状和大小，且度量性好，作图方便。直观性较差，需将多个视图综合起来想象出空间形状。1.2 常用的图线（摘自 GB/T4457.4-2002）粗实线： 用于表示可见棱边线、可见轮廓线、相贯线、螺纹牙顶线、螺纹长度终止线、齿顶圆、模样分型线、剖切符号线。细实线： 用于表示过渡线、尺寸线、尺寸界线、尺寸线的起止线、剖面线、重合剖面轮廓线、螺纹牙底线等 20 种。可这样简单理解：除用粗实线表示的 8 种线外，需用实线表示的均用细实线。波浪线： 双折线：用于表示断裂处边界线、视图与剖视图的分界线。细虚线： 用于表示不可见棱边线、不可见轮廓线粗虚线： 用于表示允许表面处理的表示线细点划线： 用于表示轴线、对称中心线、分度圆、剖切线。粗点划线： 用于表示限定范围线。细双点划线： 用于表示相邻辅助零件的轮廓线、可动零件的极限位置的轮廓线、重心线、成形前轮廓线、剖切面前的结构轮廓线、轨迹线、毛坯图中制成品的轮廓线、特定区域线、延伸公差带表示线、工艺用结构的轮廓线、中断线。1.3 投影1.3.1 投影的分类根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。具体如下图所示：中心投影 正投影 斜投影 1.3.2 正投影的性质显真性：平面图形（或直线）平行投影面时，其投影反映实形（或实长）。积聚性：平面图形（或直线）垂直投影面时，其投影成直线。类似性：平面图形（或直线）倾斜于投影面时，其投影仍为平面图形（或线段），形状类似。1.3.3 三视图的形成如图所示，将形体放在三面投影体系（第一角）中，向三个投影面作正投影得到的投影即是三视图，分别为：主视图——从前向后投影，在正投影面（V 面）上的正投影视图；俯视图——从上向下投影，在水平投影面（H 面）上的正投影视图；左视图——从左向右投影，在侧投影面（W 面）上的正投影视图。三视图之间的对应关系（投影规律）长对正——主视图...
