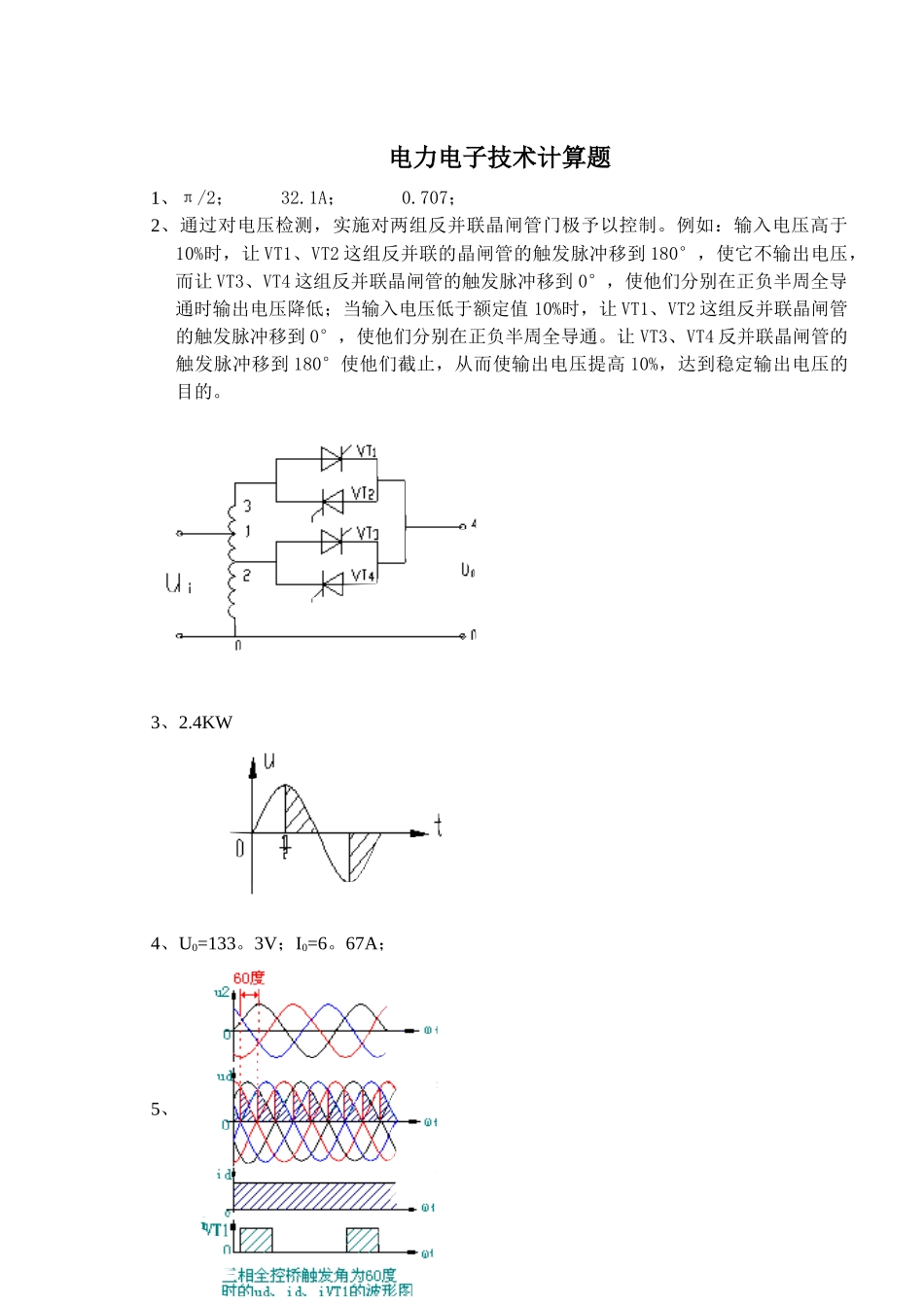

电力电子技术计算题1、π/2； 32.1A； 0.707；2、通过对电压检测，实施对两组反并联晶闸管门极予以控制。例如：输入电压高于10%时，让 VT1、VT2 这组反并联的晶闸管的触发脉冲移到 180°，使它不输出电压，而让 VT3、VT4 这组反并联晶闸管的触发脉冲移到 0°，使他们分别在正负半周全导通时输出电压降低；当输入电压低于额定值 10%时，让 VT1、VT2 这组反并联晶闸管的触发脉冲移到 0°，使他们分别在正负半周全导通。让 VT3、VT4 反并联晶闸管的触发脉冲移到 180°使他们截止，从而使输出电压提高 10%，达到稳定输出电压的目的。3、2.4KW4、U0=133。3V；I0=6。67A；5、 Ud=117V； Id=23。4A； IdVT=7。8A； IVT=13。5A；6、①星形接法的硒堆过电压保护；② 三角形接法的阻容过电压保护；③ 桥臂上的快速熔断器过电流保护；④ 晶闸管的并联阻容过电压保护；⑤ 桥臂上的晶闸管串电感抑制电流上升率保护；⑥ 直流侧的压敏电阻过电压保护；⑦ 直流回路上过电流快速开关保护；VD 是电感性负载的续流二极管；Ld是电动机回路的平波电抗器；7、U2φ=94V；KP50—5；I2=44。9A；S2=12。66KVA。8、133．3V；6。67A。9、423.8V没有被磁化。因为在曲折接法时，流过同一相的两段绕组的电流大小相等，方向相反，故变压器铁心内不会被直流磁化。10、Ud=445.8V11、整流电动机状态：电流方向从上到下，电压方向上正下负，反电势 E 方向上正下负，Ud 大于 E，控制角的移相范围 0°~90°。逆变发电机状态：电流方向从上到下，电压 Ud 方向上负下正，发电机电势 E 方向上负下正，Ud 小于 E，控制角的移相范围 90°~150°。12、由于采用锯齿波同步触发电路，用 NPN 三极管做综合管，故同步电压应滞后于晶闸管阳极电压 180º 相位角。并画出矢量图如下：同步变压器的联接组别应选择D/Y=11。13、输出电压平均值为： Ud=1π[∫0π2 √2U2sin ωtd (ωt)+∫π2π 2√2U2sin ω td(ωt)]=3√2U2πI d=UdR =3√2U210 π变压器一次侧电流波形 II1，整波二极管管电流 IVD，两只晶闸管电流的波形合成电流IVT， 如右图所示：14、Ud=128.7V； IdT=21.4A； IT=37.2A；15、A、Ud max=4√2πU2 ； Ud min=2√2π U 2 B、Ud=√2U2π(3+cosα )； C、16、A、由于采用 NPN 为信号综合管的锯齿波触发电路，因此同步电压 us与晶闸管的阳极电压 uT应落后 180度。如波形图所示。B 、 同 步 变 压 器 接 法钟...
