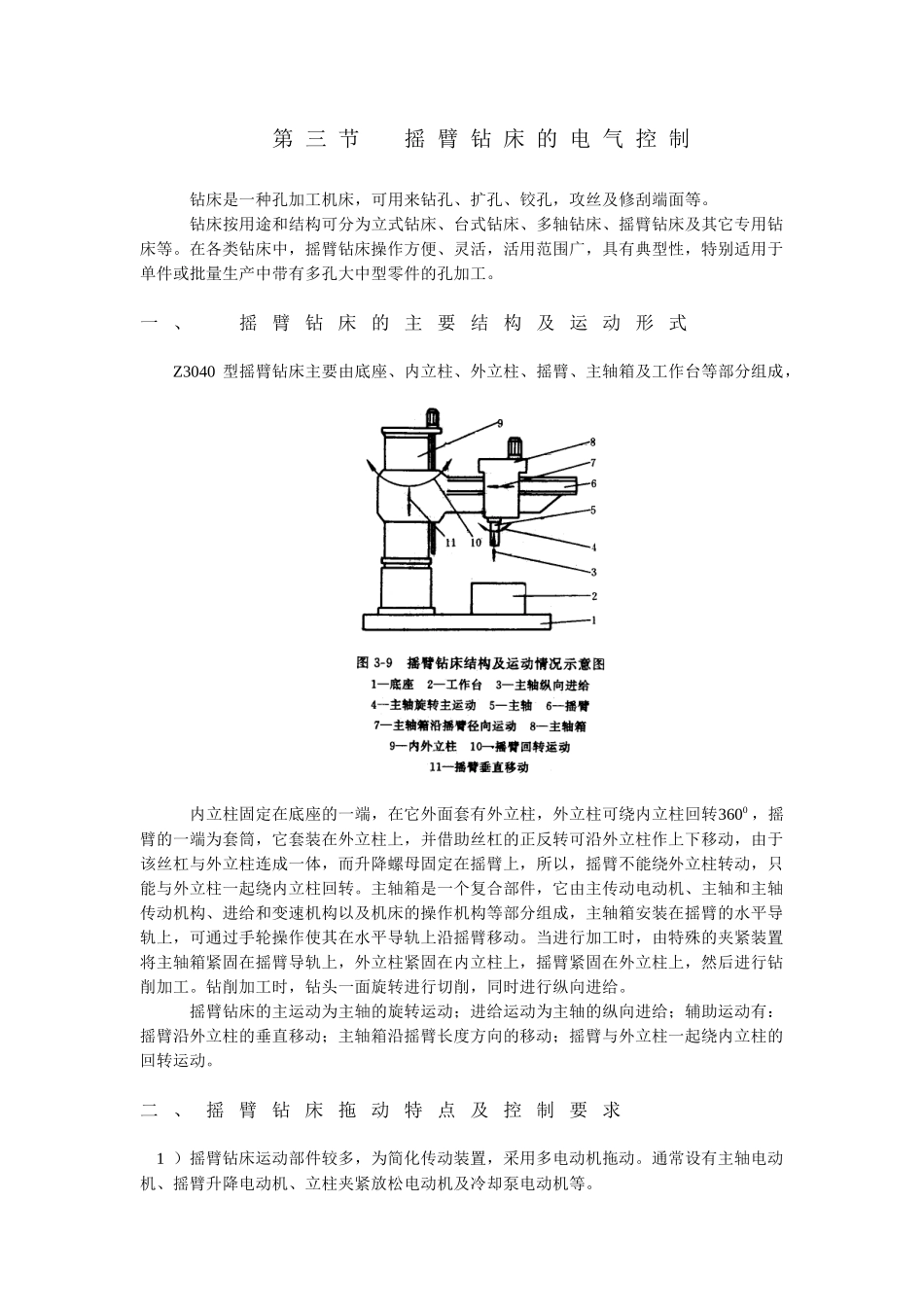

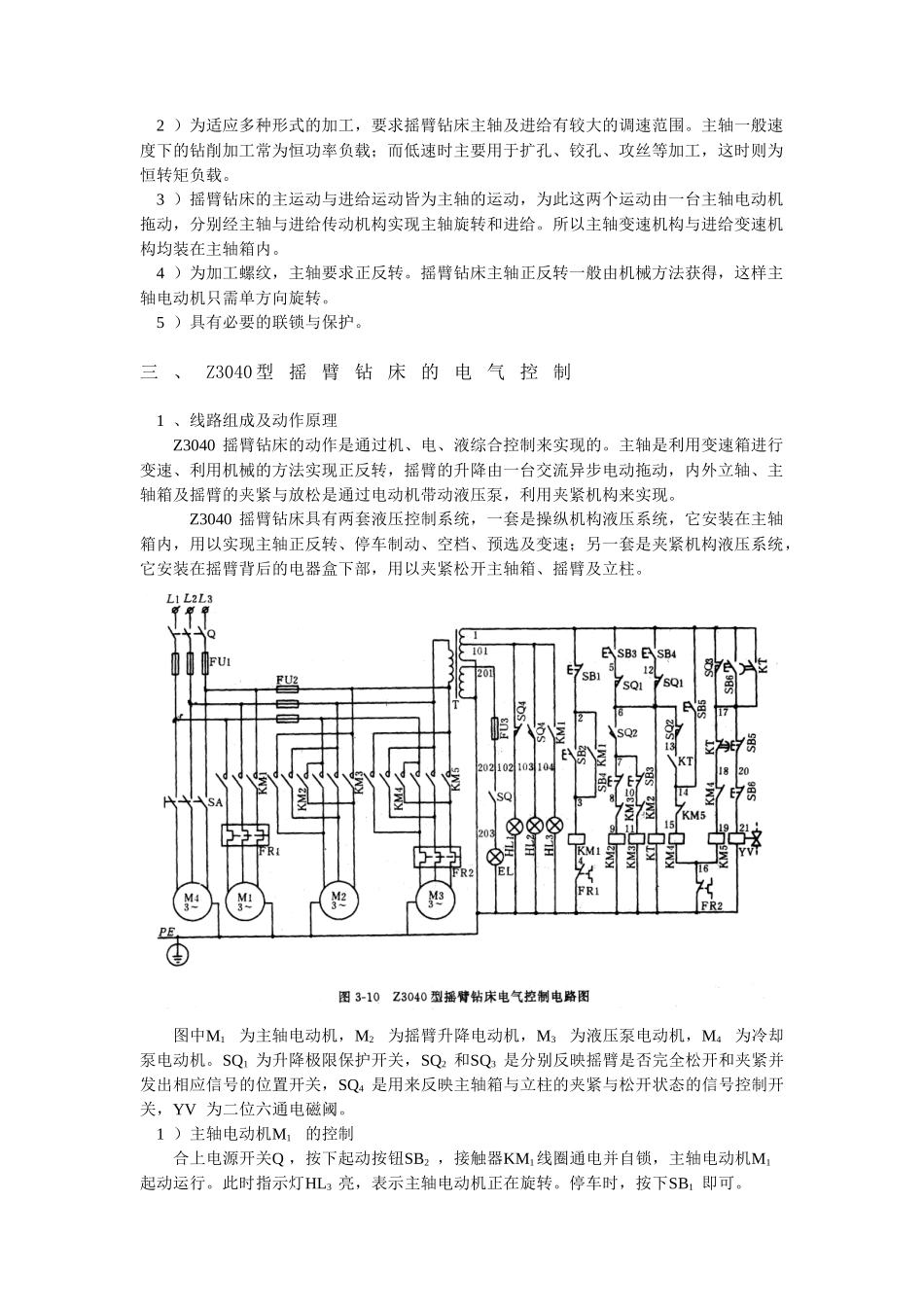

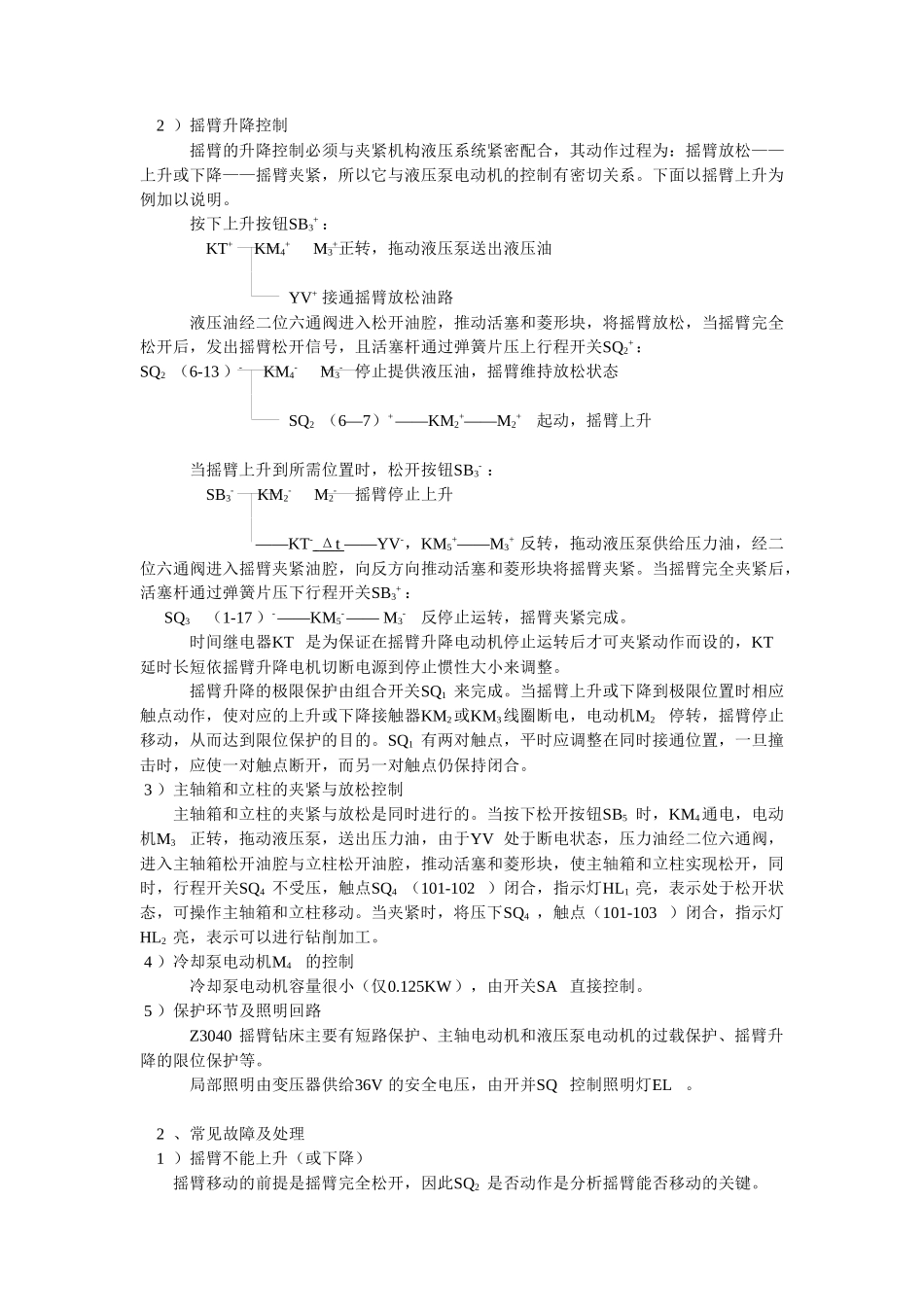

第 三 节 摇 臂 钻 床 的 电 气 控 制钻床是一种孔加工机床，可用来钻孔、扩孔、铰孔，攻丝及修刮端面等。钻床按用途和结构可分为立式钻床、台式钻床、多轴钻床、摇臂钻床及其它专用钻床等。在各类钻床中，摇臂钻床操作方便、灵活，活用范围广，具有典型性，特别适用于单件或批量生产中带有多孔大中型零件的孔加工。一 、摇 臂 钻 床 的 主 要 结 构 及 运 动 形 式Z3040 型摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成， 内立柱固定在底座的一端，在它外面套有外立柱，外立柱可绕内立柱回转3600 ，摇臂的一端为套筒，它套装在外立柱上，并借助丝杠的正反转可沿外立柱作上下移动，由于该丝杠与外立柱连成一体，而升降螺母固定在摇臂上，所以，摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，它由主传动电动机、主轴和主轴传动机构、进给和变速机构以及机床的操作机构等部分组成，主轴箱安装在摇臂的水平导轨上，可通过手轮操作使其在水平导轨上沿摇臂移动。当进行加工时，由特殊的夹紧装置将主轴箱紧固在摇臂导轨上，外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一面旋转进行切削，同时进行纵向进给。摇臂钻床的主运动为主轴的旋转运动；进给运动为主轴的纵向进给；辅助运动有：摇臂沿外立柱的垂直移动；主轴箱沿摇臂长度方向的移动；摇臂与外立柱一起绕内立柱的回转运动。二 、 摇 臂 钻 床 拖 动 特 点 及 控 制 要 求1 ）摇臂钻床运动部件较多，为简化传动装置，采用多电动机拖动。通常设有主轴电动机、摇臂升降电动机、立柱夹紧放松电动机及冷却泵电动机等。2 ）为适应多种形式的加工，要求摇臂钻床主轴及进给有较大的调速范围。主轴一般速度下的钻削加工常为恒功率负载；而低速时主要用于扩孔、铰孔、攻丝等加工，这时则为恒转矩负载。3 ）摇臂钻床的主运动与进给运动皆为主轴的运动，为此这两个运动由一台主轴电动机拖动，分别经主轴与进给传动机构实现主轴旋转和进给。所以主轴变速机构与进给变速机构均装在主轴箱内。4 ）为加工螺纹，主轴要求正反转。摇臂钻床主轴正反转一般由机械方法获得，这样主轴电动机只需单方向旋转。5 ）具有必要的联锁与保护。三 、 Z3040 型 摇 臂 钻 床 的 电 气 控 制1 、线路组成及动作原理Z3040 摇臂钻床的动作是通过机、电、液综合控制来实现的。主...
