江苏某钢厂烧结机安装施工组织设计(DOC61页)VIP专享VIP免费

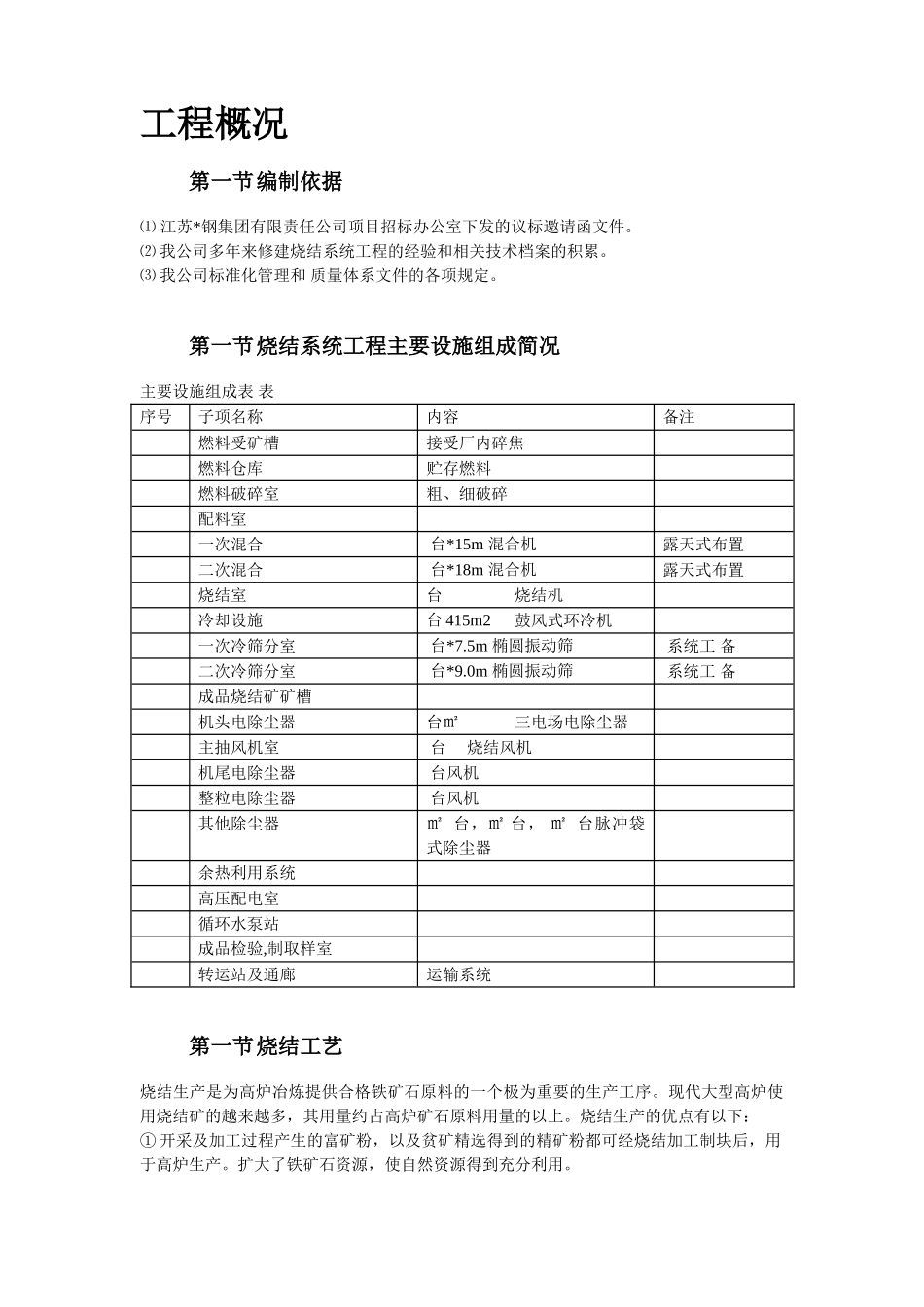

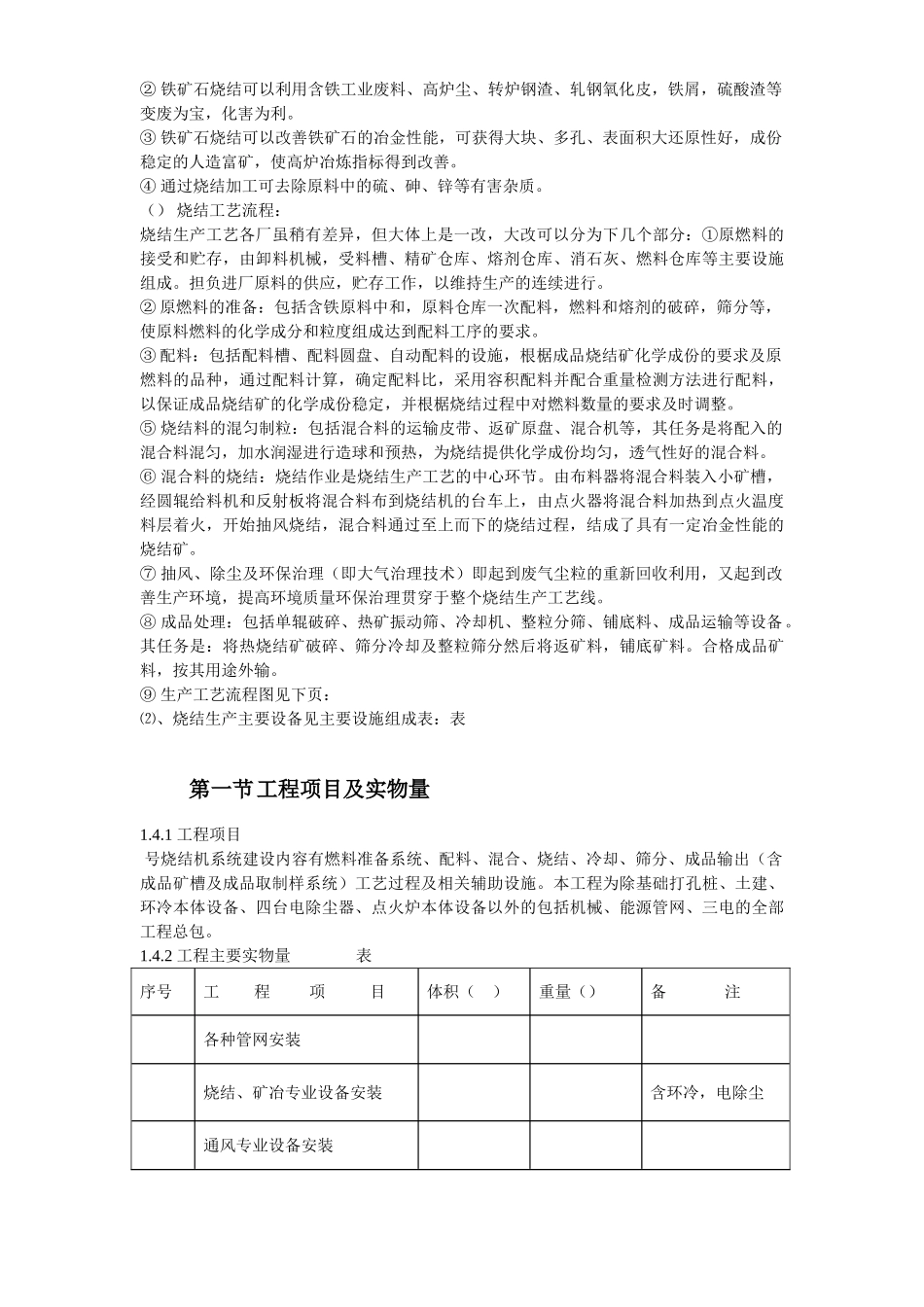

目录工程概况第一节编制依据⑴ 江苏*钢集团有限责任公司项目招标办公室下发的议标邀请函文件。⑵ 我公司多年来修建烧结系统工程的经验和相关技术档案的积累。⑶ 我公司标准化管理和 质量体系文件的各项规定。第一节烧结系统工程主要设施组成简况主要设施组成表 表序号子项名称内容备注燃料受矿槽接受厂内碎焦燃料仓库贮存燃料燃料破碎室粗、细破碎配料室一次混合 台*15m 混合机露天式布置二次混合 台*18m 混合机露天式布置烧结室台烧结机冷却设施台 415m2鼓风式环冷机一次冷筛分室 台*7.5m 椭圆振动筛 系统工 备二次冷筛分室 台*9.0m 椭圆振动筛 系统工 备成品烧结矿矿槽机头电除尘器台㎡三电场电除尘器主抽风机室 台 烧结风机机尾电除尘器 台风机整粒电除尘器 台风机其他除尘器㎡ 台，㎡ 台， ㎡ 台脉冲袋式除尘器余热利用系统高压配电室循环水泵站成品检验,制取样室转运站及通廊运输系统第一节烧结工艺烧结生产是为高炉冶炼提供合格铁矿石原料的一个极为重要的生产工序。现代大型高炉使用烧结矿的越来越多，其用量约占高炉矿石原料用量的以上。烧结生产的优点有以下：① 开采及加工过程产生的富矿粉，以及贫矿精选得到的精矿粉都可经烧结加工制块后，用于高炉生产。扩大了铁矿石资源，使自然资源得到充分利用。② 铁矿石烧结可以利用含铁工业废料、高炉尘、转炉钢渣、轧钢氧化皮，铁屑，硫酸渣等变废为宝，化害为利。③ 铁矿石烧结可以改善铁矿石的冶金性能，可获得大块、多孔、表面积大还原性好，成份稳定的人造富矿，使高炉冶炼指标得到改善。④ 通过烧结加工可去除原料中的硫、砷、锌等有害杂质。（） 烧结工艺流程：烧结生产工艺各厂虽稍有差异，但大体上是一改，大改可以分为下几个部分：①原燃料的接受和贮存，由卸料机械，受料槽、精矿仓库、熔剂仓库、消石灰、燃料仓库等主要设施组成。担负进厂原料的供应，贮存工作，以维持生产的连续进行。② 原燃料的准备：包括含铁原料中和，原料仓库一次配料，燃料和熔剂的破碎，筛分等，使原料燃料的化学成分和粒度组成达到配料工序的要求。③ 配料：包括配料槽、配料圆盘、自动配料的设施，根椐成品烧结矿化学成份的要求及原燃料的品种，通过配料计算，确定配料比，采用容积配料并配合重量检测方法进行配料，以保证成品烧结矿的化学成份稳定，并根椐烧结过程中对燃料数量的要求及时调整。⑤ 烧结料的混匀制粒：包括混合料的运输皮带、返矿原盘、混合机等，...
