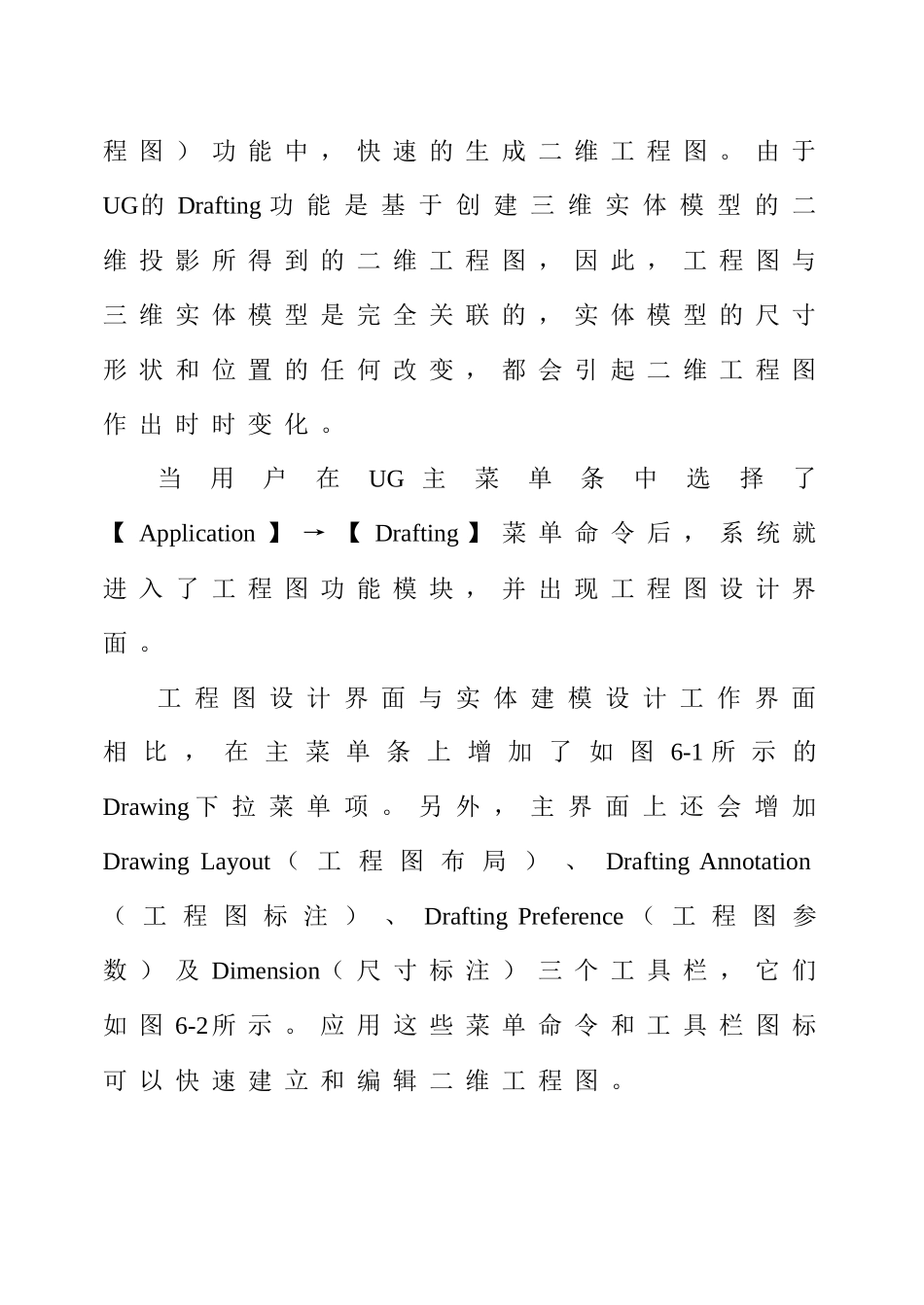

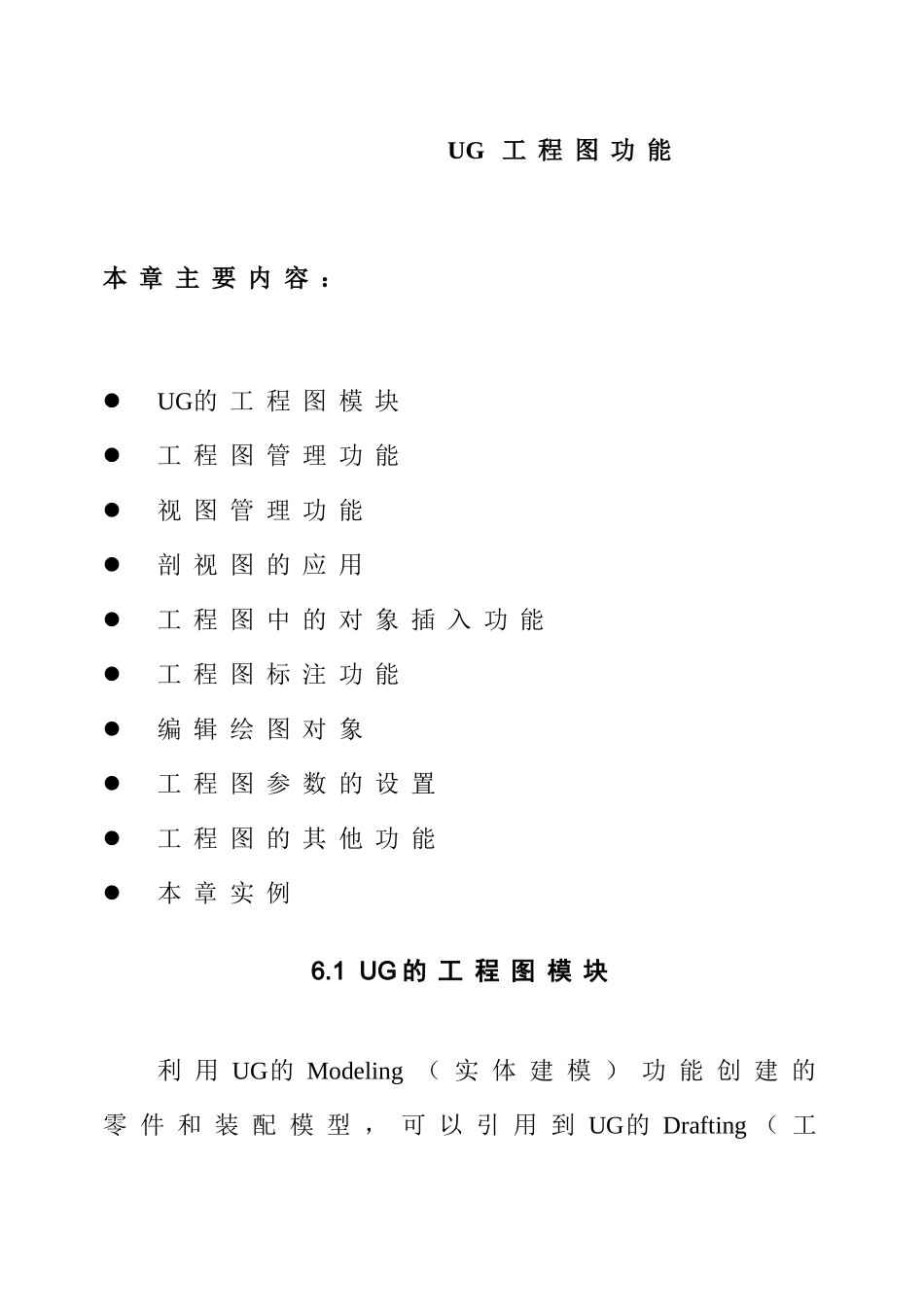

专业模具设计培训，产品设计培训，数控编程 培训 UG 工 程 图 功 能本 章 主 要 内 容 ：UG的 工 程 图 模 块工 程 图 管 理 功 能视 图 管 理 功 能剖 视 图 的 应 用工 程 图 中 的 对 象 插 入 功 能工 程 图 标 注 功 能编 辑 绘 图 对 象工 程 图 参 数 的 设 置工 程 图 的 其 他 功 能本 章 实 例6.1 UG 的 工 程 图 模 块利 用 UG的 Modeling （ 实 体 建 模 ） 功 能 创 建 的零 件 和 装 配 模 型 ， 可 以 引 用 到 UG的 Drafting （ 工程 图 ） 功 能 中 ， 快 速 的 生 成 二 维 工 程 图 。 由 于UG的 Drafting 功 能 是 基 于 创 建 三 维 实 体 模 型 的 二维 投 影 所 得 到 的 二 维 工 程 图 ， 因 此 ， 工 程 图 与三 维 实 体 模 型 是 完 全 关 联 的 ， 实 体 模 型 的 尺 寸形 状 和 位 置 的 任 何 改 变 ， 都 会 引 起 二 维 工 程 图作 出 时 时 变 化 。当用户在UG 主菜单条中选择了 【 Application 】 → 【 Drafting 】 菜 单 命 令 后 ， 系 统 就进 入 了 工 程 图 功 能 模 块 ， 并 出 现 工 程 图 设 计 界面 。工 程 图 设 计 界 面 与 实 体 建 模 设 计 工 作 界 面相 比 ， 在 主 菜 单 条 上 增 加 了 如 图 6-1 所 示 的Drawing 下 拉 菜 单 项 。 另 外 ， 主 界 面 上 还 会 增 加Drawing Layout （ 工 程 图 布 局 ） 、 Drafting Annotation（ 工 程 图 标 注 ） 、 Drafting Preference （ 工 程 图 参数 ） 及 Dimension（ 尺 寸 标 注 ） 三 个 工 具 栏 ， 它 们如 图 6-2所 示 。 应 用 这 些 菜 单 命 令 和 工 具 栏 图 标可 以 快 速 建 立 和 编 辑 二 维 工 程 图 。图 6-1 Drawing 下 拉 菜 单图 6-2 Drawing Layout 、 Drafting Annotation 、 Drafting Preference、 Dimension工 具 栏6.2 工 程 图 管 理 功 能在 UG环 境 中 ， 任 何 一 个 三 维 模 型 ， 都 可 以通 过 不 同 的 投 影 方 法 、 不 同 的 ...
