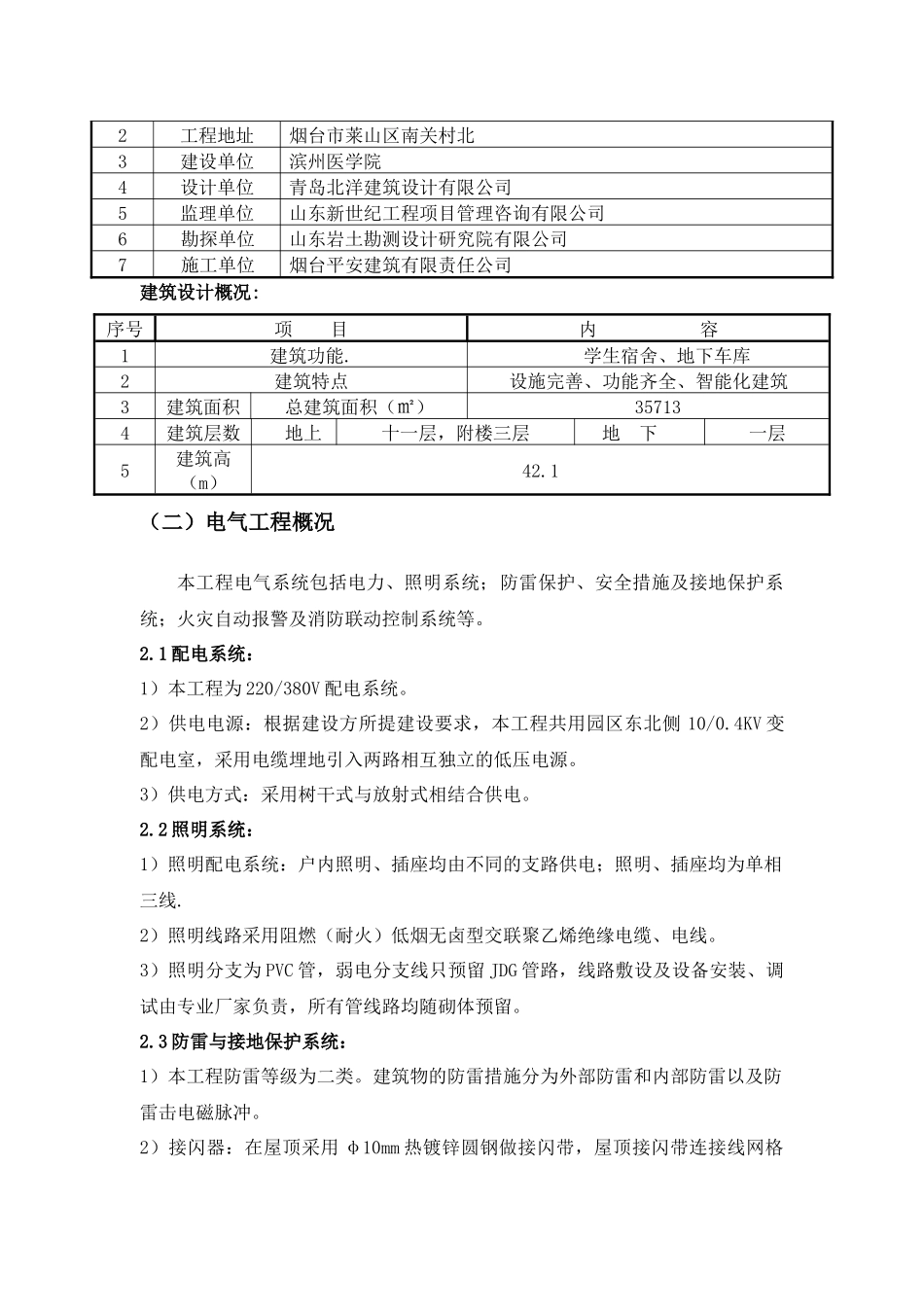

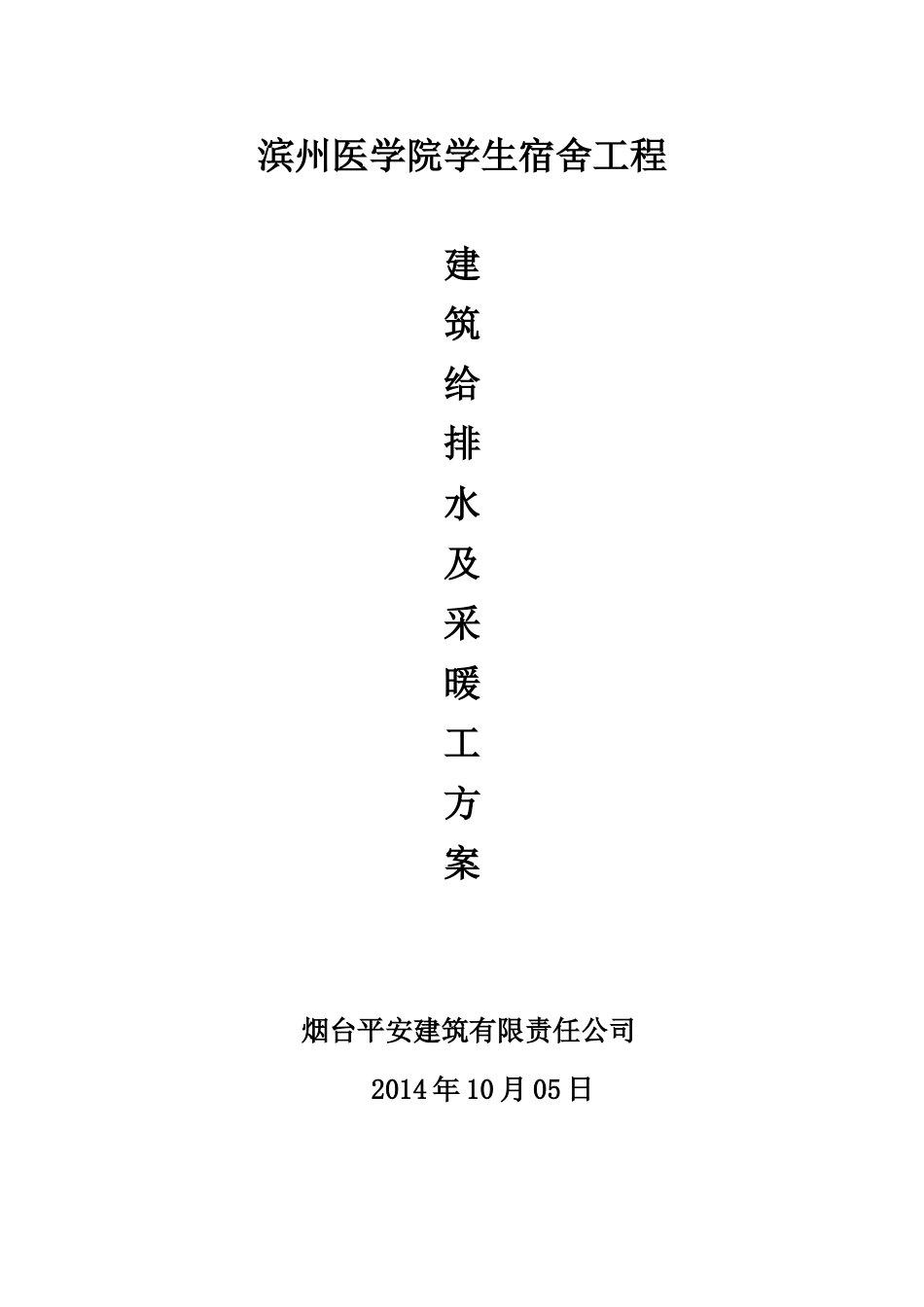

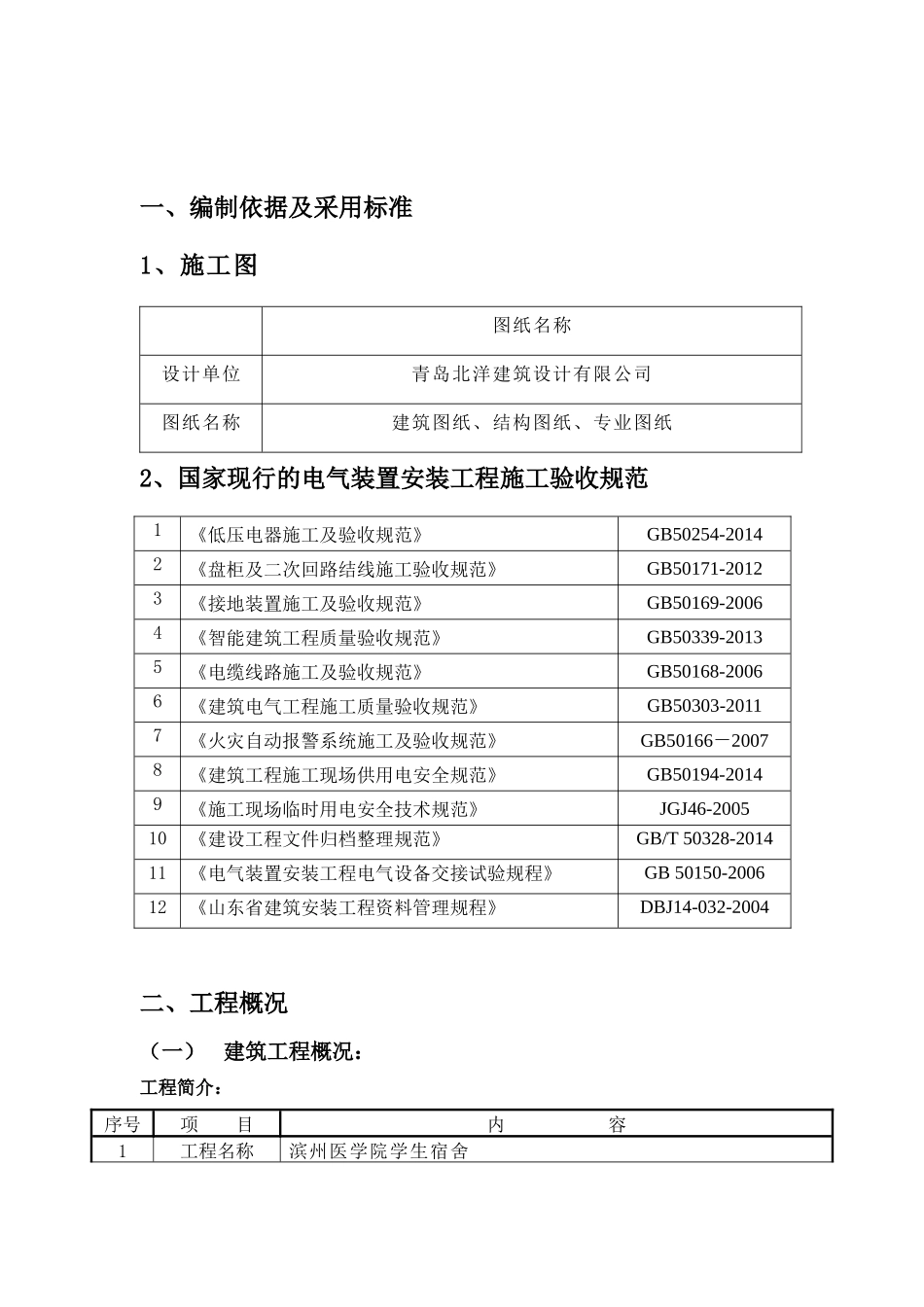

滨州医学院学生宿舍工程建筑给排水及采暖工方案 烟台平安建筑有限责任公司 2014 年 10 月 05 日一、编制依据及采用标准1、施工图图纸名称设计单位青岛北洋建筑设计有限公司图纸名称建筑图纸、结构图纸、专业图纸2、国家现行的电气装置安装工程施工验收规范1《低压电器施工及验收规范》GB50254-20142《盘柜及二次回路结线施工验收规范》GB50171-20123《接地装置施工及验收规范》GB50169-20064《智能建筑工程质量验收规范》GB50339-20135《电缆线路施工及验收规范》GB50168-20066《建筑电气工程施工质量验收规范》GB50303-20117《火灾自动报警系统施工及验收规范》GB50166-20078《建筑工程施工现场供用电安全规范》GB50194-20149《施工现场临时用电安全技术规范》JGJ46-200510《建设工程文件归档整理规范》GB/T 50328-201411《电气装置安装工程电气设备交接试验规程》GB 50150-200612《山东省建筑安装工程资料管理规程》DBJ14-032-2004二、工程概况(一)建筑工程概况:工程简介:序号项 目内 容1工程名称滨州医学院学生宿舍2工程地址烟台市莱山区南关村北3建设单位滨州医学院4设计单位青岛北洋建筑设计有限公司5监理单位山东新世纪工程项目管理咨询有限公司6勘探单位山东岩土勘测设计研究院有限公司7施工单位烟台平安建筑有限责任公司建筑设计概况:序号项 目内 容1建筑功能.学生宿舍、地下车库2建筑特点设施完善、功能齐全、智能化建筑3建筑面积总建筑面积(㎡)357134建筑层数地上十一层,附楼三层地 下一层5建筑高(m)42.1(二)电气工程概况本工程电气系统包括电力、照明系统;防雷保护、安全措施及接地保护系统;火灾自动报警及消防联动控制系统等。2.1 配电系统:1)本工程为 220/380V 配电系统。2)供电电源:根据建设方所提建设要求,本工程共用园区东北侧 10/0.4KV 变配电室,采用电缆埋地引入两路相互独立的低压电源。3)供电方式:采用树干式与放射式相结合供电。2.2 照明系统:1)照明配电系统:户内照明、插座均由不同的支路供电;照明、插座均为单相三线.2)照明线路采用阻燃(耐火)低烟无卤型交联聚乙烯绝缘电缆、电线。3)照明分支为 PVC 管,弱电分支线只预留 JDG 管路,线路敷设及设备安装、调试由专业厂家负责,所有管线路均随砌体预留。2.3 防雷与接地保护系统:1)本工程防雷等级为二类。建筑物的防雷措施分为外部防雷和内部防雷以及防雷击电磁脉冲。2)接闪器:在屋顶采用 φ10mm 热镀锌圆钢做...
