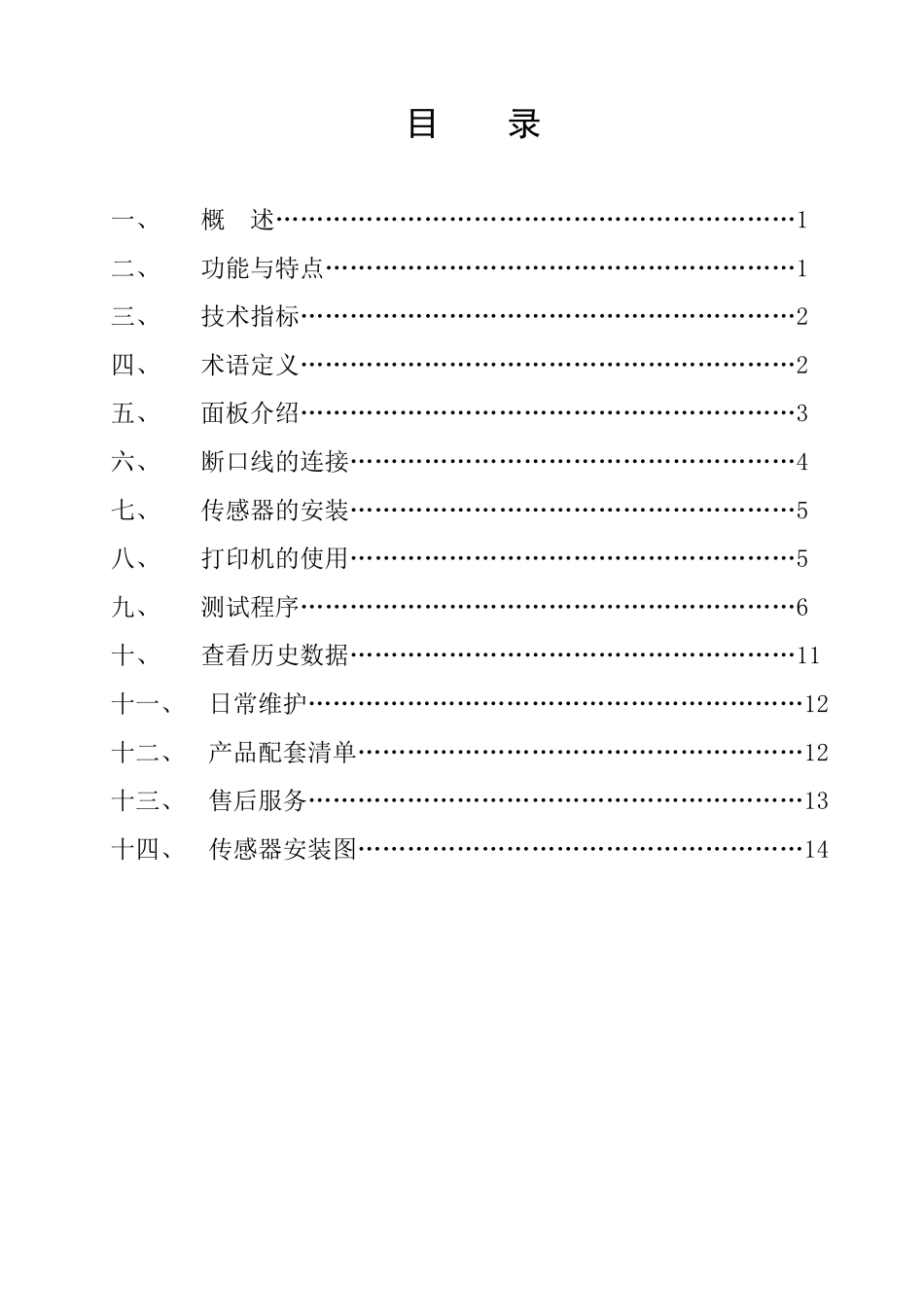

目 录一、 概 述………………………………………………………1二、 功能与特点…………………………………………………1三、 技术指标……………………………………………………2四、 术语定义……………………………………………………2五、 面板介绍……………………………………………………3六、 断口线的连接………………………………………………4七、 传感器的安装………………………………………………5八、 打印机的使用………………………………………………5九、 测试程序……………………………………………………6十、 查看历史数据………………………………………………11十一、日常维护……………………………………………………12十二、产品配套清单………………………………………………12十三、售后服务……………………………………………………13十四、传感器安装图………………………………………………14一、概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-F 型高压开关机械特性测试仪，是我公司依据最新的《高压交流断路器》GB1984-2003 为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第 3 部分，DL/T846.3-2004 高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。二、功能与特点2.1 测试功能（1）合（分）闸顺序 （12）超行程 （2）合（分）闸最大时间 （13）过行程（3）三相不同期 （14）刚合（分）速度 （4）同相不同期 （15）最大速度（5）合（分）闸时间 （16）平均速度（6）动作时间 （17）分断时间（7）弹跳时间 （18）无流时间（8）弹跳次数 （19）电流波形曲线（动态）（9）弹跳幅度 （20）时间行程速度动态曲线（ms）（10）行程 （21）时间速度行程动态曲线（mm）（11）开距 单位均为：时间 ms 速度 m/s 距离 mm2.2 特点（1）可做电动操作和手动操作；（2）适应 500KV 电压等级以内各种高压断路器的机械动特性测试；（3）可实测行程和自定义行程；（4）能够实现断路器的单合、单分、合分、重合、重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可...
