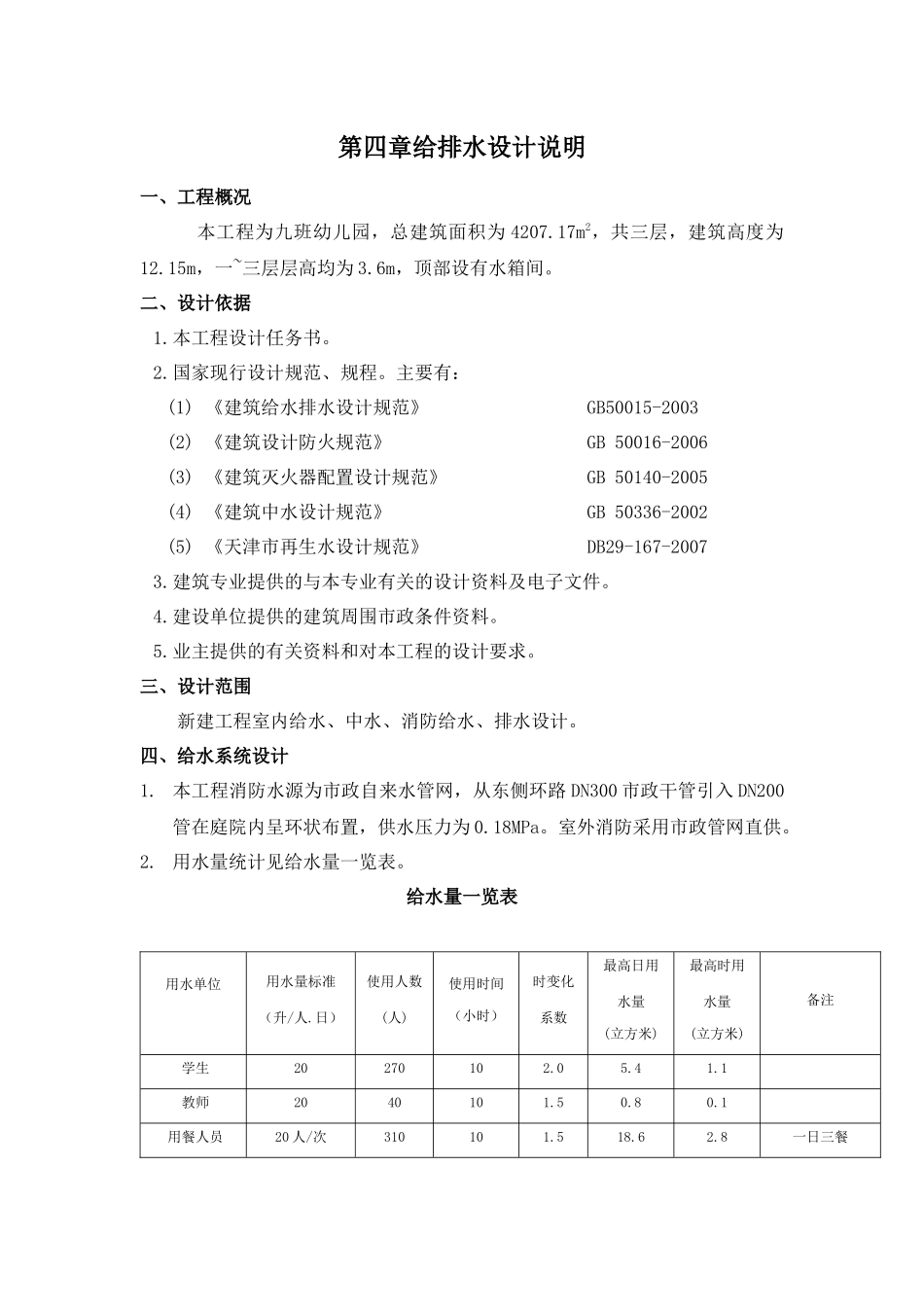

某建筑给排水初设_第1页
1/5
某建筑给排水初设_第2页
2/5
某建筑给排水初设_第3页
3/5
第四章给排水设计说明一、工程概况 本工程为九班幼儿园,总建筑面积为 4207.17m2,共三层,建筑高度为12.15m,一~三层层高均为 3.6m,顶部设有水箱间。二、设计依据1.本工程设计任务书。2.国家现行设计规范、规程。主要有:(1) 《建筑给水排水设计规范》 GB50015-2003(2) 《建筑设计防火规范》 GB 50016-2006(3) 《建筑灭火器配置设计规范》 GB 50140-2005(4) 《建筑中水设计规范》 GB 50336-2002(5) 《天津市再生水设计规范》 DB29-167-20073.建筑专业提供的与本专业有关的设计资料及电子文件。4.建设单位提供的建筑周围市政条件资料。5.业主提供的有关资料和对本工程的设计要求。三、设计范围新建工程室内给水、中水、消防给水、排水设计。四、给水系统设计1. 本工程消防水源为市政自来水管网,从东侧环路 DN300 市政干管引入 DN200管在庭院内呈环状布置,供水压力为 0.18MPa。室外消防采用市政管网直供。2. 用水量统计见给水量一览表。给水量一览表用水单位用水量标准(升/人.日)使用人数(人)使用时间(小时)时变化系数最高日用水量(立方米)最高时用水量(立方米)备注学生20270102.05.41.1教师2040101.50.80.1用餐人员20 人/次310101.518.62.8一日三餐不可预见水量以上各项总和的 10%2.50.4小计27.34.4不含消防用水室外消防水量20L/S14472火灾延续时间 2小时室内消防水量15L/S10854火灾延续时间 2小时合计279.3130.4含消防用水3. 给水系统:a) 本工程生活用水由市政自来水管网直接供水。b) 计量方式:本建筑三个给水入口分别设水表计量用水量。c) 洁具选择:洗脸盆采用红外感应冲洗阀和龙头,其余均采用节水型卫生洁具。d) 饮用水系统:各层设电开水器解决饮水问题。4. 生活给水管采用 ABS 管,冷胶溶。 所选管材承压 1.6MPa,并应符合国家相关检测标准。5. 为保证供水的安全性,防止水质污染,在电热水器、电开水器的进水管上设置止回阀。五、消防系统设计本工程设有消火栓系统、灭火器。1. 本工程消防水源为市政自来水管网,从东侧环路 DN300 市政干管引入DN200 管在庭院内呈环状布置。本工程为单水源。2. 根据《建筑设计防火规范》,本工程室内消防用水量为 15L/S,室外消防用水量为 20L/S,火灾延续时间为 2 小时。3. 消防水泵房与消防水池设在室外,水池有效容积为 252 立方米。水泵房内设两台消防水泵,互为备用。消防水泵自灌式吸水。4. 消防水箱设在本楼屋顶,有效容积为 9 立方...
