电力电缆隧道明暗挖线路施工组织设计VIP免费

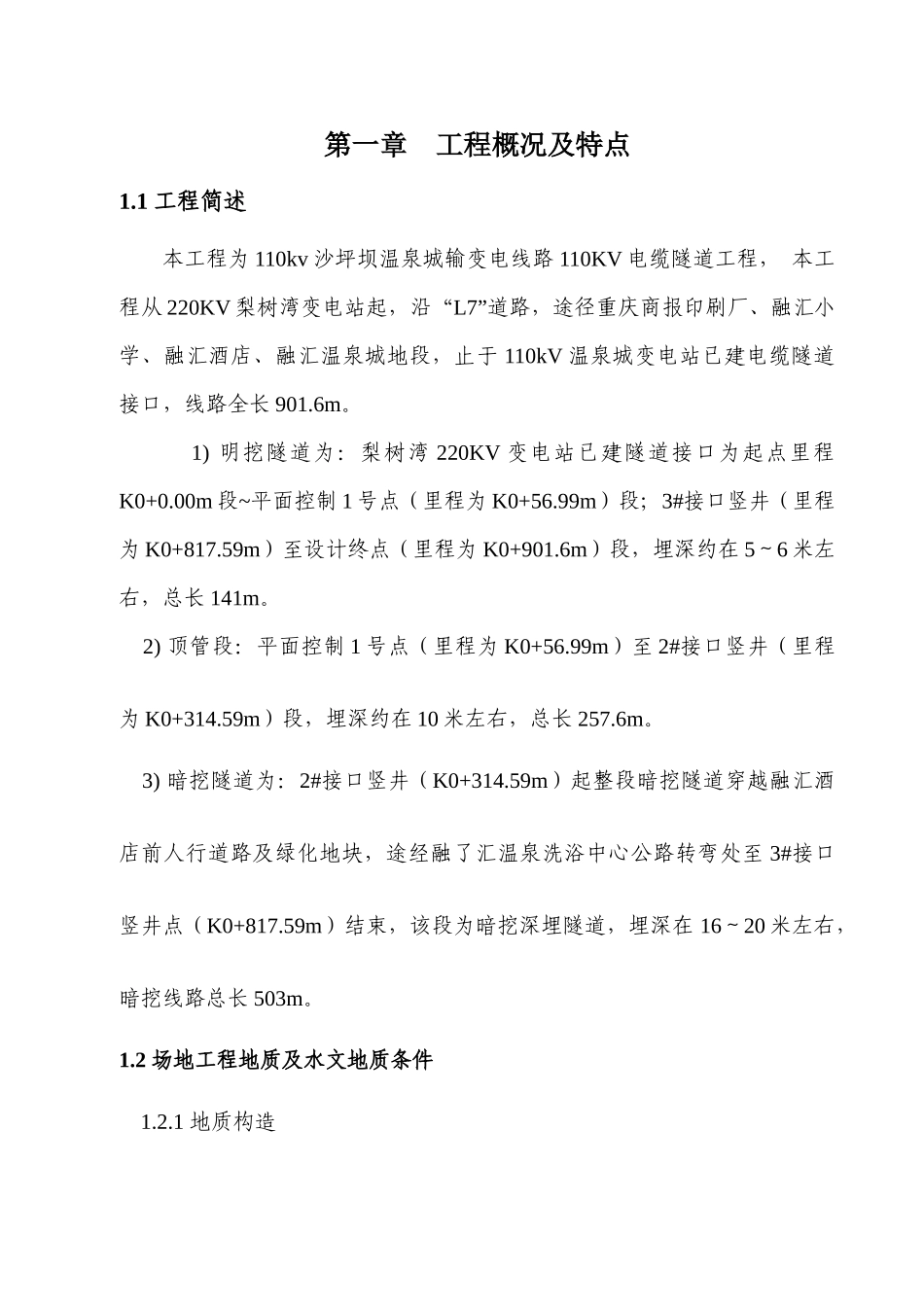

电力电缆隧道明暗挖线路施工组织设计_第1页
1/159

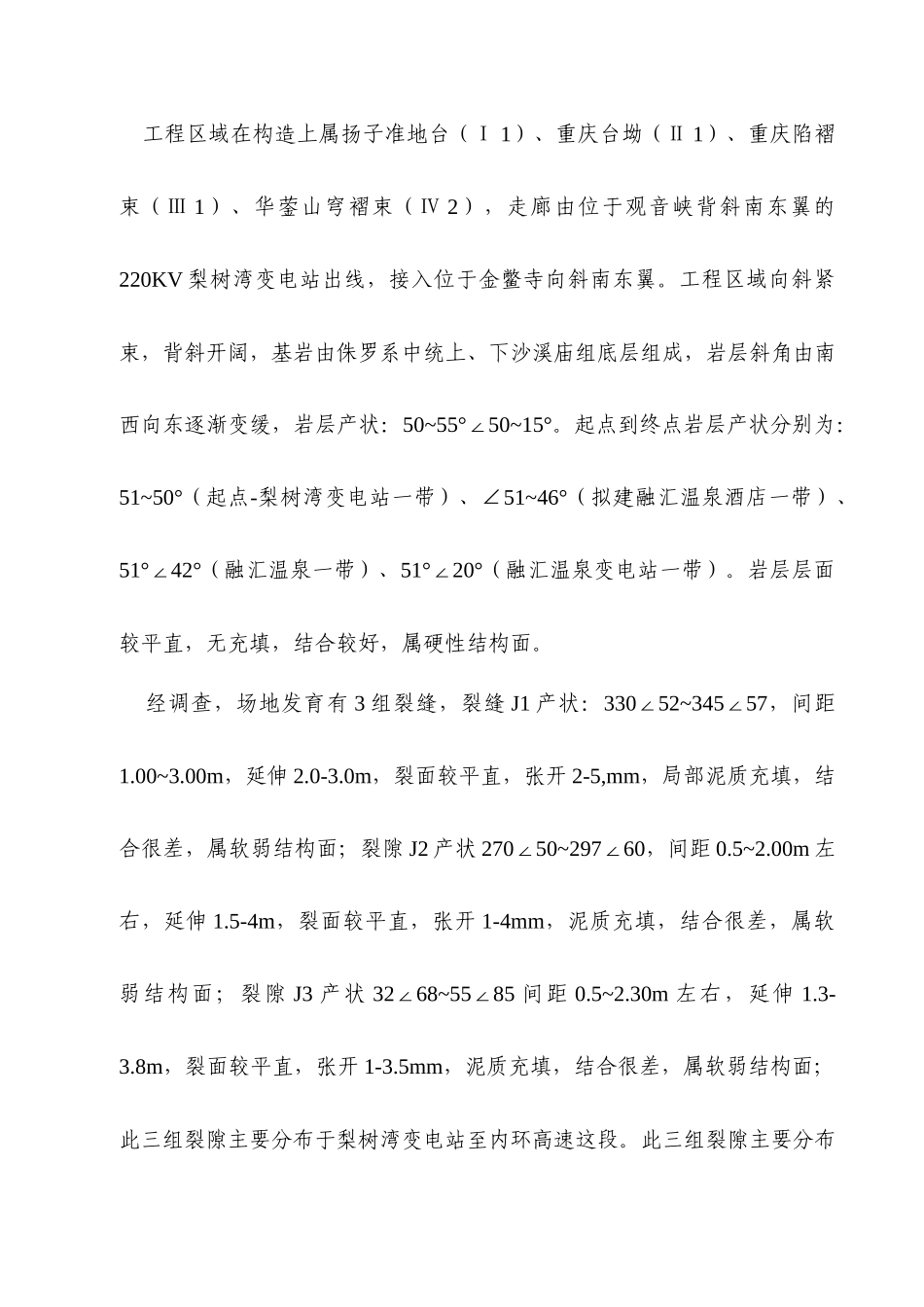

电力电缆隧道明暗挖线路施工组织设计_第2页
2/159
电力电缆隧道明暗挖线路施工组织设计_第3页
3/159
第一章 工程概况及特点1.1 工程简述本工程为 110kv 沙坪坝温泉城输变电线路 110KV 电缆隧道工程, 本工程从 220KV 梨树湾变电站起,沿“L7”道路,途径重庆商报印刷厂、融汇小学、融汇酒店、融汇温泉城地段,止于 110kV 温泉城变电站已建电缆隧道接口,线路全长 901.6m。 1) 明挖隧道为:梨树湾 220KV 变电站已建隧道接口为起点里程K0+0.00m 段~平面控制 1 号点(里程为 K0+56.99m)段;3#接口竖井(里程为 K0+817.59m)至设计终点(里程为 K0+901.6m)段,埋深约在 5~6 米左右,总长 141m。 2) 顶管段:平面控制 1 号点(里程为 K0+56.99m)至 2#接口竖井(里程为 K0+314.59m)段,埋深约在 10 米左右,总长 257.6m。 3) 暗挖隧道为:2#接口竖井(K0+314.59m)起整段暗挖隧道穿越融汇酒店前人行道路及绿化地块,途经融了汇温泉洗浴中心公路转弯处至 3#接口竖井点(K0+817.59m)结束,该段为暗挖深埋隧道,埋深在 16~20 米左右,暗挖线路总长 503m。1.2 场地工程地质及水文地质条件 1.2.1 地质构造 工程区域在构造上属扬子准地台(Ⅰ 1)、重庆台坳(Ⅱ 1)、重庆陷褶束(Ⅲ 1)、华蓥山穹褶束(Ⅳ 2),走廊由位于观音峡背斜南东翼的220KV 梨树湾变电站出线,接入位于金鳖寺向斜南东翼。工程区域向斜紧束,背斜开阔,基岩由侏罗系中统上、下沙溪庙组底层组成,岩层斜角由南西向东逐渐变缓,岩层产状:50~55°50~15°∠。起点到终点岩层产状分别为:51~50°(起点-梨树湾变电站一带)、∠51~46°(拟建融汇温泉酒店一带)、51°42°∠(融汇温泉一带)、51°20°∠(融汇温泉变电站一带)。岩层层面较平直,无充填,结合较好,属硬性结构面。 经调查,场地发育有 3 组裂缝,裂缝 J1 产状:33052~34557∠∠,间距1.00~3.00m,延伸 2.0-3.0m,裂面较平直,张开 2-5,mm,局部泥质充填,结合很差,属软弱结构面;裂隙 J2 产状 27050~29760∠∠,间距 0.5~2.00m 左右,延伸 1.5-4m,裂面较平直,张开 1-4mm,泥质充填,结合很差,属软弱结构面;裂隙 J3 产状 3268~5585∠∠间距 0.5~2.30m 左右,延伸 1.3-3.8m,裂面较平直,张开 1-3.5mm,泥质充填,结合很差,属软弱结构面;此三组裂隙主要分布于梨树湾变电站至内环高速这段。此三组裂隙主要分布在浅部基岩中,局部深部岩层中有分布。裂隙在浅层岩体中连通较好,深部连通较差。整个场地分析,裂隙不发育。根据重庆市区域地...
