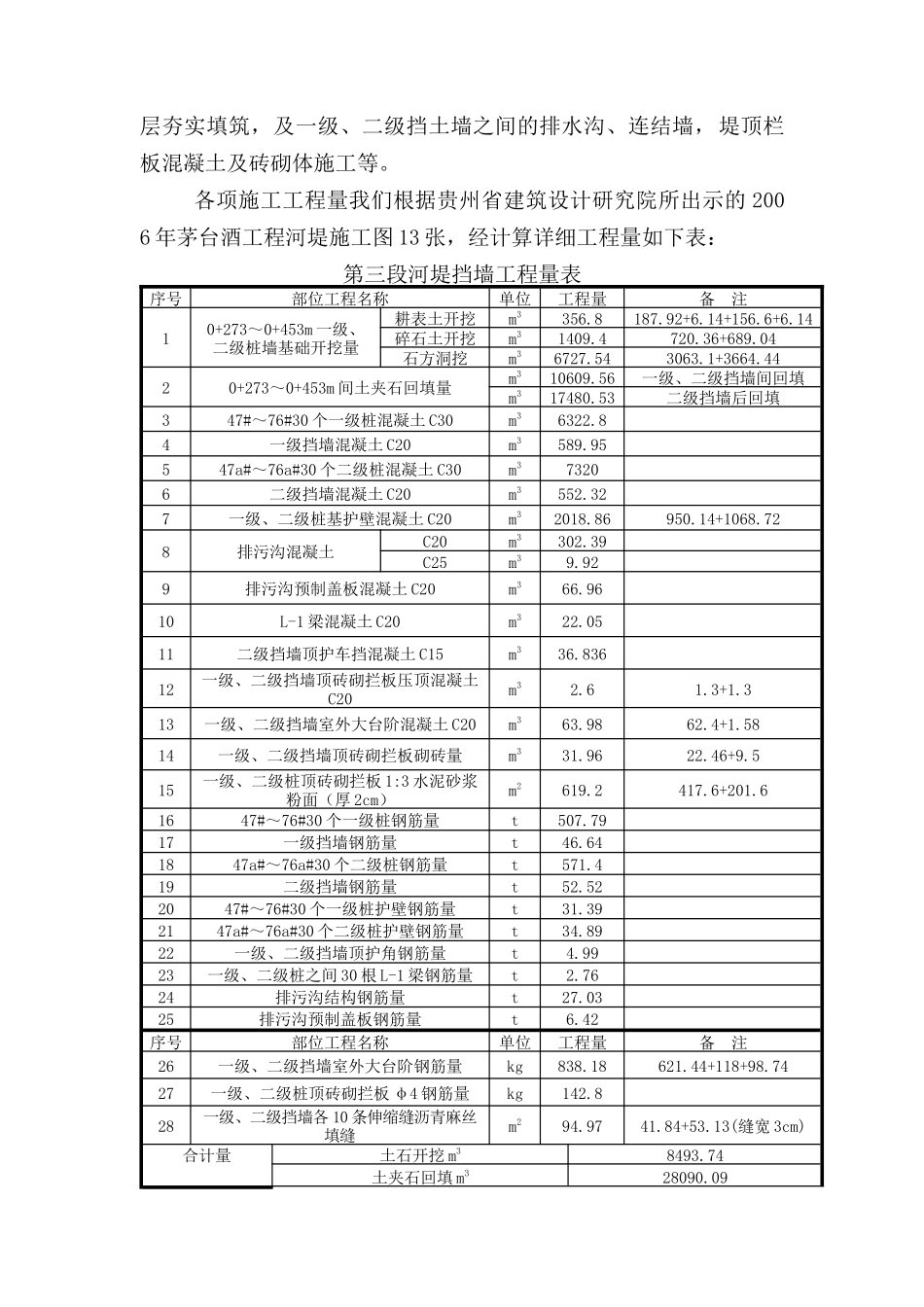

第一章 工程概况1.1 概述1.1.1 地理位置贵州茅台酒股份有限公司 2006 年 2000 吨茅台酒建设工程河堤工程位于赤水河右岸，根据河堤挡墙平面图布置河堤工程全长 637m，全段工程随赤水河右岸河道边界的形状修建，总体布置为一带状的结构，整个工程根据桩号界定划分不同，共分为四个标段，工程等级总体为二级工程，我公司投标的河堤工程段落为贵州茅台酒股份有限公司 2006 年 2000 吨茅台酒建设工程第三段（4#～6#点），三标段工程堤长为 180m（控制桩号为 0+273～0+453m）。1.1.2 主要工程结构形式本标段河堤工程结构物主要包括第一级挡墙及第二级挡墙钢筋混凝土建筑；挡墙后土夹石填筑；沿堤排污沟建筑；一级及二级挡墙顶拦板；一级与二级挡墙之间的堤顶为素土绿化带设施。第一级挡土墙由 30 个（47#～76#）矩形钢筋混凝土桩体（水平截面积 3.2×2.5m）及钢筋混凝土挡土板（厚 33cm）组成；第二级挡土墙由 30 个（47a#～76a#）矩形钢筋混凝土桩体（水平截面积 3.2×2.5m）及钢筋混凝土挡土板（厚 33cm）组成，挡土墙每隔 18m 设一道伸缩缝。 第一级及第二级挡土墙后侧采用土夹石分层夯实填筑至墙顶。 第一级与第二级挡墙之间沿堤纵向设置一条钢筋混凝土结构排污沟，排污沟净断面高宽为 1.8×2.5m。壁厚为 25cm，沟顶采用 15cm 厚钢筋混凝土预制盖板。1.1.3 工程主要施工项目及工程量第三标段河堤工程施工全长 126m，控制桩号为 0+273～0+453m（即 4#点～4#点），施工项目主要包括第一级及第二级挡土墙基础土石方开挖，挡土墙钢筋混凝土结构体浇筑，挡土墙后侧土夹石分层夯实填筑，及一级、二级挡土墙之间的排水沟、连结墙，堤顶栏板混凝土及砖砌体施工等。各项施工工程量我们根据贵州省建筑设计研究院所出示的 2006 年茅台酒工程河堤施工图 13 张，经计算详细工程量如下表：第三段河堤挡墙工程量表序号部位工程名称单位工程量备 注10+273～0+453m 一级、二级桩墙基础开挖量耕表土开挖m3356.8187.92+6.14+156.6+6.14碎石土开挖m31409.4720.36+689.04石方洞挖m36727.543063.1+3664.4420+273～0+453m 间土夹石回填量m310609.56一级、二级挡墙间回填m317480.53二级挡墙后回填347#～76#30 个一级桩混凝土 C30m36322.84一级挡墙混凝土 C20m3589.95547a#～76a#30 个二级桩混凝土 C30m373206二级挡墙混凝土 C20m3552.327一级、二级桩基护壁混凝土 C20m32018.86950.14+1068.728排污沟混凝土C20m3302.39C25m3...
