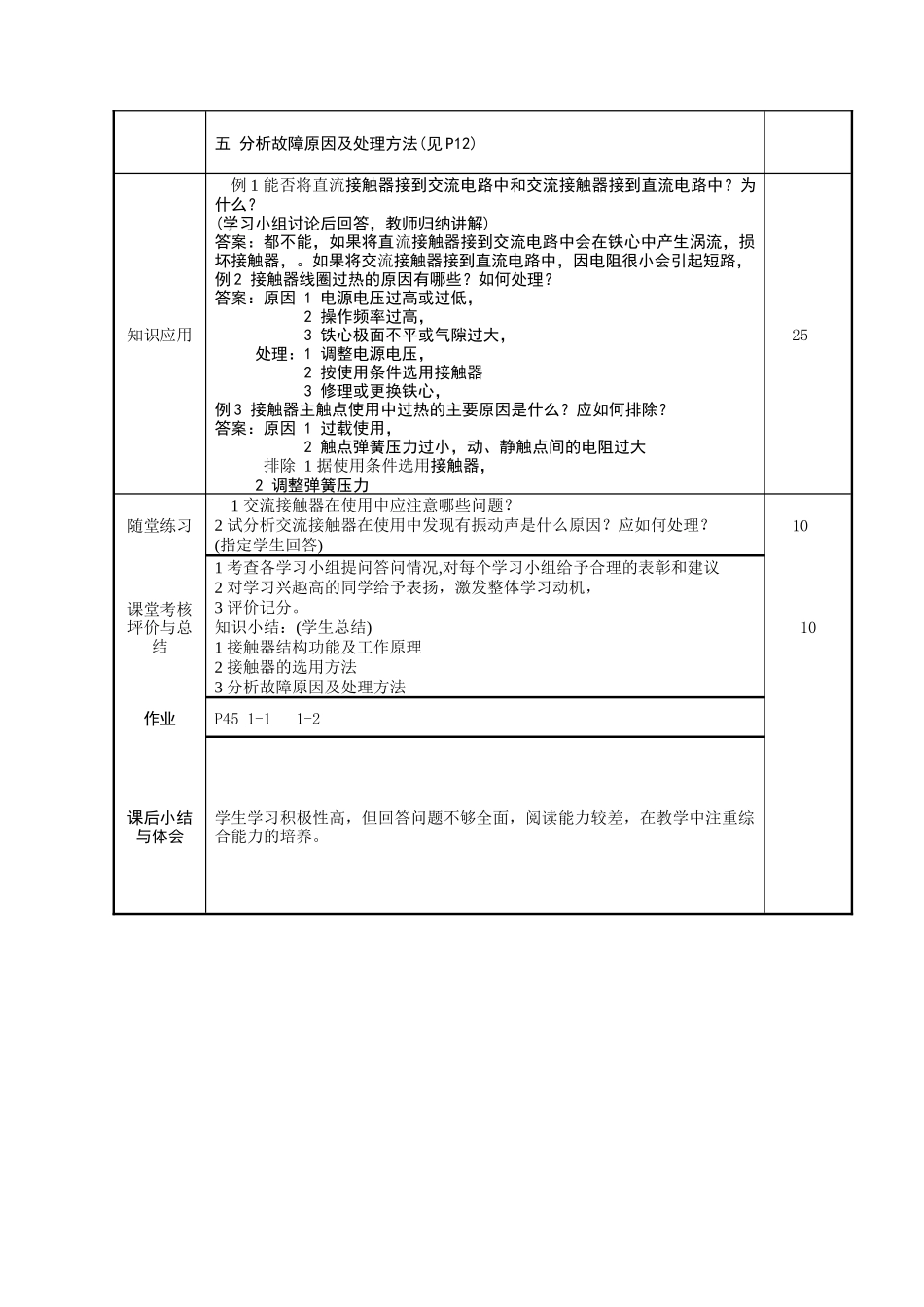

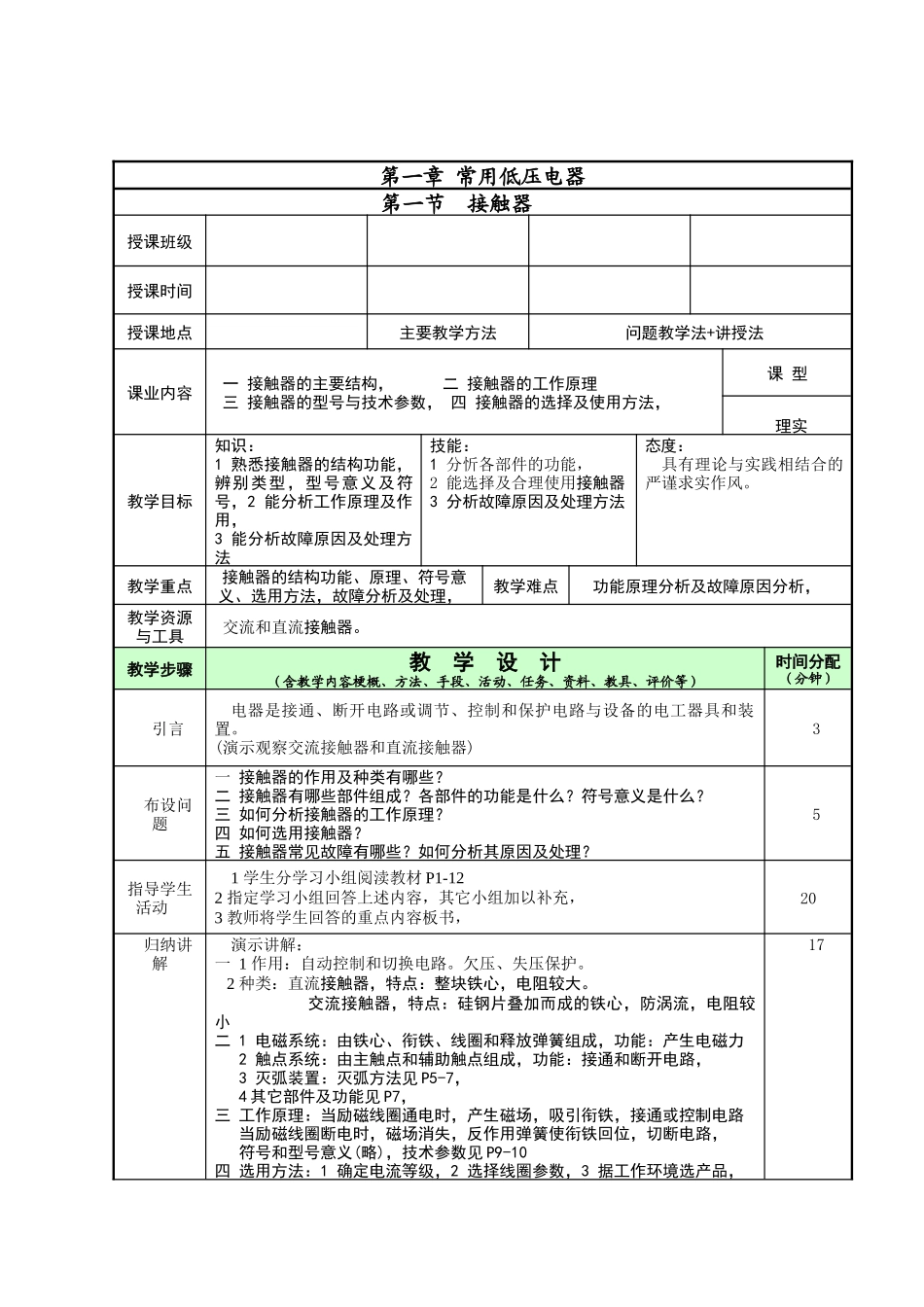

第一章 常用低压电器 第一节 接触器授课班级 授课时间授课地点主要教学方法 问题教学法+讲授法课业内容 一 接触器的主要结构， 二 接触器的工作原理 三 接触器的型号与技术参数， 四 接触器的选择及使用方法，课 型 理实教学目标知识：1 熟悉接触器的结构功能，辨别类型，型号意义及符号，2 能分析工作原理及作用，3 能分析故障原因及处理方法技能：1 分忻各部件的功能，2 能选择及合理使用接触器3 分析故障原因及处理方法态度：具有理论与实践相结合的严谨求实作风。教学重点接触器的结构功能、原理、符号意义、选用方法，故障分析及处理， 教学难点功能原理分析及故障原因分析， 教学资源与工具 交流和直流接触器。教学步骤教 学 设 计（含教学内容梗概、方法、手段、活动、任务、资料、教具、评价等）时间分配（分钟） 引言 电器是接通、断开电路或调节、控制和保护电路与设备的电工器具和装置。(演示观察交流接触器和直流接触器) 3 布设问题一 接触器的作用及种类有哪些？二 接触器有哪些部件组成？各部件的功能是什么？符号意义是什么？三 如何分析接触器的工作原理？四 如何选用接触器？五 接触器常见故障有哪些？如何分析其原因及处理？ 5指导学生活动 1 学生分学习小组阅渎教材 P1-122 指定学习小组回答上述内容，其它小组加以补充，3 教师将学生回答的重点内容板书，20 归纳讲解 演示讲解：一 1 作用：自动控制和切换电路。欠压、失压保护。 2 种类：直流接触器，特点：整块铁心，电阻较大。 交流接触器，特点：硅钢片叠加而成的铁心，防涡流，电阻较小二 1 电磁系统：由铁心、衔铁、线圈和释放弹簧组成，功能：产生电磁力 2 触点系统：由主触点和辅助触点组成，功能：接通和断开电路， 3 灭弧装置：灭弧方法见 P5-7， 4 其它部件及功能见 P7，三 工作原理：当励磁线圈通电时，产生磁场，吸引衔铁，接通或控制电路 当励磁线圈断电时，磁场消失，反作用弹簧使衔铁回位，切断电路，符号和型号意义(略)，技术参数见 P9-10四 选用方法：1 确定电流等级，2 选择线圈参数，3 据工作环境选产品， 17五 分析故障原因及处理方法(见 P12)知识应用 例 1 能否将直流接触器接到交流电路中和交流接触器接到直流电路中？为什么？(学习小组讨论后回答，教师归纳讲解)答案：都不能，如果将直流接触器接到交流电路中会在铁心中产生涡流，损坏接触器，。如果将交流接触器接到直流电...
