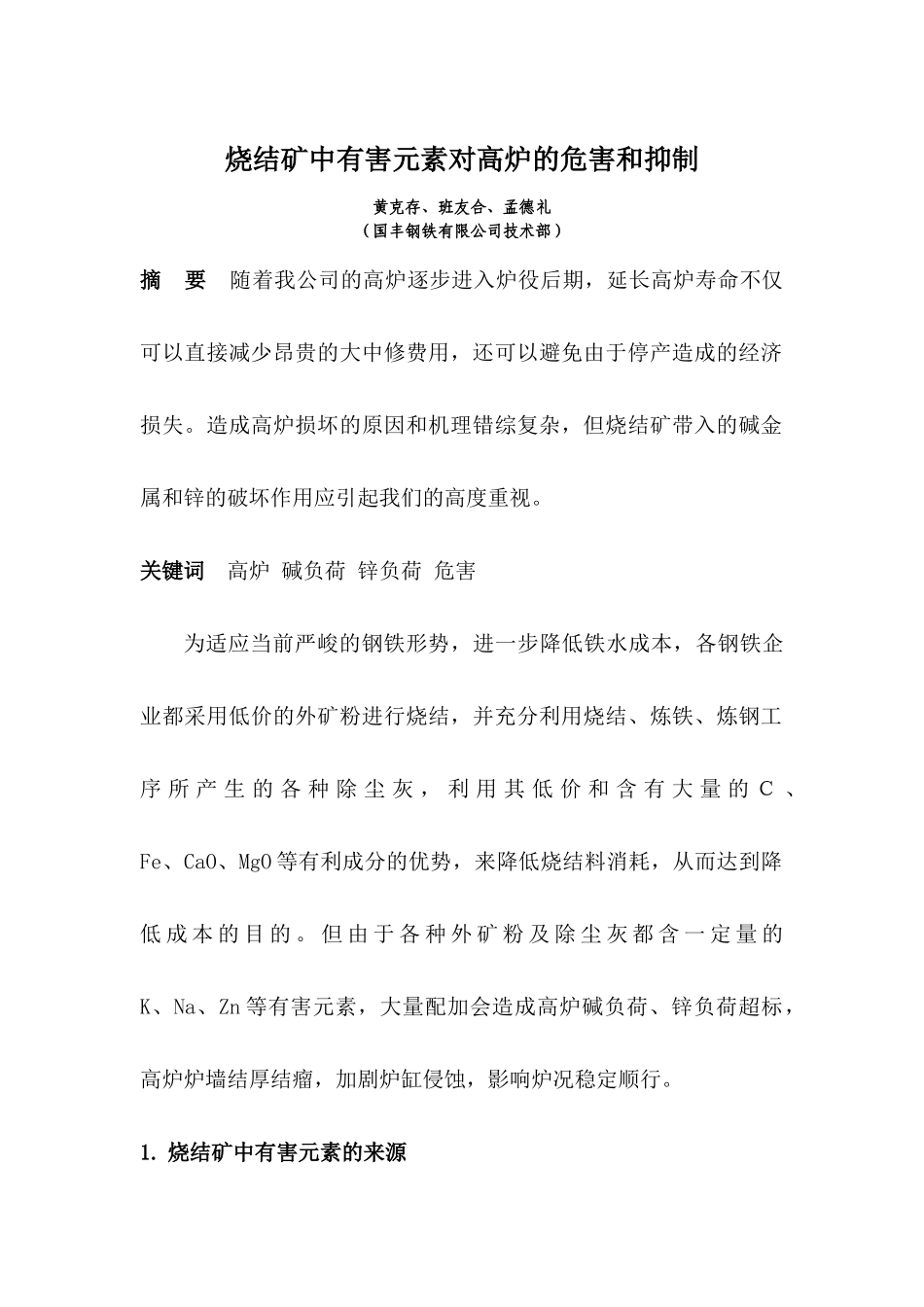

烧结矿中有害元素对高炉的危害和抑制黄克存、班友合、孟德礼（国丰钢铁有限公司技术部）摘 要 随着我公司的高炉逐步进入炉役后期，延长高炉寿命不仅可以直接减少昂贵的大中修费用，还可以避免由于停产造成的经济损失
造成高炉损坏的原因和机理错综复杂，但烧结矿带入的碱金属和锌的破坏作用应引起我们的高度重视
关键词 高炉 碱负荷 锌负荷 危害为适应当前严峻的钢铁形势，进一步降低铁水成本，各钢铁企业都采用低价的外矿粉进行烧结，并充分利用烧结、炼铁、炼钢工序 所 产 生 的 各 种 除 尘 灰 ， 利 用 其 低 价 和 含 有 大 量 的 Ｃ 、Fe、CaO、MgO 等有利成分的优势，来降低烧结料消耗，从而达到降低 成 本 的 目 的
但 由 于 各 种 外 矿 粉 及 除 尘 灰 都 含 一 定 量 的K、Na、Zn 等有害元素，大量配加会造成高炉碱负荷、锌负荷超标，高炉炉墙结厚结瘤，加剧炉缸侵蚀，影响炉况稳定顺行

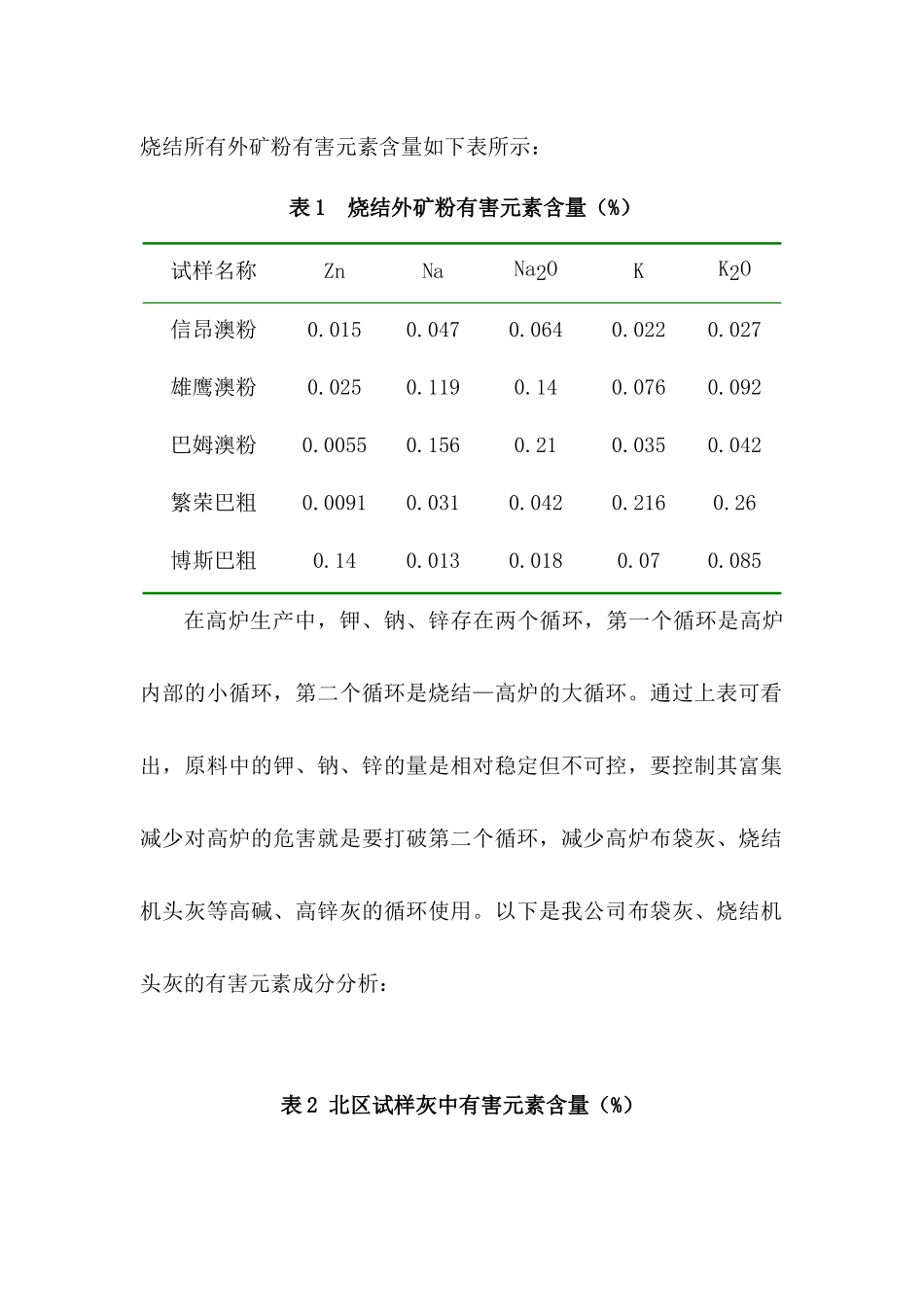

烧结矿中有害元素的来源烧结所有外矿粉有害元素含量如下表所示：表 1 烧结外矿粉有害元素含量（%）试样名称ZnNaNa2OKK2O信昂澳粉0
027雄鹰澳粉0
092巴姆澳粉0
042繁荣巴粗0
26博斯巴粗0
085在高炉生产中，钾、钠、锌存在两个循环，第一个循环是高炉内部的小循环，第二个循环是烧结—高炉的大循环
通过上表可看出，原料中的钾、钠、锌的量是相对稳定但不可控，要控制其富集减少对高炉的危害就是要打破第二个循环，减少高炉布袋灰、烧结机头灰等高碱、高锌灰的循环使用

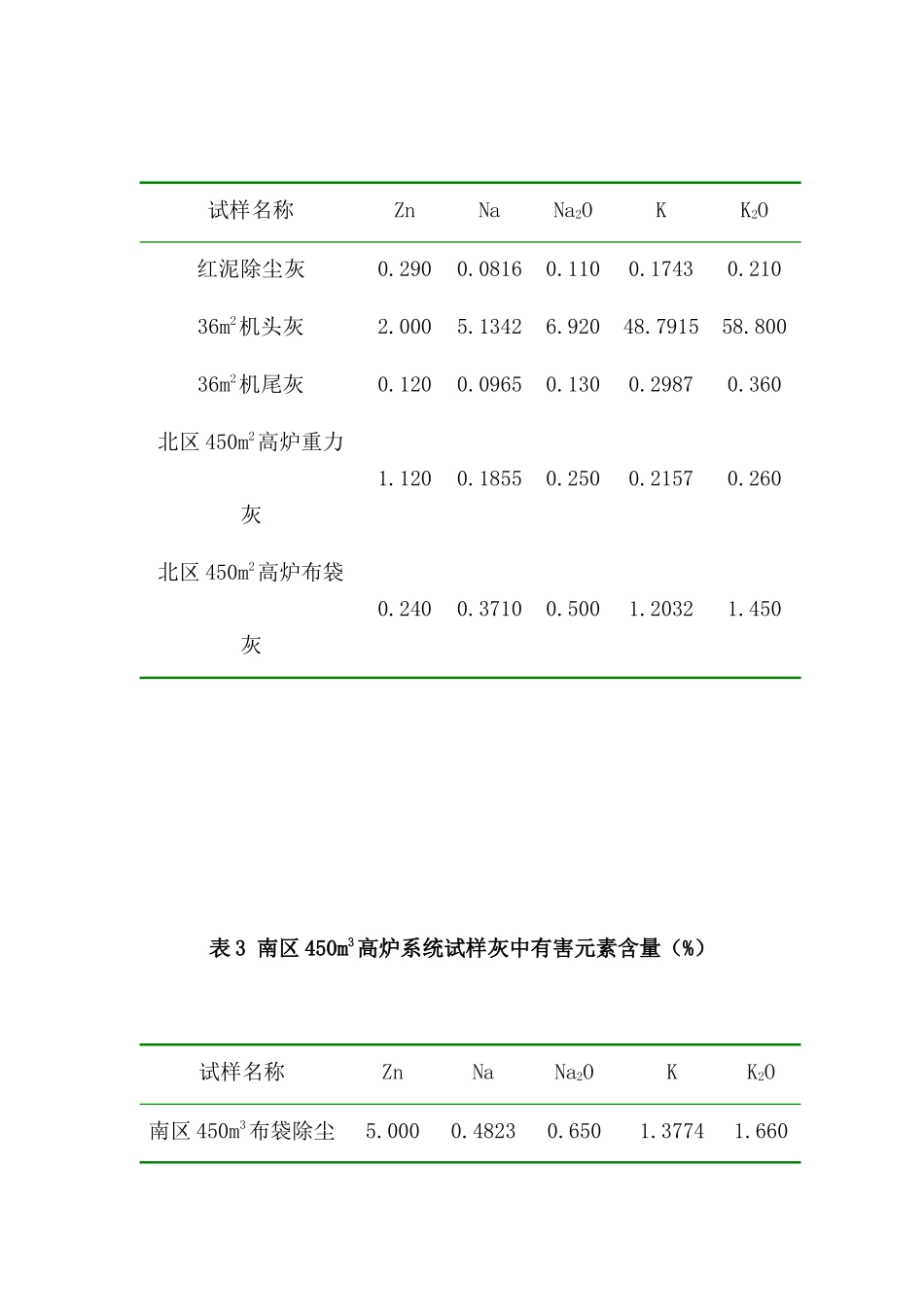

以下是我公司布袋灰、烧结机头灰的有害元素成分分析：表 2 北区试样灰中有害元素含量（%）试样名称ZnNaN
