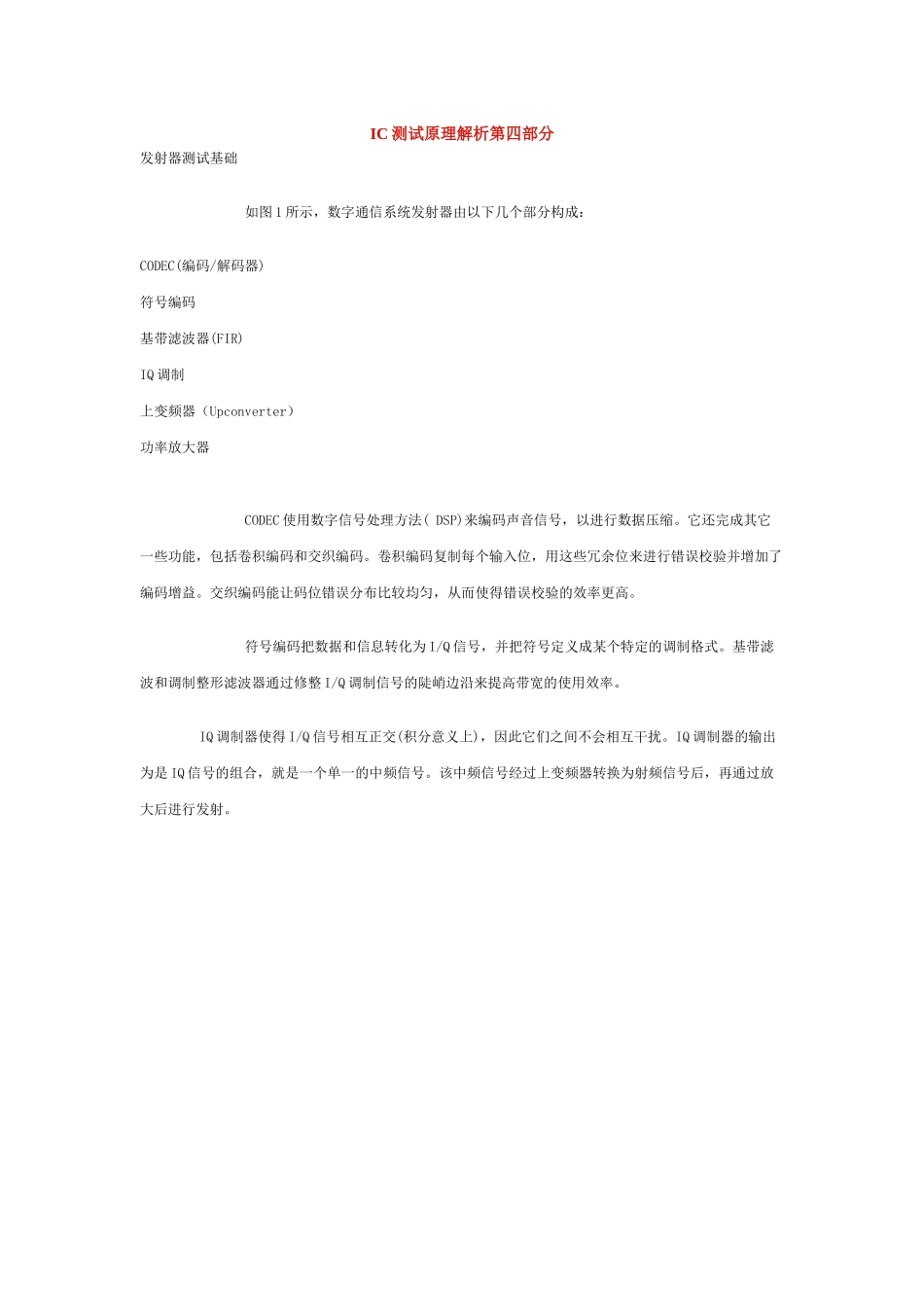

IC测试原理解析 第四部分-射频与无线芯片_第1页
1/7

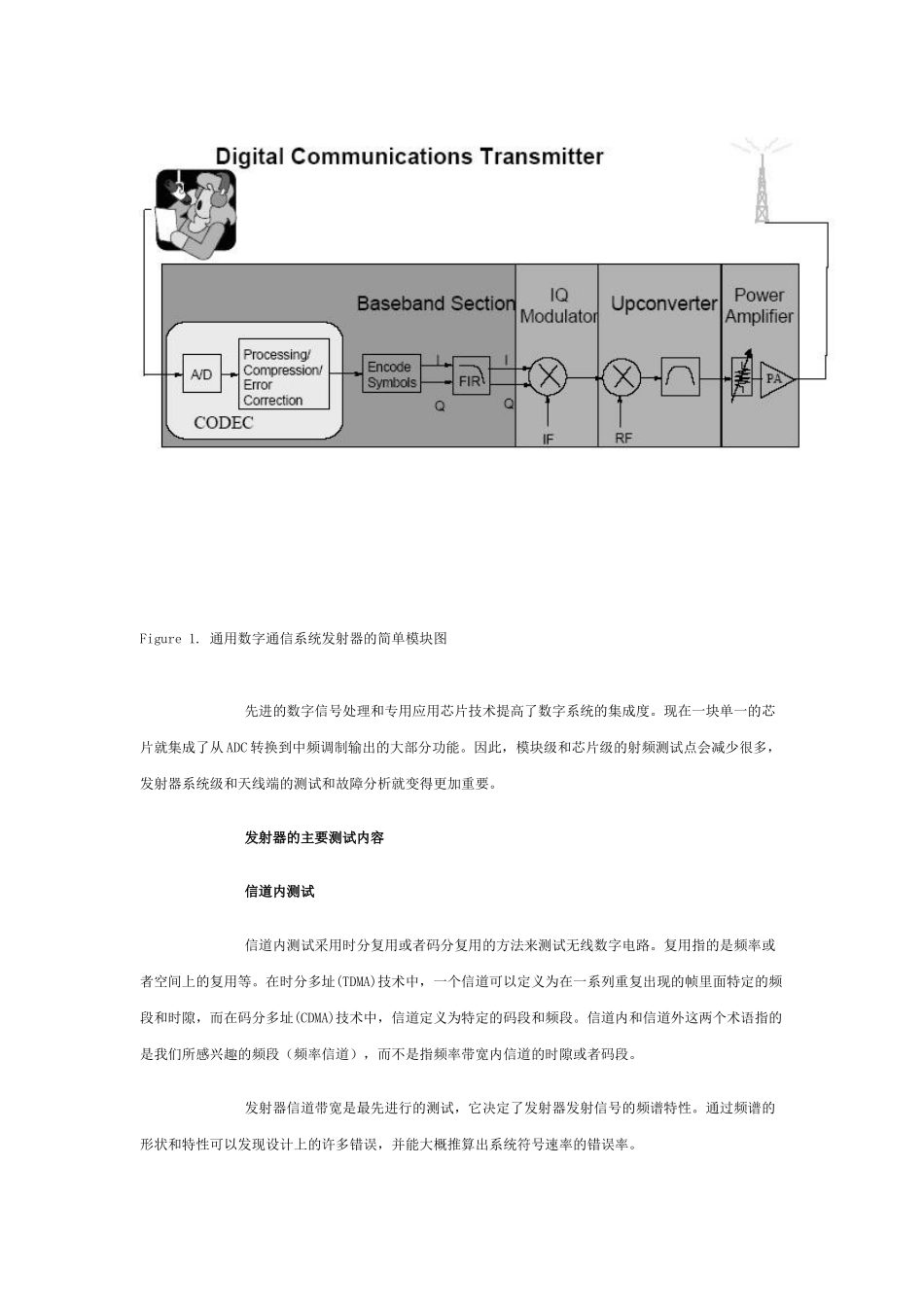

IC测试原理解析 第四部分-射频与无线芯片_第2页
2/7

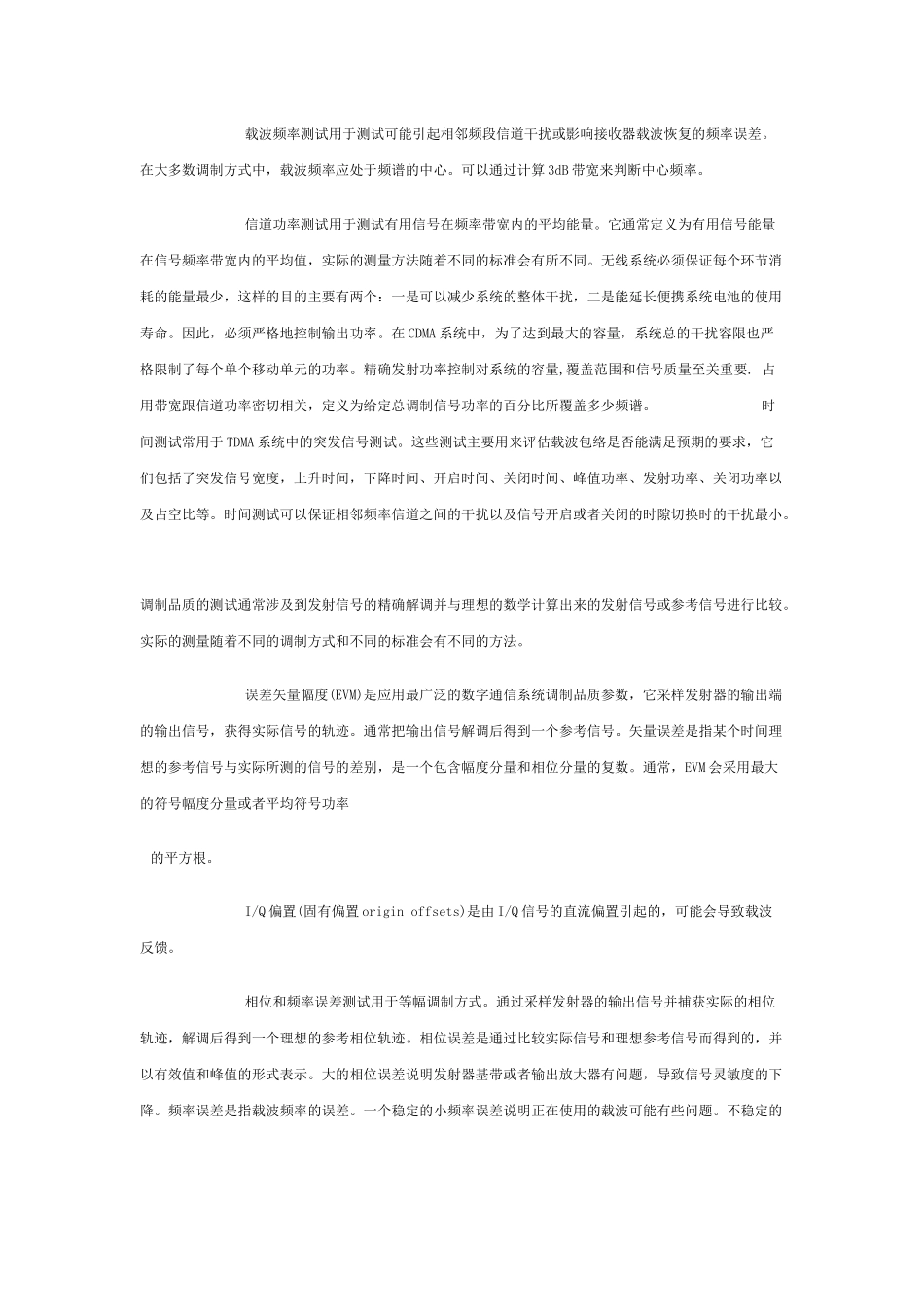

IC测试原理解析 第四部分-射频与无线芯片_第3页
3/7
IC 测试原理解析第四部分发射器测试基础 如图 1 所示,数字通信系统发射器由以下几个部分构成: CODEC(编码/解码器) 符号编码 基带滤波器(FIR) IQ 调制 上变频器(Upconverter) 功率放大器 CODEC 使用数字信号处理方法( DSP)来编码声音信号,以进行数据压缩。它还完成其它一些功能,包括卷积编码和交织编码。卷积编码复制每个输入位,用这些冗余位来进行错误校验并增加了编码增益。交织编码能让码位错误分布比较均匀,从而使得错误校验的效率更高。 符号编码把数据和信息转化为 I/Q 信号,并把符号定义成某个特定的调制格式。基带滤波和调制整形滤波器通过修整 I/Q 调制信号的陡峭边沿来提高带宽的使用效率。 IQ 调制器使得 I/Q 信号相互正交(积分意义上),因此它们之间不会相互干扰。IQ 调制器的输出为是 IQ 信号的组合,就是一个单一的中频信号。该中频信号经过上变频器转换为射频信号后,再通过放大后进行发射。 Figure 1. 通用数字通信系统发射器的简单模块图 先进的数字信号处理和专用应用芯片技术提高了数字系统的集成度。现在一块单一的芯片就集成了从 ADC 转换到中频调制输出的大部分功能。因此,模块级和芯片级的射频测试点会减少很多,发射器系统级和天线端的测试和故障分析就变得更加重要。 发射器的主要测试内容 信道内测试 信道内测试采用时分复用或者码分复用的方法来测试无线数字电路。复用指的是频率或者空间上的复用等。在时分多址(TDMA)技术中,一个信道可以定义为在一系列重复出现的帧里面特定的频段和时隙,而在码分多址(CDMA)技术中,信道定义为特定的码段和频段。信道内和信道外这两个术语指的是我们所感兴趣的频段(频率信道),而不是指频率带宽内信道的时隙或者码段。 发射器信道带宽是最先进行的测试,它决定了发射器发射信号的频谱特性。通过频谱的形状和特性可以发现设计上的许多错误,并能大概推算出系统符号速率的错误率。 载波频率测试用于测试可能引起相邻频段信道干扰或影响接收器载波恢复的频率误差。在大多数调制方式中,载波频率应处于频谱的中心。可以通过计算 3dB 带宽来判断中心频率。 信道功率测试用于测试有用信号在频率带宽内的平均能量。它通常定义为有用信号能量在信号频率带宽内的平均值,实际的测量方法随着不同的标准会有所不同。无线系统必须保证每个环节消耗的能量最少,这样的目的主要有两个:一是可以减少系统的整体干扰,二是能延长便携系统电池的...
