铁路集装箱运输相关技术条件 - 附件九VIP免费

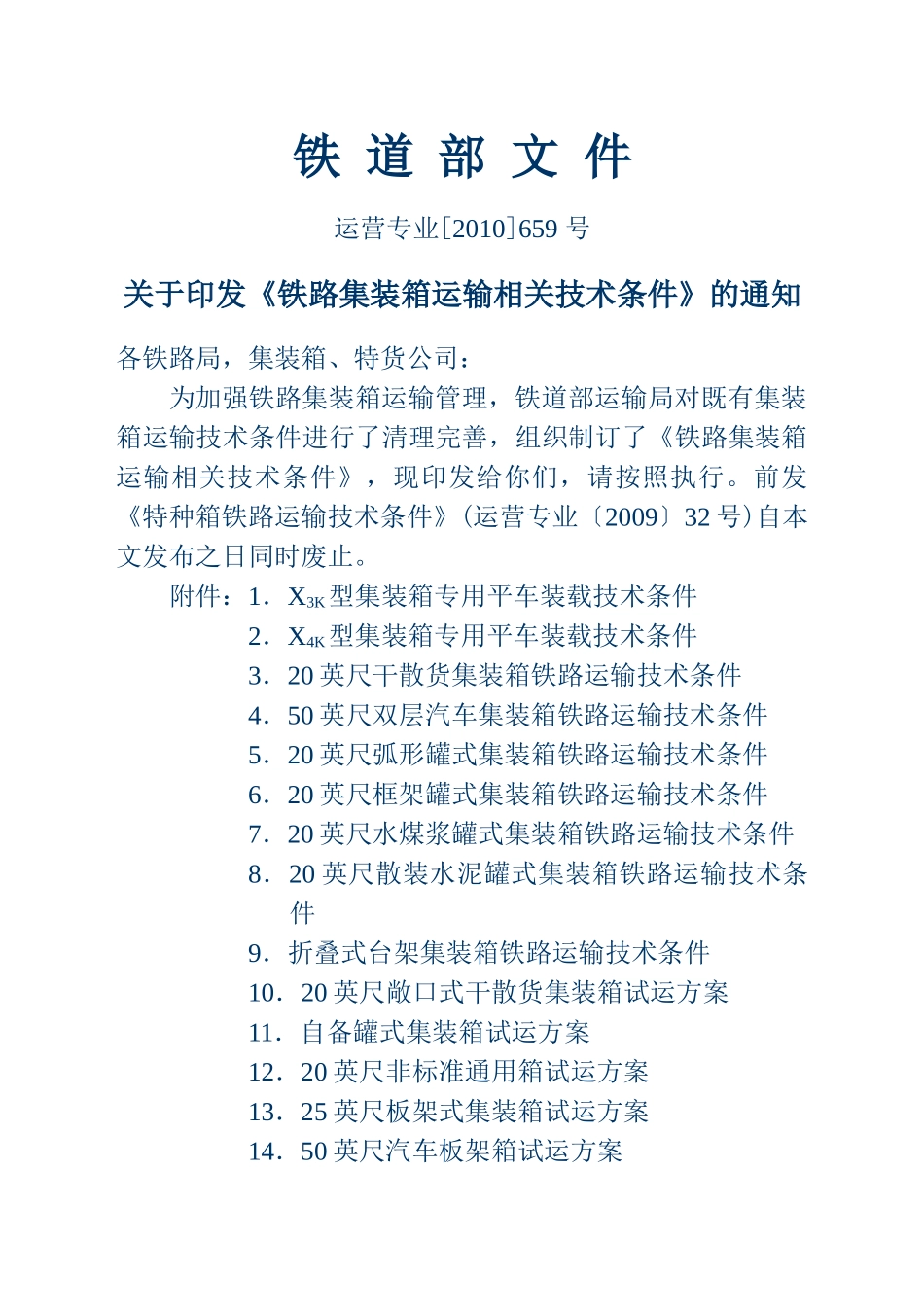

铁路集装箱运输相关技术条件 - 附件九_第1页
1/12

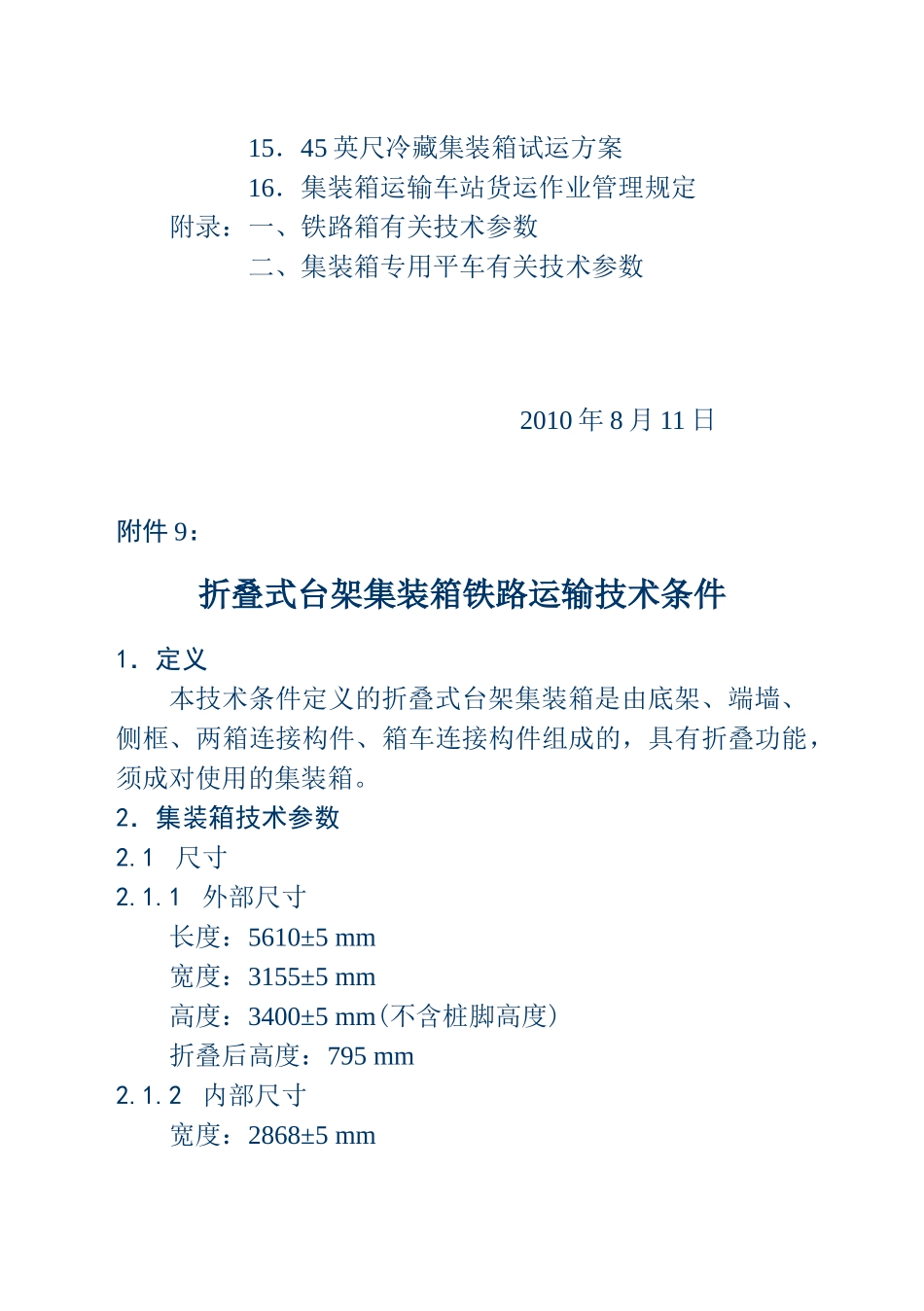

铁路集装箱运输相关技术条件 - 附件九_第2页
2/12
铁路集装箱运输相关技术条件 - 附件九_第3页
3/12
铁 道 部 文 件运营专业[2010]659 号关于印发《铁路集装箱运输相关技术条件》的通知各铁路局,集装箱、特货公司:为加强铁路集装箱运输管理,铁道部运输局对既有集装箱运输技术条件进行了清理完善,组织制订了《铁路集装箱运输相关技术条件》,现印发给你们,请按照执行。前发《特种箱铁路运输技术条件》(运营专业〔2009〕32 号)自本文发布之日同时废止。附件:1.X3K型集装箱专用平车装载技术条件2.X4K型集装箱专用平车装载技术条件3.20 英尺干散货集装箱铁路运输技术条件4.50 英尺双层汽车集装箱铁路运输技术条件5.20 英尺弧形罐式集装箱铁路运输技术条件6.20 英尺框架罐式集装箱铁路运输技术条件7.20 英尺水煤浆罐式集装箱铁路运输技术条件8.20 英尺散装水泥罐式集装箱铁路运输技术条件9.折叠式台架集装箱铁路运输技术条件10.20 英尺敞口式干散货集装箱试运方案11.自备罐式集装箱试运方案12.20 英尺非标准通用箱试运方案13.25 英尺板架式集装箱试运方案14.50 英尺汽车板架箱试运方案15.45 英尺冷藏集装箱试运方案16.集装箱运输车站货运作业管理规定附录:一、铁路箱有关技术参数二、集装箱专用平车有关技术参数2010 年 8 月 11 日附件 9:折叠式台架集装箱铁路运输技术条件1.定义本技术条件定义的折叠式台架集装箱是由底架、端墙、侧框、两箱连接构件、箱车连接构件组成的,具有折叠功能,须成对使用的集装箱。2.集装箱技术参数2.1 尺寸2.1.1 外部尺寸长度:5610±5 mm宽度:3155±5 mm高度:3400±5 mm(不含桩脚高度)折叠后高度:795 mm2.1.2 内部尺寸宽度:2868±5 mm高度:3180±5 mm2.1.3 两箱相连外部长度(可调)13000±150 mm2.1.4 两箱相连内部长度(可调)12700±150 mm2.2 单箱自重 2500 kg 2.3 双箱额定载重 55000 kg2.4 使用环境温度: –40℃~80℃3.集装箱结构3.1 底架底架包括:底侧梁、底横梁、中心梁、枣核钉、端部桩脚、空箱桩脚、端部桩脚封板、端墙铰链轴、侧框保险销(座)、叠放安全销(座)、两相连杆座。3.2 端墙端墙包括:端墙角柱、端板、斜支撑和吊环。3.3 侧框侧框包括:侧框立柱、侧框顶梁、侧框底梁、侧框铰链和剪刀撑。3.4 两箱连接构件是指花篮螺栓副(包括螺栓杆和螺栓套)。3.5 箱车连接构件包括:活动螺栓腿、在底架上的端部桩脚和枣核钉。4.集装箱技术要求4.1 材质底架、侧框、端墙等主要结构件采用 Q345,SM490 或同等性能的耐候钢。4.2 ...
