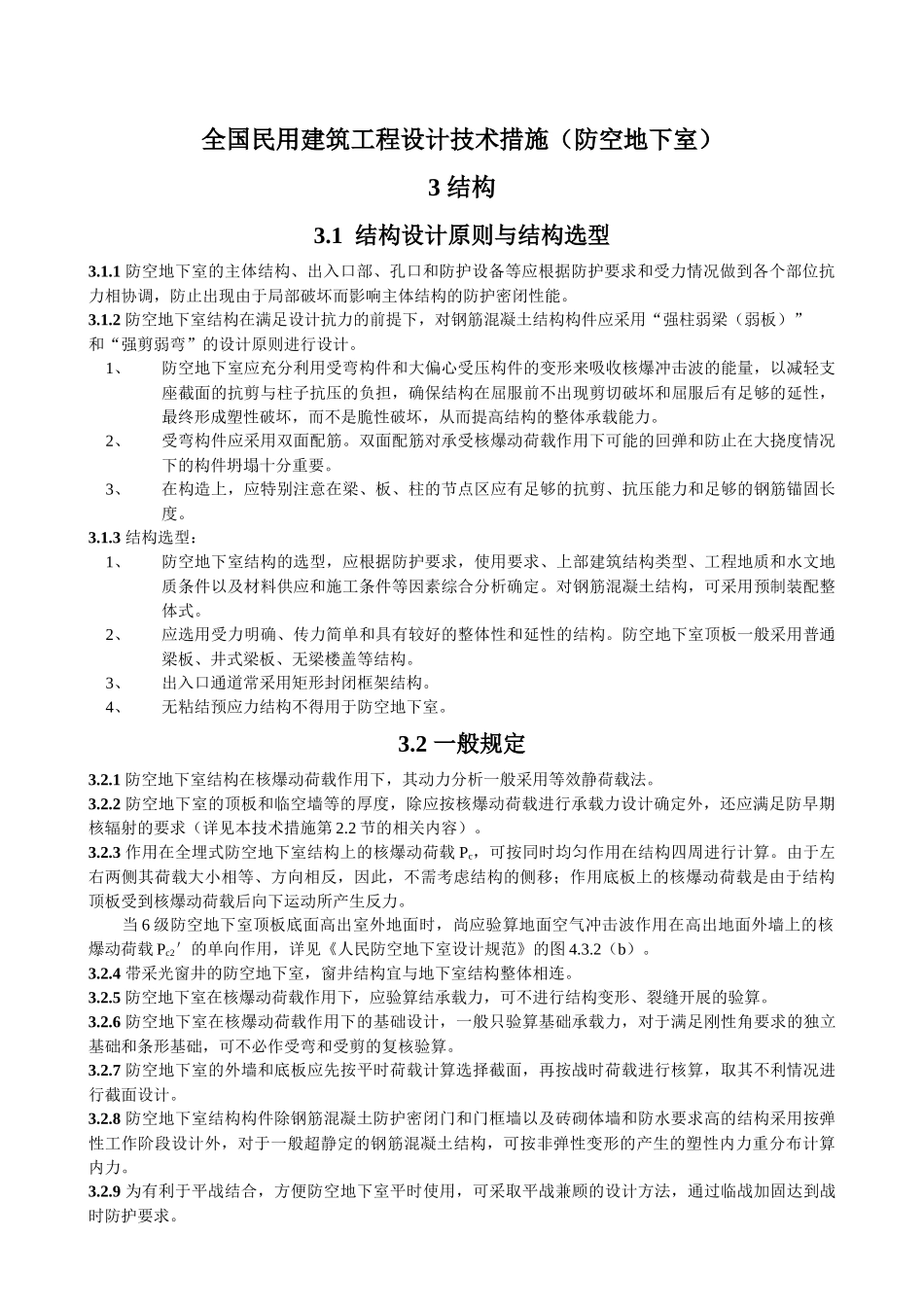

全国民用建筑工程设计技术措施（防空地下室）3 结构3.1 结构设计原则与结构选型3.1.1 防空地下室的主体结构、出入口部、孔口和防护设备等应根据防护要求和受力情况做到各个部位抗力相协调，防止出现由于局部破坏而影响主体结构的防护密闭性能。3.1.2 防空地下室结构在满足设计抗力的前提下，对钢筋混凝土结构构件应采用“强柱弱梁（弱板）”和“强剪弱弯”的设计原则进行设计。1、防空地下室应充分利用受弯构件和大偏心受压构件的变形来吸收核爆冲击波的能量，以减轻支座截面的抗剪与柱子抗压的负担，确保结构在屈服前不出现剪切破坏和屈服后有足够的延性，最终形成塑性破坏，而不是脆性破坏，从而提高结构的整体承载能力。 2、受弯构件应采用双面配筋。双面配筋对承受核爆动荷载作用下可能的回弹和防止在大挠度情况下的构件坍塌十分重要。3、在构造上，应特别注意在梁、板、柱的节点区应有足够的抗剪、抗压能力和足够的钢筋锚固长度。3.1.3 结构选型：1、防空地下室结构的选型，应根据防护要求，使用要求、上部建筑结构类型、工程地质和水文地质条件以及材料供应和施工条件等因素综合分析确定。对钢筋混凝土结构，可采用预制装配整体式。2、应选用受力明确、传力简单和具有较好的整体性和延性的结构。防空地下室顶板一般采用普通梁板、井式梁板、无梁楼盖等结构。3、出入口通道常采用矩形封闭框架结构。4、无粘结预应力结构不得用于防空地下室。3.2 一般规定3.2.1 防空地下室结构在核爆动荷载作用下，其动力分析一般采用等效静荷载法。3.2.2 防空地下室的顶板和临空墙等的厚度，除应按核爆动荷载进行承载力设计确定外，还应满足防早期核辐射的要求（详见本技术措施第 2.2 节的相关内容）。3.2.3 作用在全埋式防空地下室结构上的核爆动荷载 Pc，可按同时均匀作用在结构四周进行计算。由于左右两侧其荷载大小相等、方向相反，因此，不需考虑结构的侧移；作用底板上的核爆动荷载是由于结构顶板受到核爆动荷载后向下运动所产生反力。当 6 级防空地下室顶板底面高出室外地面时，尚应验算地面空气冲击波作用在高出地面外墙上的核爆动荷载 Pc2＇的单向作用，详见《人民防空地下室设计规范》的图 4.3.2（b）。3.2.4 带采光窗井的防空地下室，窗井结构宜与地下室结构整体相连。3.2.5 防空地下室在核爆动荷载作用下，应验算结承载力，可不进行结构变形、裂缝开展的验算。3.2.6 防空地下室在核爆动荷载作用下的基础设计，一般只验算基础...
