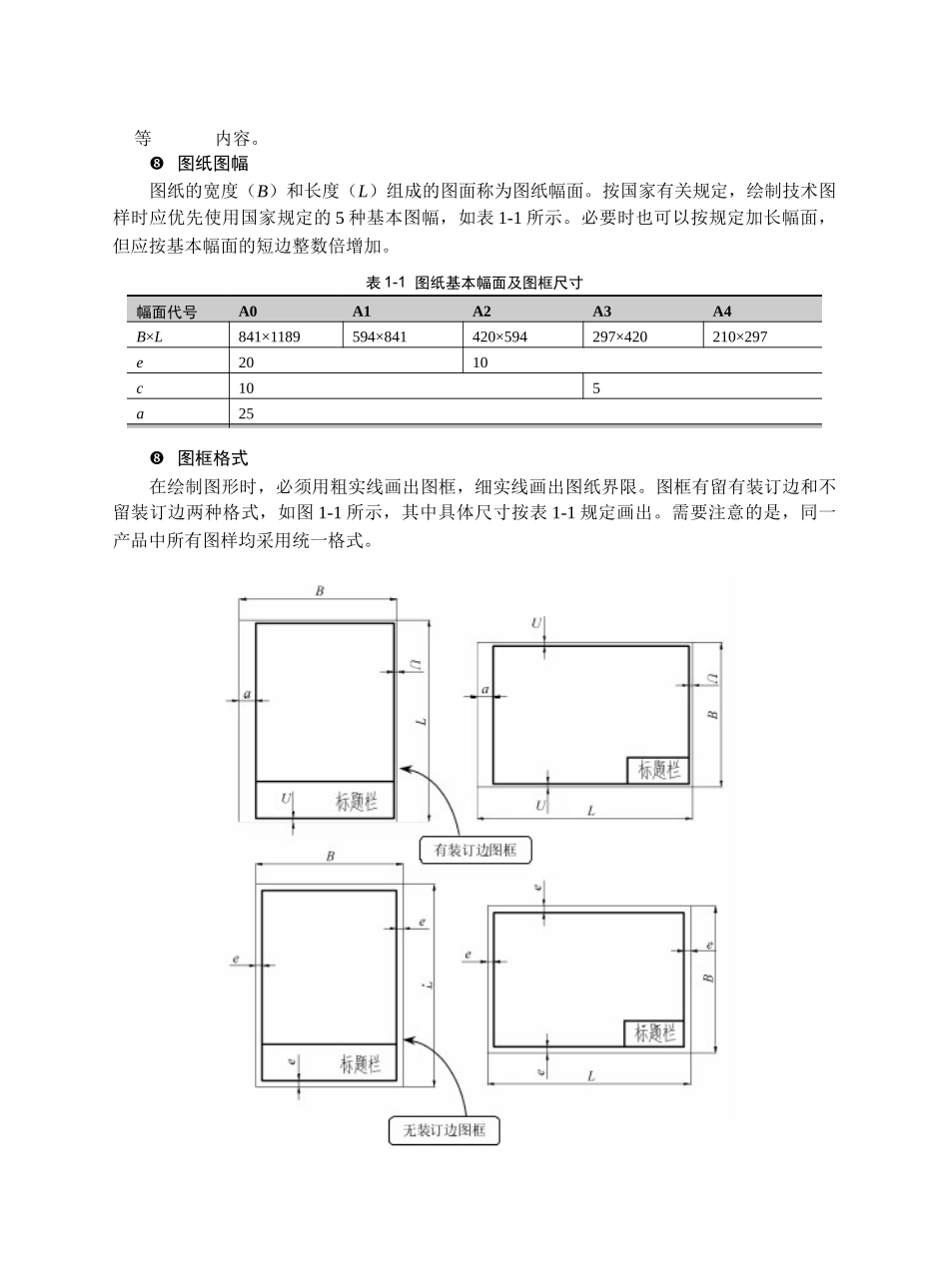

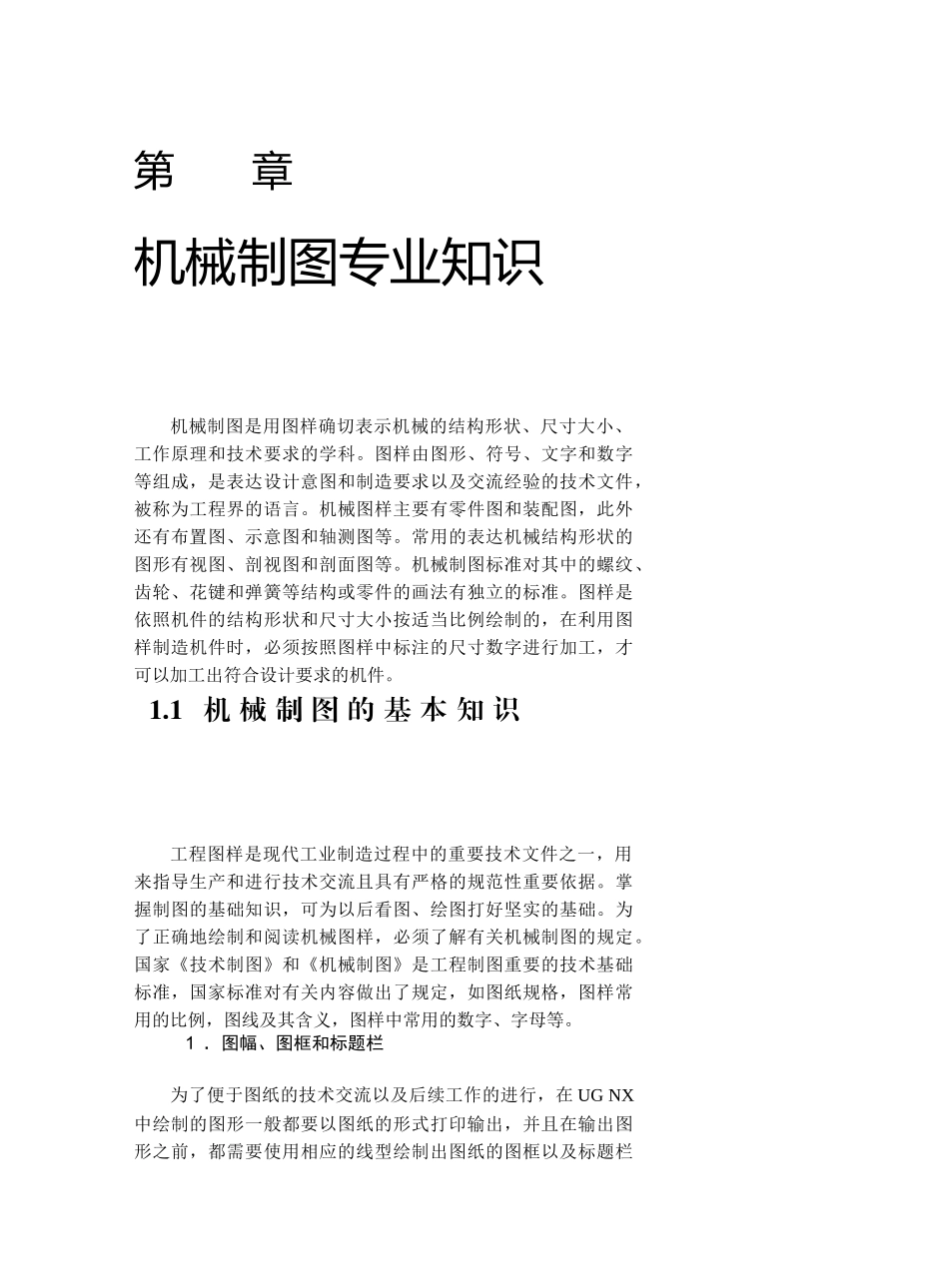

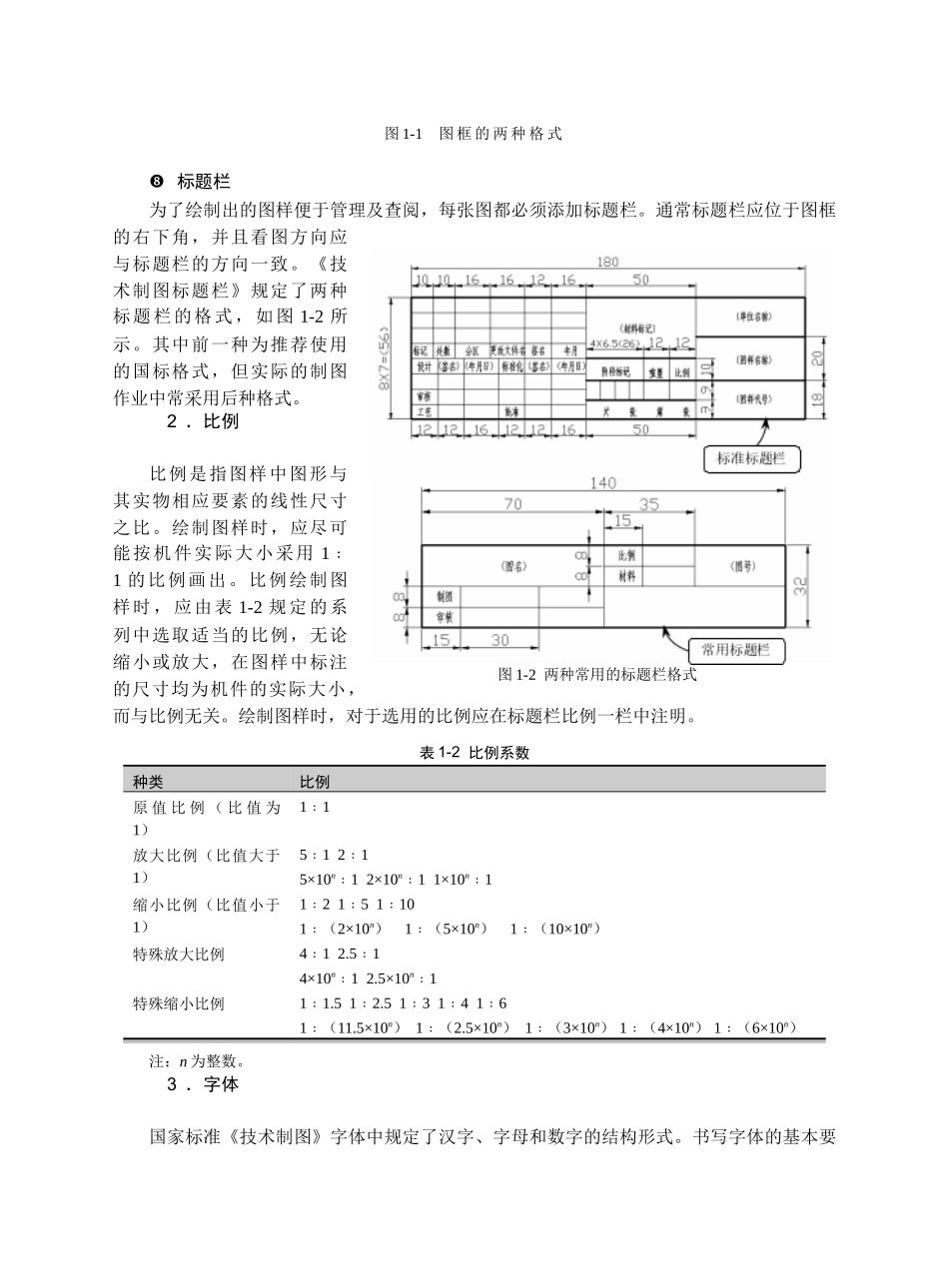

第1 章机械制图专业知识机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，被称为工程界的语言。机械图样主要有零件图和装配图，此外还有布置图、示意图和轴测图等。常用的表达机械结构形状的图形有视图、剖视图和剖面图等。机械制图标准对其中的螺纹、齿轮、花键和弹簧等结构或零件的画法有独立的标准。图样是依照机件的结构形状和尺寸大小按适当比例绘制的，在利用图样制造机件时，必须按照图样中标注的尺寸数字进行加工，才可以加工出符合设计要求的机件。1.1 机 械 制 图 的 基 本 知 识工程图样是现代工业制造过程中的重要技术文件之一，用来指导生产和进行技术交流且具有严格的规范性重要依据。掌握制图的基础知识，可为以后看图、绘图打好坚实的基础。为了正确地绘制和阅读机械图样，必须了解有关机械制图的规定。国家《技术制图》和《机械制图》是工程制图重要的技术基础标准，国家标准对有关内容做出了规定，如图纸规格，图样常用的比例，图线及其含义，图样中常用的数字、字母等。1 ．图幅、图框和标题栏为了便于图纸的技术交流以及后续工作的进行，在 UG NX中绘制的图形一般都要以图纸的形式打印输出，并且在输出图形之前，都需要使用相应的线型绘制出图纸的图框以及标题栏等 内容。 图纸图幅图纸的宽度（B）和长度（L）组成的图面称为图纸幅面。按国家有关规定，绘制技术图样时应优先使用国家规定的 5 种基本图幅，如表 1-1 所示。必要时也可以按规定加长幅面，但应按基本幅面的短边整数倍增加。表 1-1 图纸基本幅面及图框尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297e2010c105a25 图框格式在绘制图形时，必须用粗实线画出图框，细实线画出图纸界限。图框有留有装订边和不留装订边两种格式，如图 1-1 所示，其中具体尺寸按表 1-1 规定画出。需要注意的是，同一产品中所有图样均采用统一格式。图 1-1 图 框 的 两 种 格 式 标题栏为了绘制出的图样便于管理及查阅，每张图都必须添加标题栏。通常标题栏应位于图框的右下角，并且看图方向应与标题栏的方向一致。《技术制图标题栏》规定了两种标题栏的格式，如图 1-2 所示。其中前一种为推荐使用的国标格式，但实际的制图作业中常采用后种格式。2 ．比例比例是指图样中图形与其实物相应要素的线...
