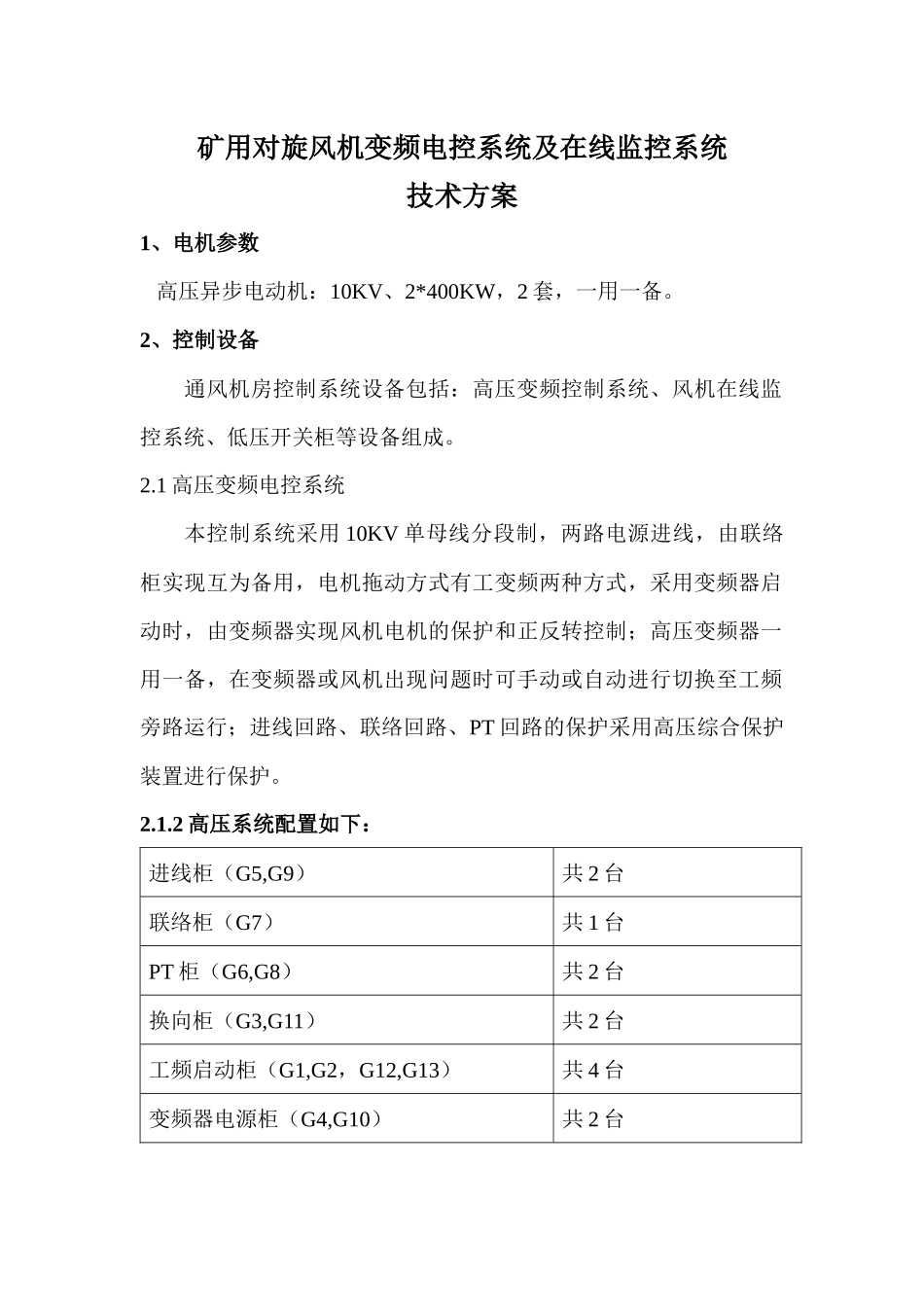

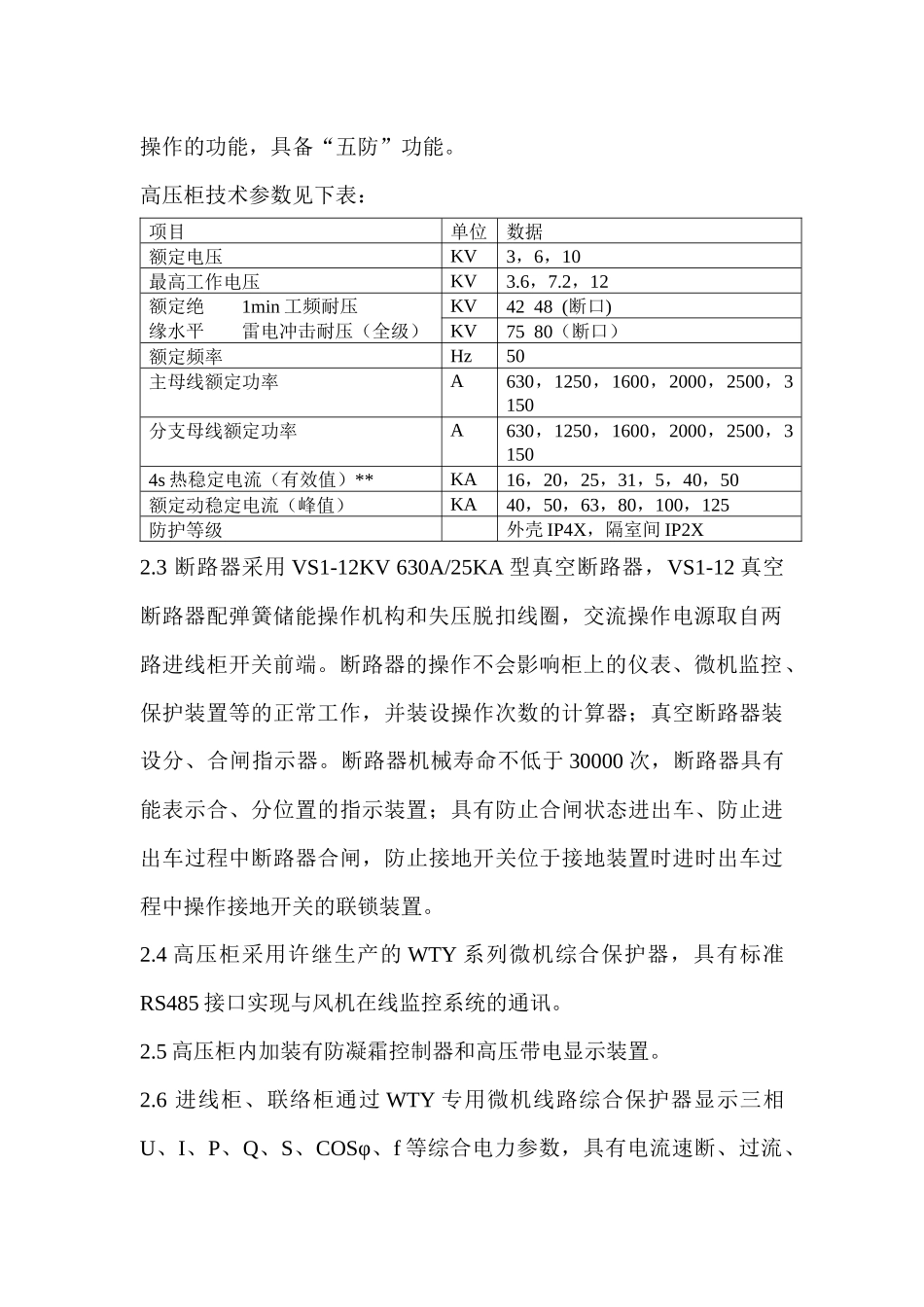

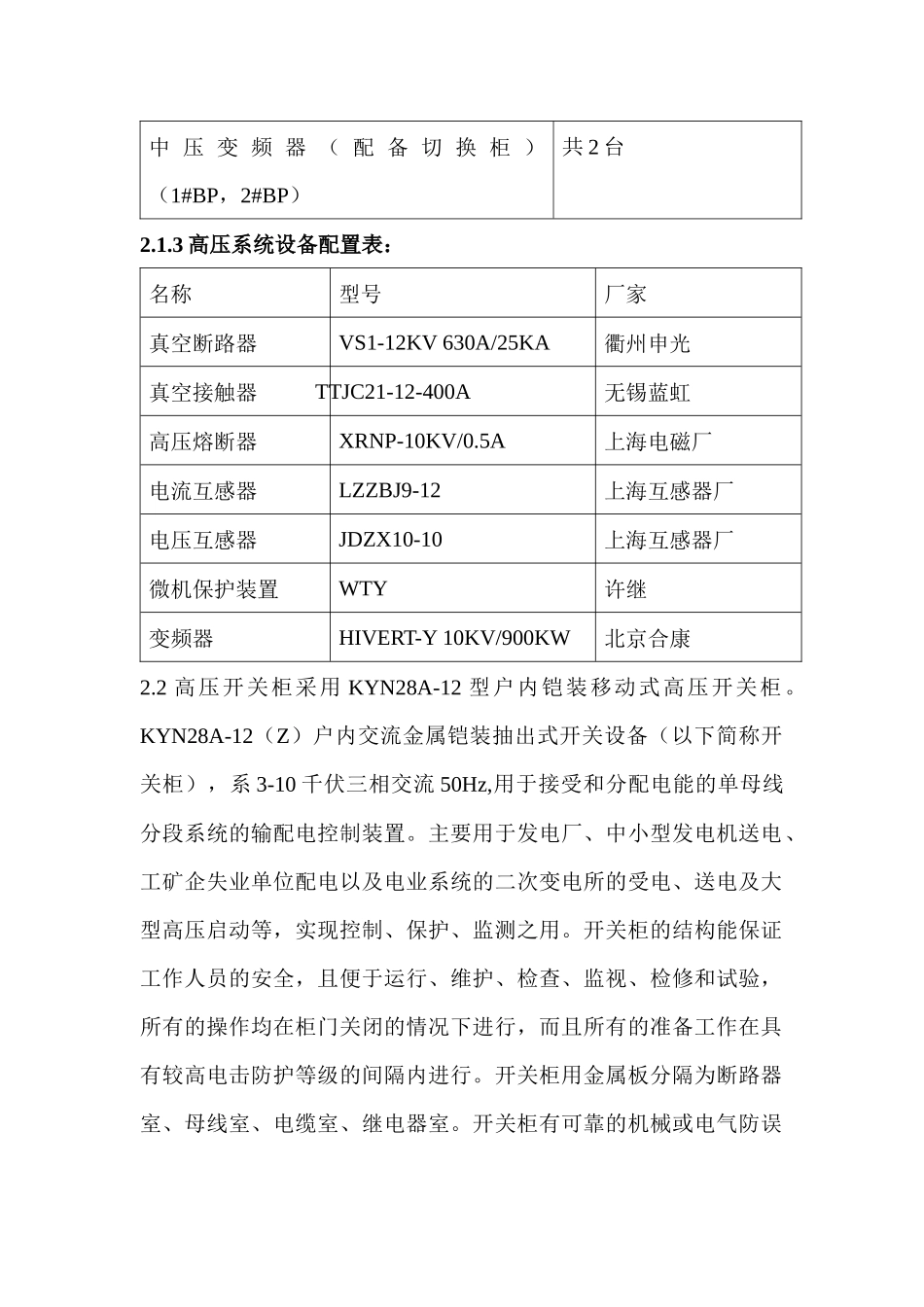

矿用对旋风机变频电控系统及在线监控系统技术方案1、电机参数 高压异步电动机：10KV、2*400KW，2 套，一用一备。2、控制设备通风机房控制系统设备包括：高压变频控制系统、风机在线监控系统、低压开关柜等设备组成。2.1 高压变频电控系统本控制系统采用 10KV 单母线分段制，两路电源进线，由联络柜实现互为备用，电机拖动方式有工变频两种方式，采用变频器启动时，由变频器实现风机电机的保护和正反转控制；高压变频器一用一备，在变频器或风机出现问题时可手动或自动进行切换至工频旁路运行；进线回路、联络回路、PT 回路的保护采用高压综合保护装置进行保护。2.1.2 高压系统配置如下：进线柜（G5,G9）共 2 台联络柜（G7）共 1 台PT 柜（G6,G8）共 2 台换向柜（G3,G11）共 2 台工频启动柜（G1,G2，G12,G13）共 4 台变频器电源柜（G4,G10）共 2 台中 压 变 频 器 （ 配 备 切 换 柜 ）（1#BP，2#BP）共 2 台2.1.3 高压系统设备配置表：名称型号厂家真空断路器VS1-12KV 630A/25KA衢州申光真空接触器TTJC21-12-400A无锡蓝虹高压熔断器XRNP-10KV/0.5A上海电磁厂电流互感器LZZBJ9-12上海互感器厂电压互感器JDZX10-10上海互感器厂微机保护装置WTY许继变频器HIVERT-Y 10KV/900KW北京合康2.2 高压开关柜采用 KYN28A-12 型户内铠装移动式高压开关柜。KYN28A-12（Z）户内交流金属铠装抽出式开关设备（以下简称开关柜），系 3-10 千伏三相交流 50Hz,用于接受和分配电能的单母线分段系统的输配电控制装置。主要用于发电厂、中小型发电机送电、工矿企失业单位配电以及电业系统的二次变电所的受电、送电及大型高压启动等，实现控制、保护、监测之用。开关柜的结构能保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验，所有的操作均在柜门关闭的情况下进行，而且所有的准备工作在具有较高电击防护等级的间隔内进行。开关柜用金属板分隔为断路器室、母线室、电缆室、继电器室。开关柜有可靠的机械或电气防误操作的功能，具备“五防”功能。高压柜技术参数见下表：项目单位数据额定电压KV3，6，10最高工作电压KV3.6，7.2，12额定绝 1min 工频耐压缘水平 雷电冲击耐压（全级）KV42 48 (断口)KV75 80（断口）额定频率Hz50主母线额定功率A630，1250，1600，2000，2500，3150分支母线额定功率A630，1250，1600，2000，2500，31504s 热稳定电流（有效值）**KA16，20，25，31，5，40，50额定动稳定电流（...
