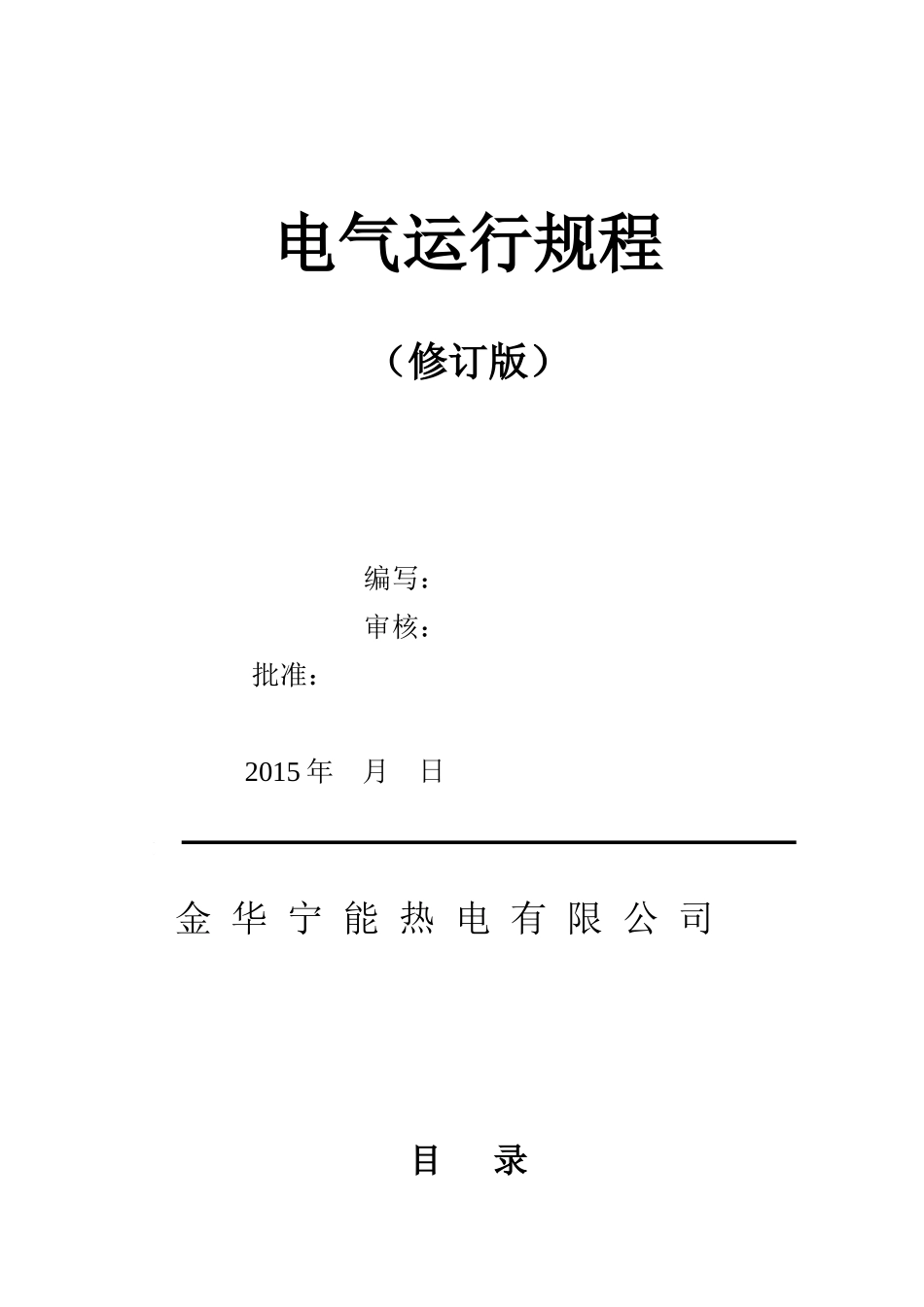

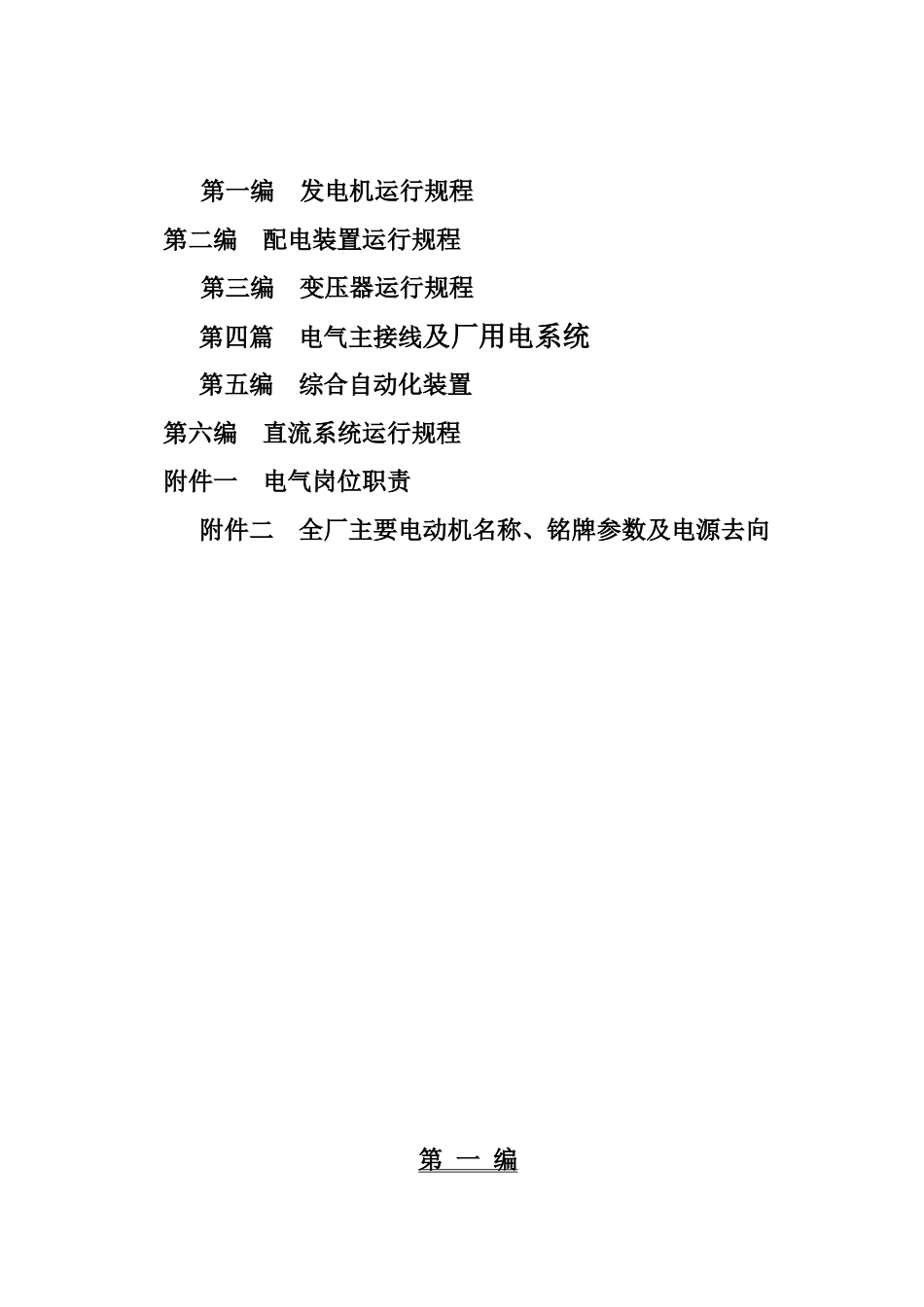

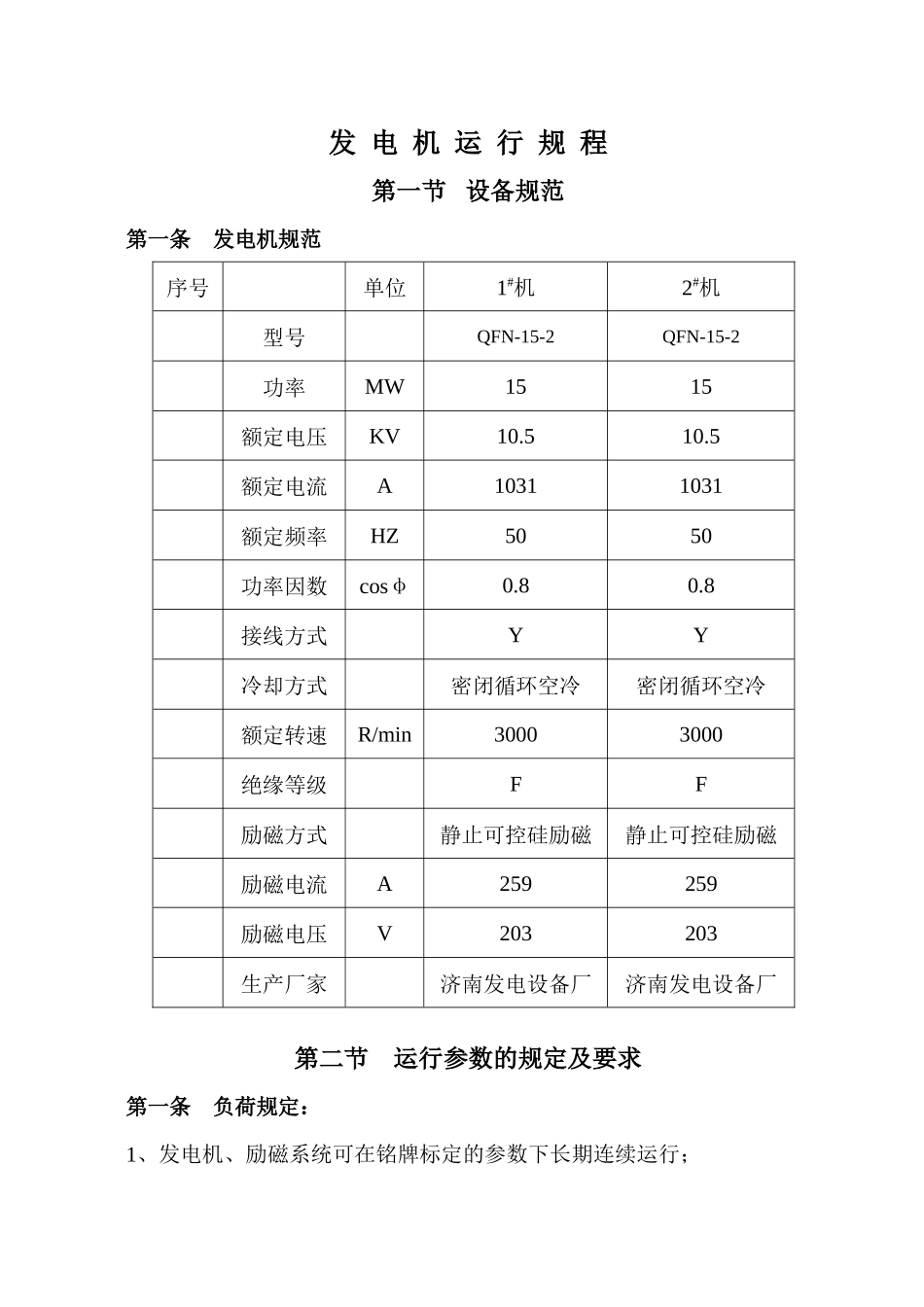

电气运行规程（修订版） 编写： 审核： 批准： 2015 年 月 日 金 华 宁 能 热 电 有 限 公 司目 录 第一编 发电机运行规程 第二编 配电装置运行规程第三编 变压器运行规程第四篇 电气主接线及厂用电系统第五编 综合自动化装置 第六编 直流系统运行规程 附件一 电气岗位职责附件二 全厂主要电动机名称、铭牌参数及电源去向第 一 编发 电 机 运 行 规 程第一节 设备规范第一条 发电机规范序号单位1#机2#机型号QFN-15-2QFN-15-2功率MW1515额定电压KV10.510.5额定电流A10311031额定频率HZ5050功率因数cosφ0.80.8接线方式YY冷却方式密闭循环空冷密闭循环空冷额定转速R/min30003000绝缘等级FF励磁方式静止可控硅励磁静止可控硅励磁励磁电流A259259励磁电压V203203生产厂家济南发电设备厂济南发电设备厂第二节 运行参数的规定及要求第一条 负荷规定：1、发电机、励磁系统可在铭牌标定的参数下长期连续运行；2、在正常运行情况下，机组不得超过负荷运行。第二条 温度的规定：1、发电机各部最大允许温升发电机的主要部件温度测量方法冷却空气温度（℃）+40+30+25 以下最大允许温升定子绕组电阻温度计+65℃+75℃+80℃转子绕组电阻法+90℃+100℃+105℃定子铁芯电阻温度计+65℃+75℃+80℃轴承出油温度计+65℃2、发电机冷却空气相对湿度不得超过 60%，进风温度不得大于 40℃，发电机冷却最低允许进气温度（空气）应以冷却器不凝结水珠为标准通常约在 20℃左右。当进水温度不超过 33℃时，冷却后的气体温度不超过 40℃，如有显著升高，则说明冷却系统不正常或发电机内部损失有增加，应查明原因消除。第三条 绝缘电阻的规定1、发电机定子线圈的绝缘电阻用 2500V 摇表测量，其值应不低于上次数值的 1/3-1/5，其吸收比 R60/R50≥1.3。测量时应将发电机的电压互感器、隔离开关或一次侧熔断器拉开。2、转子线圈对地大于 1MΩ（用 500V 摇表）。3、励磁回路大于 1MΩ（500 摇表）4、如测得绝缘电阻值不满足以上条件时，应采取措施，使其尽快恢复。5、测得的绝缘电阻值应登记在专用的绝缘登记本上。6、发电机在备用状态下，停机超过 7 天后，起动前应全部测量绝缘电阻。第四条 电压的规定：1、发电机正常运行时，定子电压的变化应保持在额定值的±5%范围内，而功率因数为额定值时，其额定容量不变。在上述情况下发电机的出力可保持不变。2、定子电压最高不超过额定的 110%，此时定子电流以发电机容量不...
