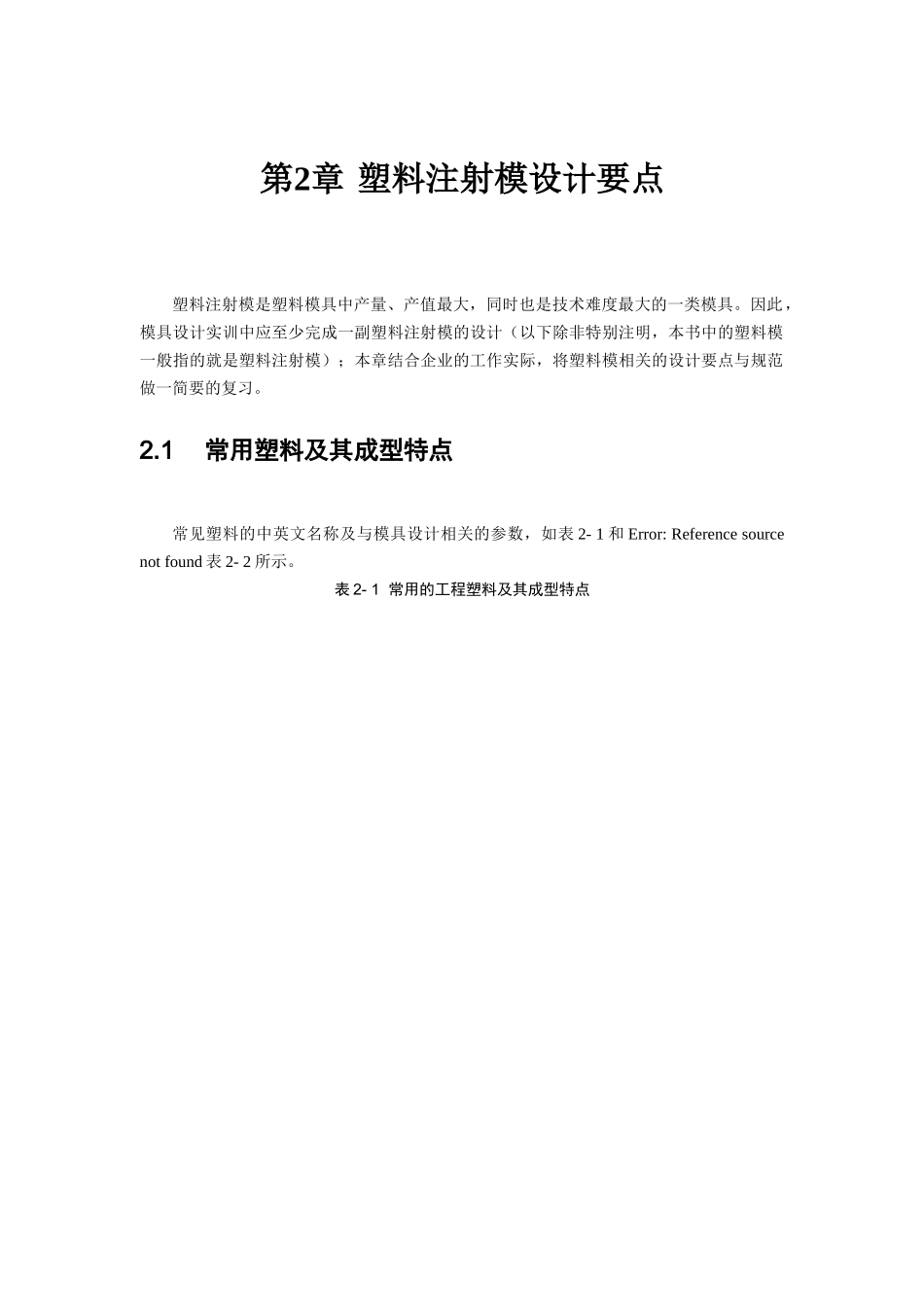

第2章 塑料注射模设计要点_第1页
1/43

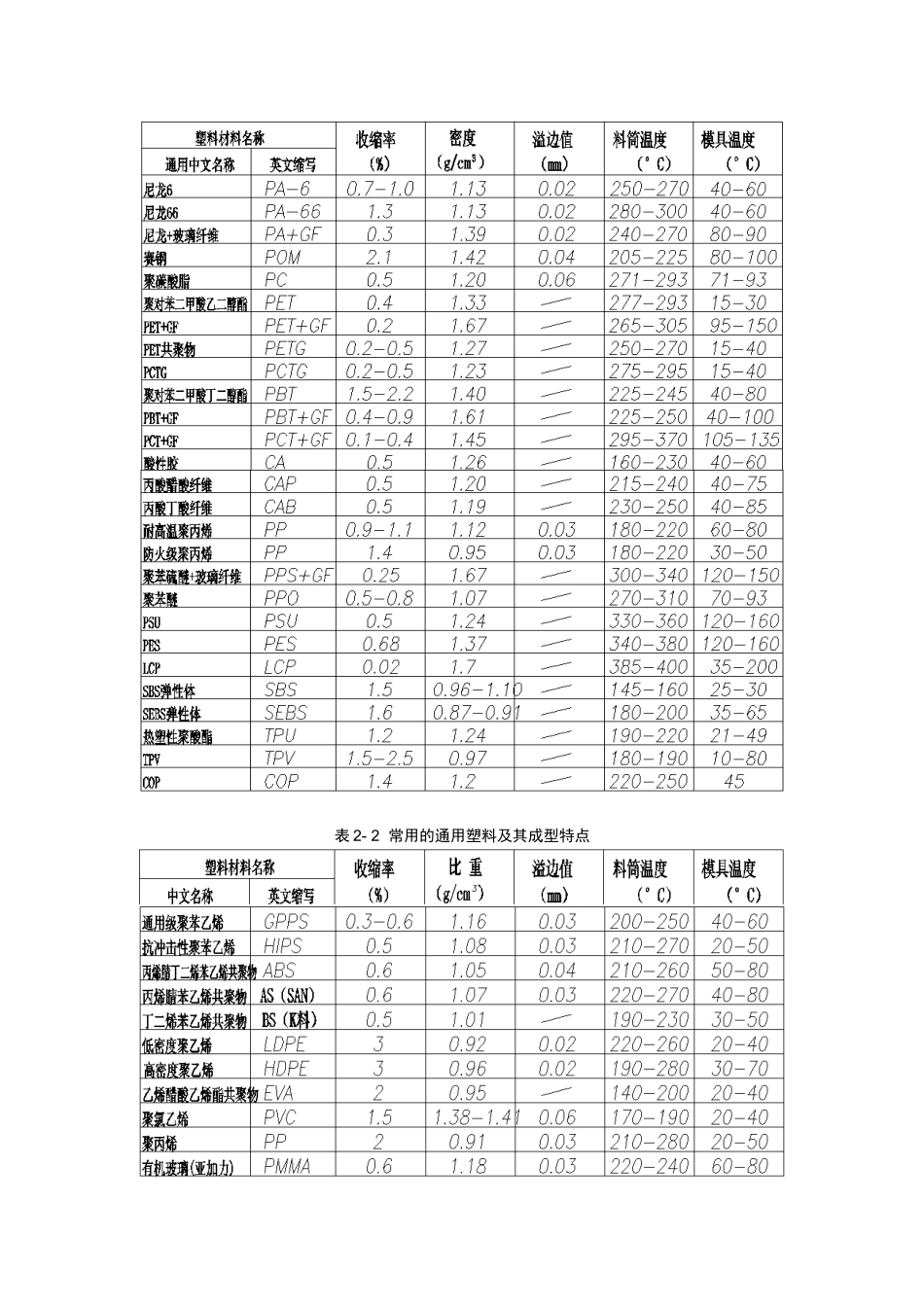

第2章 塑料注射模设计要点_第2页
2/43

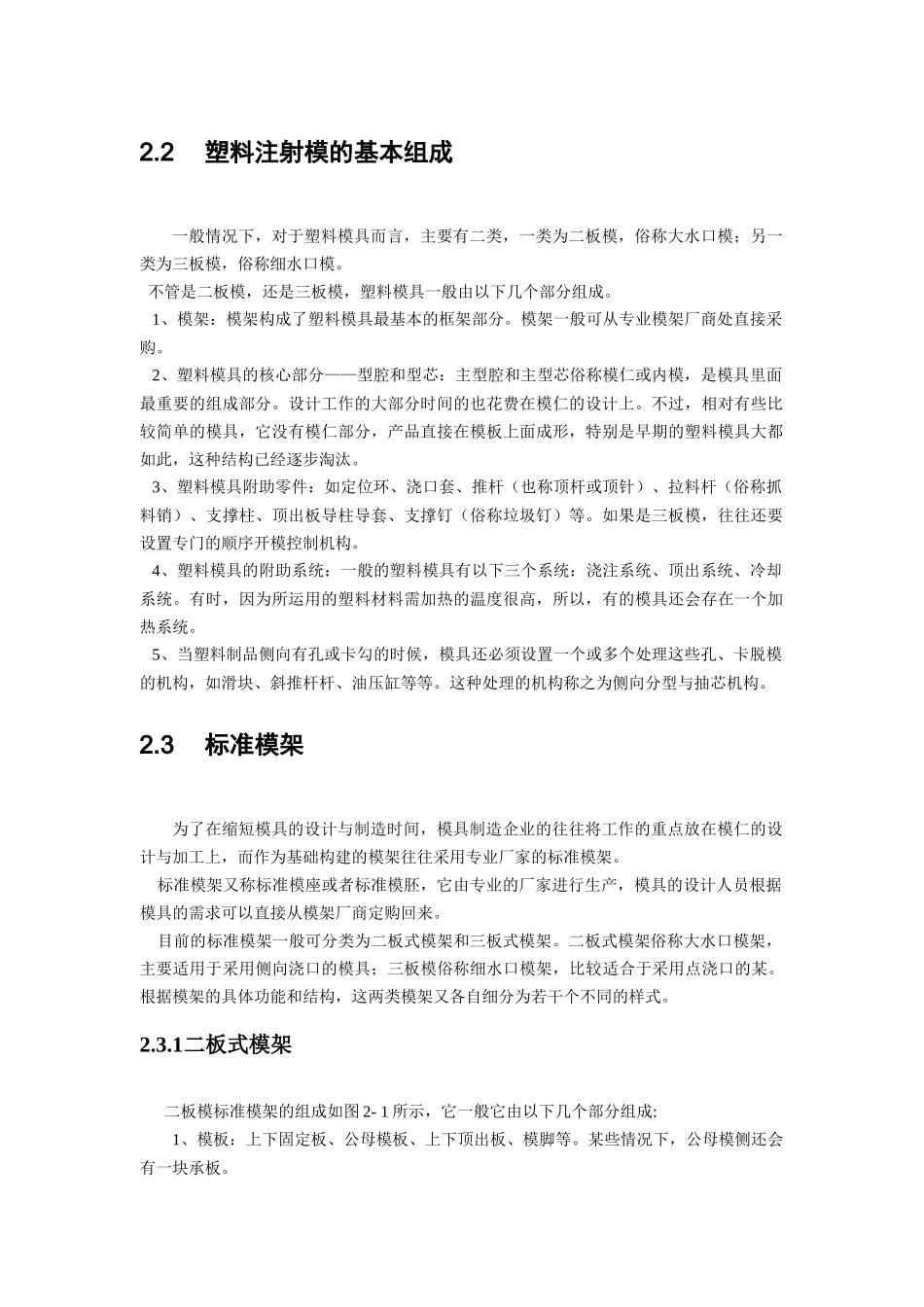

第2章 塑料注射模设计要点_第3页
3/43
第2章 塑料注射模设计要点塑料注射模是塑料模具中产量、产值最大,同时也是技术难度最大的一类模具。因此,模具设计实训中应至少完成一副塑料注射模的设计(以下除非特别注明,本书中的塑料模一般指的就是塑料注射模);本章结合企业的工作实际,将塑料模相关的设计要点与规范做一简要的复习。2.1常用塑料及其成型特点常见塑料的中英文名称及与模具设计相关的参数,如表 2- 1 和 Error: Reference sourcenot found 表 2- 2 所示。表 2- 1 常用的工程塑料及其成型特点表 2- 2 常用的通用塑料及其成型特点2.2塑料注射模的基本组成一般情况下,对于塑料模具而言,主要有二类,一类为二板模,俗称大水口模;另一类为三板模,俗称细水口模。 不管是二板模,还是三板模,塑料模具一般由以下几个部分组成。 1、模架:模架构成了塑料模具最基本的框架部分。模架一般可从专业模架厂商处直接采购。 2、塑料模具的核心部分——型腔和型芯:主型腔和主型芯俗称模仁或内模,是模具里面最重要的组成部分。设计工作的大部分时间的也花费在模仁的设计上。不过,相对有些比较简单的模具,它没有模仁部分,产品直接在模板上面成形,特别是早期的塑料模具大都如此,这种结构已经逐步淘汰。 3、塑料模具附助零件:如定位环、浇口套、推杆(也称顶杆或顶针)、拉料杆(俗称抓料销)、支撑柱、顶出板导柱导套、支撑钉(俗称垃圾钉)等。如果是三板模,往往还要设置专门的顺序开模控制机构。 4、塑料模具的附助系统:一般的塑料模具有以下三个系统:浇注系统、顶出系统、冷却系统。有时,因为所运用的塑料材料需加热的温度很高,所以,有的模具还会存在一个加热系统。 5、当塑料制品侧向有孔或卡勾的时候,模具还必须设置一个或多个处理这些孔、卡脱模的机构,如滑块、斜推杆杆、油压缸等等。这种处理的机构称之为侧向分型与抽芯机构。 2.3标准模架为了在缩短模具的设计与制造时间,模具制造企业的往往将工作的重点放在模仁的设计与加工上,而作为基础构建的模架往往采用专业厂家的标准模架。 标准模架又称标准模座或者标准模胚,它由专业的厂家进行生产,模具的设计人员根据模具的需求可以直接从模架厂商定购回来。 目前的标准模架一般可分类为二板式模架和三板式模架。二板式模架俗称大水口模架,主要适用于采用侧向浇口的模具;三板模俗称细水口模架,比较适合于采用点浇口的某。根据模架的具体功能和结构,这两类模架又各自细分为若干个不...
