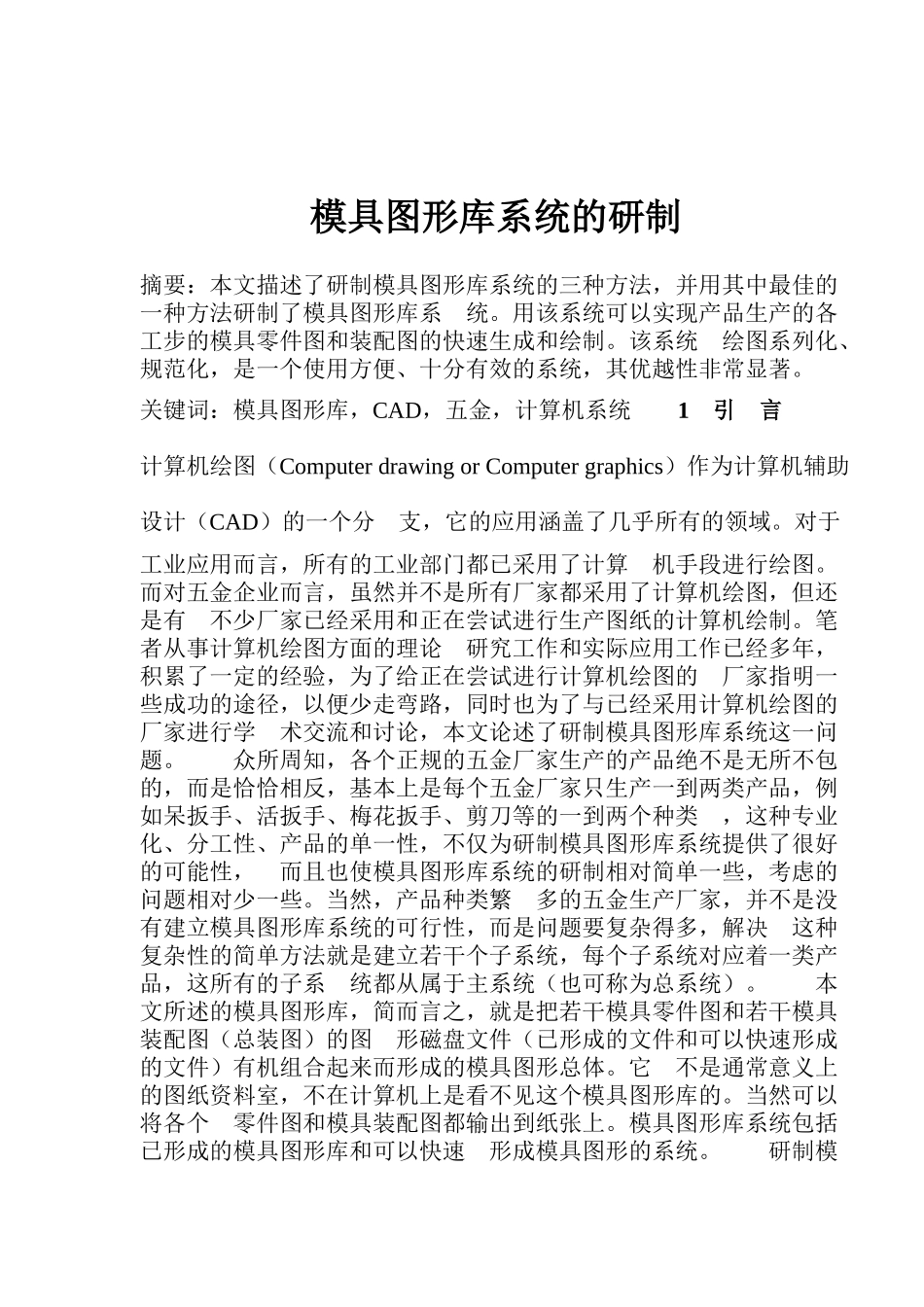

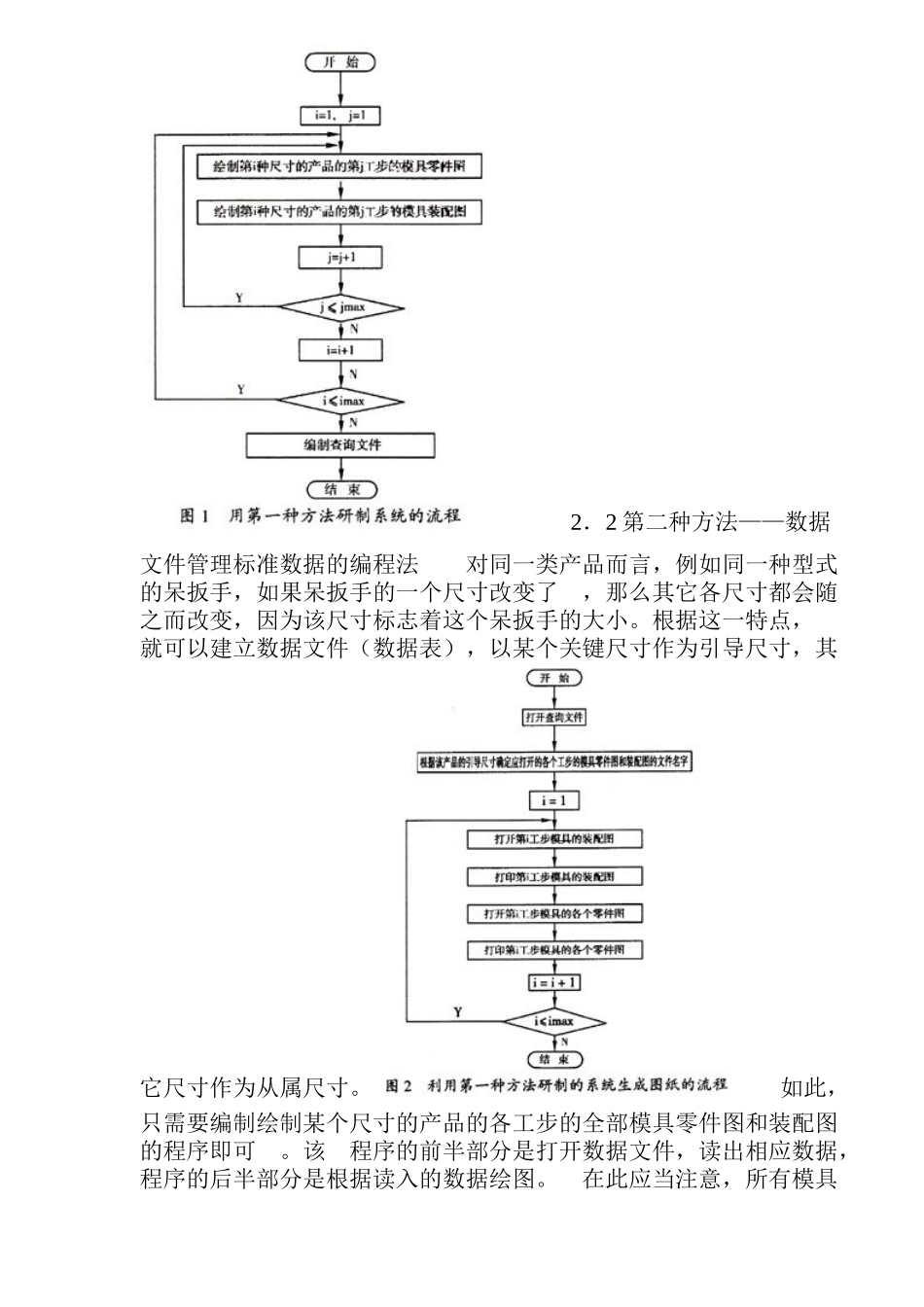

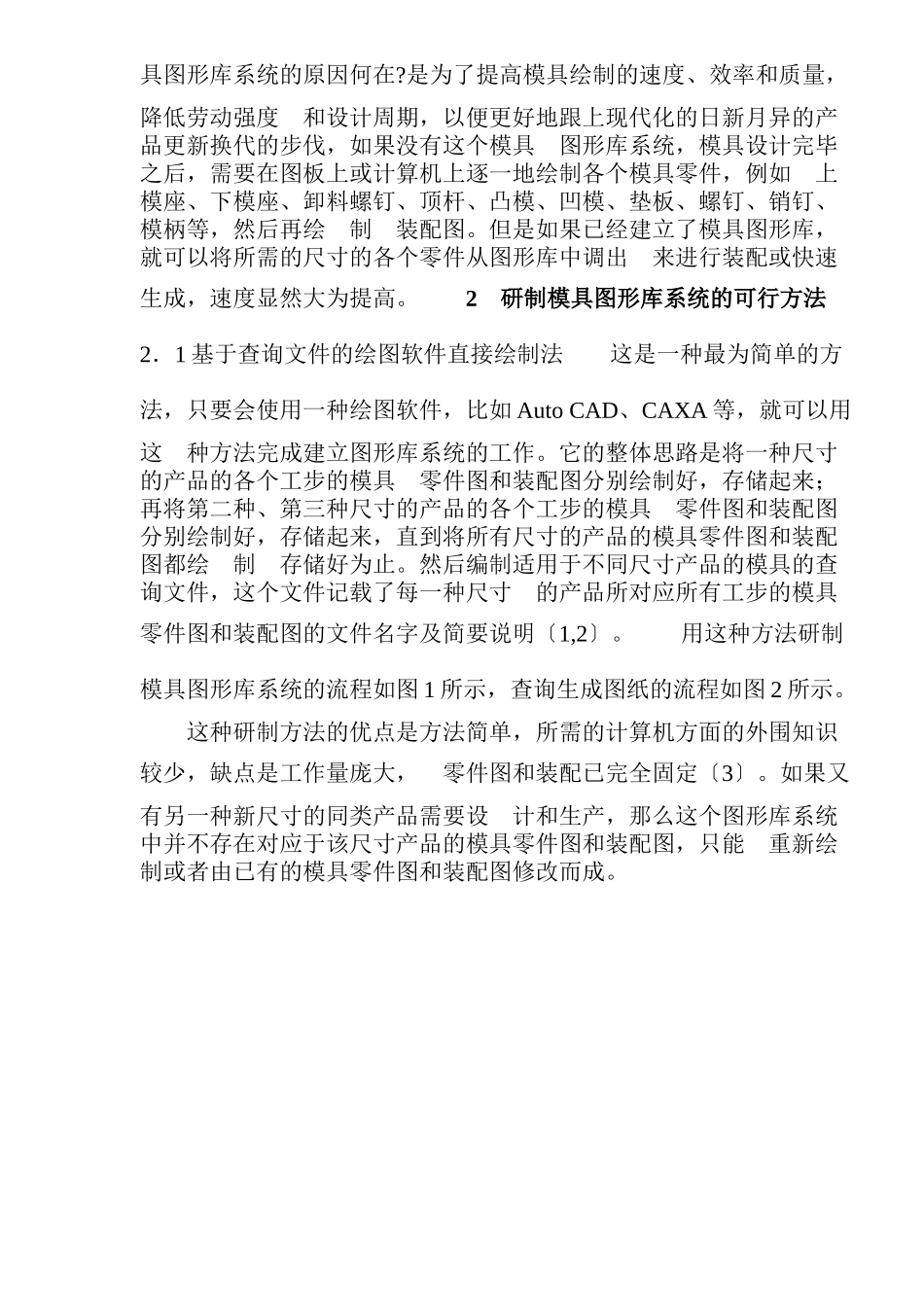

模具图形库系统的研制摘要：本文描述了研制模具图形库系统的三种方法，并用其中最佳的一种方法研制了模具图形库系 统。用该系统可以实现产品生产的各工步的模具零件图和装配图的快速生成和绘制。该系统 绘图系列化、规范化，是一个使用方便、十分有效的系统，其优越性非常显著。 关键词：模具图形库，CAD，五金，计算机系统 1 引 言 计算机绘图（Computer drawing or Computer graphics）作为计算机辅助设计（CAD）的一个分 支，它的应用涵盖了几乎所有的领域。对于工业应用而言，所有的工业部门都已采用了计算 机手段进行绘图。而对五金企业而言，虽然并不是所有厂家都采用了计算机绘图，但还是有 不少厂家已经采用和正在尝试进行生产图纸的计算机绘制。笔者从事计算机绘图方面的理论 研究工作和实际应用工作已经多年，积累了一定的经验，为了给正在尝试进行计算机绘图的 厂家指明一些成功的途径，以便少走弯路，同时也为了与已经采用计算机绘图的厂家进行学 术交流和讨论，本文论述了研制模具图形库系统这一问题。 众所周知，各个正规的五金厂家生产的产品绝不是无所不包的，而是恰恰相反，基本上是每个五金厂家只生产一到两类产品，例如呆扳手、活扳手、梅花扳手、剪刀等的一到两个种类 ，这种专业化、分工性、产品的单一性，不仅为研制模具图形库系统提供了很好的可能性， 而且也使模具图形库系统的研制相对简单一些，考虑的问题相对少一些。当然，产品种类繁 多的五金生产厂家，并不是没有建立模具图形库系统的可行性，而是问题要复杂得多，解决 这种复杂性的简单方法就是建立若干个子系统，每个子系统对应着一类产品，这所有的子系 统都从属于主系统（也可称为总系统）。 本文所述的模具图形库，简而言之，就是把若干模具零件图和若干模具装配图（总装图）的图 形磁盘文件（已形成的文件和可以快速形成的文件）有机组合起来而形成的模具图形总体。它 不是通常意义上的图纸资料室，不在计算机上是看不见这个模具图形库的。当然可以将各个 零件图和模具装配图都输出到纸张上。模具图形库系统包括已形成的模具图形库和可以快速 形成模具图形的系统。 研制模具图形库系统的原因何在?是为了提高模具绘制的速度、效率和质量，降低劳动强度 和设计周期，以便更好地跟上现代化的日新月异的产品更新换代的步伐，如果没有这个模具 图形库系统，模具设计完毕之后，需要在图板上或计算机上逐一地绘制各个模具零件，例如 ...
