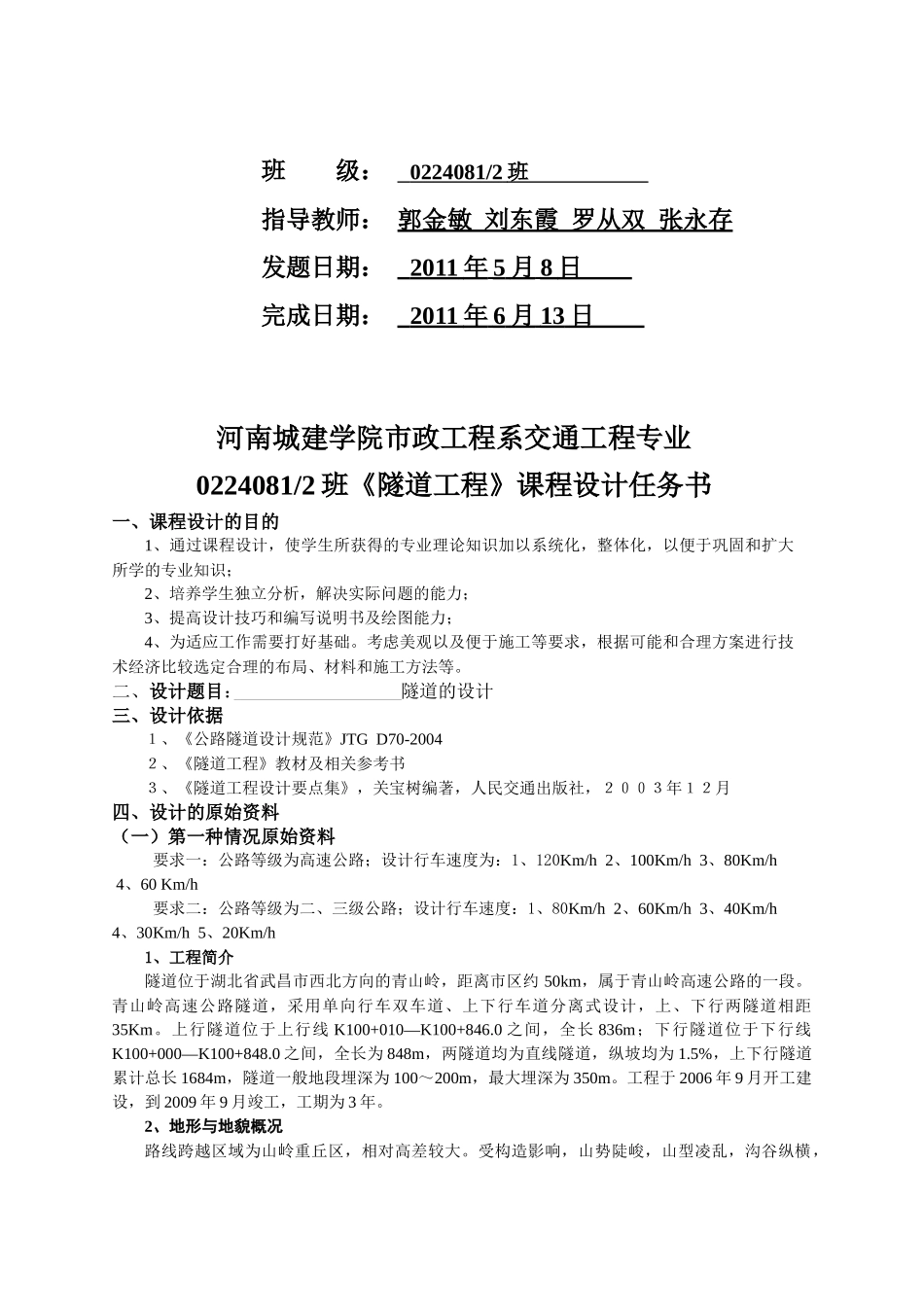

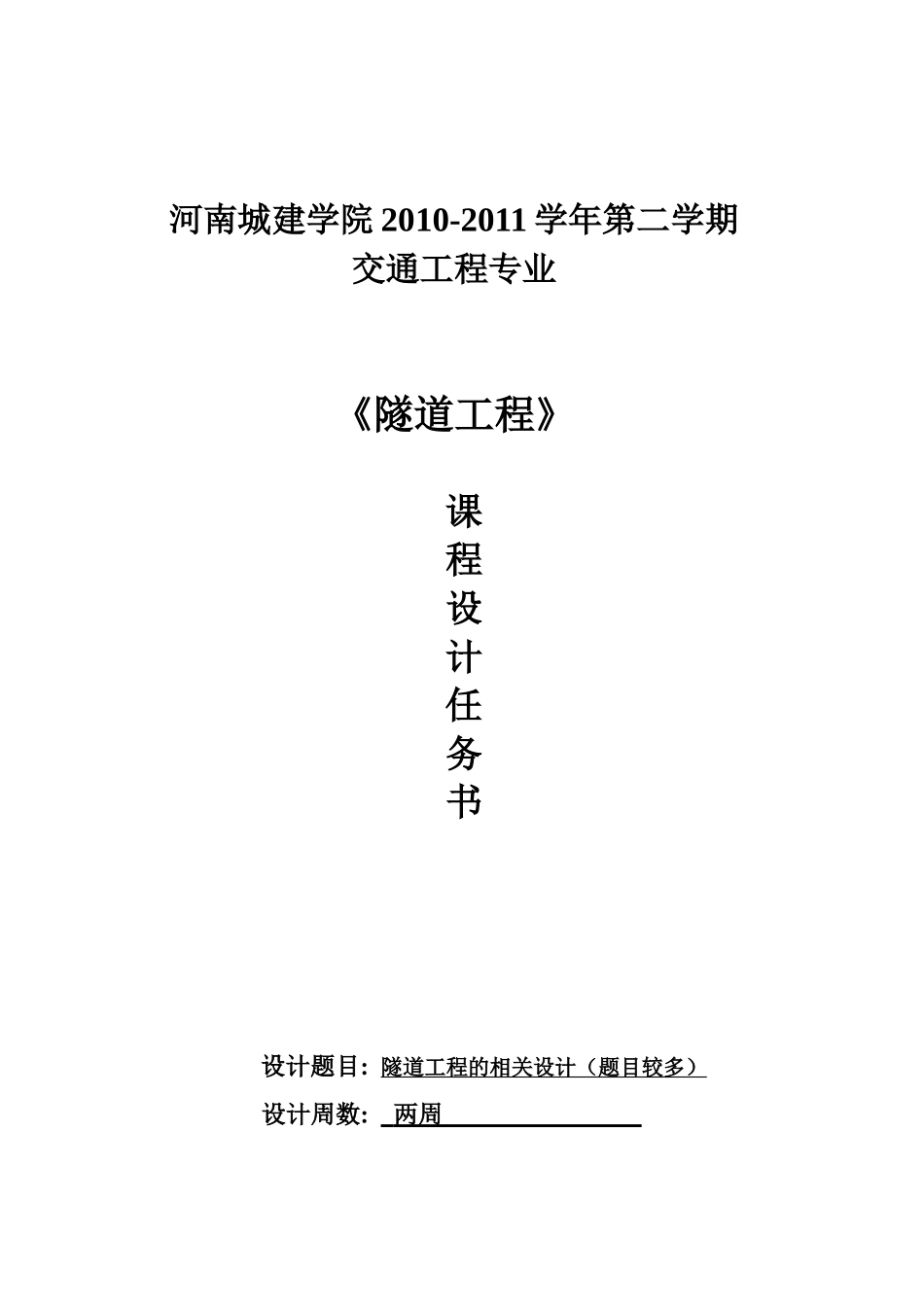

河南城建学院 2010-2011 学年第二学期交通工程专业《隧道工程》课程设计任务书设计题目: 隧道工程的相关设计（题目较多）设计周数: 两周 班 级： 0224081/2 班 指导教师： 郭金敏 刘东霞 罗从双 张永存发题日期： 2011 年 5 月 8 日 完成日期： 2011 年 6 月 13 日 河南城建学院市政工程系交通工程专业0224081/2 班《隧道工程》课程设计任务书一、课程设计的目的1、通过课程设计，使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识；2、培养学生独立分析，解决实际问题的能力；3、提高设计技巧和编写说明书及绘图能力；4、为适应工作需要打好基础。考虑美观以及便于施工等要求，根据可能和合理方案进行技术经济比较选定合理的布局、材料和施工方法等。二、设计题目： 隧道的设计三、设计依据１、《公路隧道设计规范》JTG D70-2004２、《隧道工程》教材及相关参考书３、《隧道工程设计要点集》，关宝树编著，人民交通出版社，２００３年１２月四、设计的原始资料（一）第一种情况原始资料要求一：公路等级为高速公路；设计行车速度为：1、120Km/h 2、100Km/h 3、80Km/h 4、60 Km/h要求二：公路等级为二、三级公路；设计行车速度：1、80Km/h 2、60Km/h 3、40Km/h 4、30Km/h 5、20Km/h1、工程简介 隧道位于湖北省武昌市西北方向的青山岭，距离市区约 50km，属于青山岭高速公路的一段。青山岭高速公路隧道，采用单向行车双车道、上下行车道分离式设计，上、下行两隧道相距35Km。上行隧道位于上行线 K100+010—K100+846.0 之间，全长 836m；下行隧道位于下行线K100+000—K100+848.0 之间，全长为 848m，两隧道均为直线隧道，纵坡均为 1.5%，上下行隧道累计总长 1684m，隧道一般地段埋深为 100～200m，最大埋深为 350m。工程于 2006 年 9 月开工建设，到 2009 年 9 月竣工，工期为 3 年。 2、地形与地貌概况路线跨越区域为山岭重丘区，相对高差较大。受构造影响，山势陡峻，山型凌乱，沟谷纵横，透视条件十分困难。山体植被发育情况比较一般，主要植被为荒草。隧道为山岭重丘区，地势呈北高南低势，沟谷纵横交错，地势起伏大，地势陡峭,出口至终点地势较低。3、气象与水文概况隧道所处的山岭重丘区，属暖温带季风性湿润气候，春暖多雨，夏季干热，秋季凉爽，冬季寒冷，四季分明，严寒期短，暑热期长。平均降雨量 1250.0mm，平均降雨天数 147.6 天，多集中...
