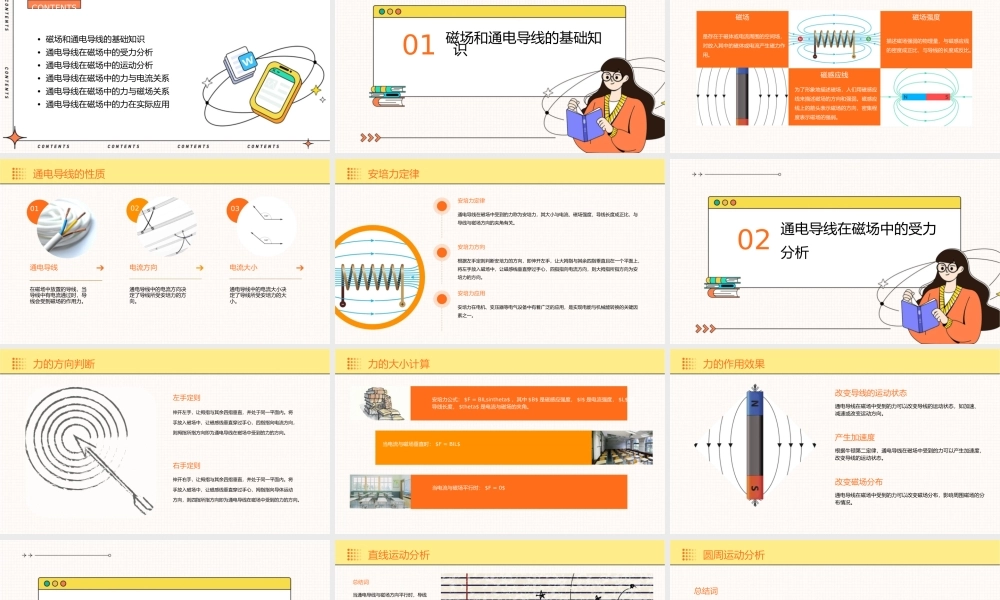

通电导线在磁场中受到的力资料课件目录CONTENTS• 磁场和通电导线的基础知识• 通电导线在磁场中的受力分析• 通电导线在磁场中的运动分析• 通电导线在磁场中的力与电流关系• 通电导线在磁场中的力与磁场关系• 通电导线在磁场中的力在实际应用磁场和通电导线的基础知01 识磁场的基本概念磁场磁场强度是存在于磁体或电流周围的空间场，对放入其中的磁体或电流产生磁力作用。描述磁场强弱的物理量，与磁感应线的密度成正比，与导线的长度成反比。磁感应线为了形象地描述磁场，人们用磁感应线来描述磁场的方向和强弱。磁感应线上的箭头表示磁场的方向，密集程度表示磁场的强弱。通电导线的性质010203通电导线电流方向电流大小在磁场中放置的导线，当导线中有电流通过时，导线会受到磁场的作用力。通电导线中的电流方向决定了导线所受安培力的方向。通电导线中的电流大小决定了导线所受安培力的大小。安培力定律安培力定律通电导线在磁场中受到的力称为安培力，其大小与电流、磁场强度、导线长度成正比，与导线与磁场方向的夹角有关。安培力方向根据左手定则判断安培力的方向，即伸开左手，让大拇指与其余四指垂直且在一个平面上，将左手放入磁场中，让磁感线垂直穿过手心，四指指向电流方向，则大拇指所指方向为安培力的方向。安培力应用安培力在电机、变压器等电气设备中有着广泛的应用，是实现电能与机械能转换的关键因素之一。通电导线在磁场中的受力02 分析力的方向判断左手定则伸开左手，让拇指与其余四指垂直，并处于同一平面内。将手放入磁场中，让磁感线垂直穿过手心，四指指向电流方向，则拇指所指方向即为通电导线在磁场中受到的力的方向。右手定则伸开右手，让拇指与其余四指垂直，并处于同一平面内。将手放入磁场中，让磁感线垂直穿过手心，拇指指向导体运动方向，则四指所指方向即为通电导线在磁场中受到的力的方向。力的大小计算安培力公式： $F = BILsintheta$ ，其中 $B$ 是磁感应强度， $I$ 是电流强度， $L$ 是导线长度， $theta$ 是电流与磁场的夹角。当电流与磁场垂直时： $F = BIL$当电流与磁场平行时： $F = 0$力的作用效果改变导线的运动状态通电导线在磁场中受到的力可以改变导线的运动状态，如加速、减速或改变运动方向。产生加速度根据牛顿第二定律，通电导线在磁场中受到的力可以产生加速度，改变导线的运动状态。改变磁场分布通电导线在磁场中受到的力可以改变磁场分布，影响周围磁场的分布...
