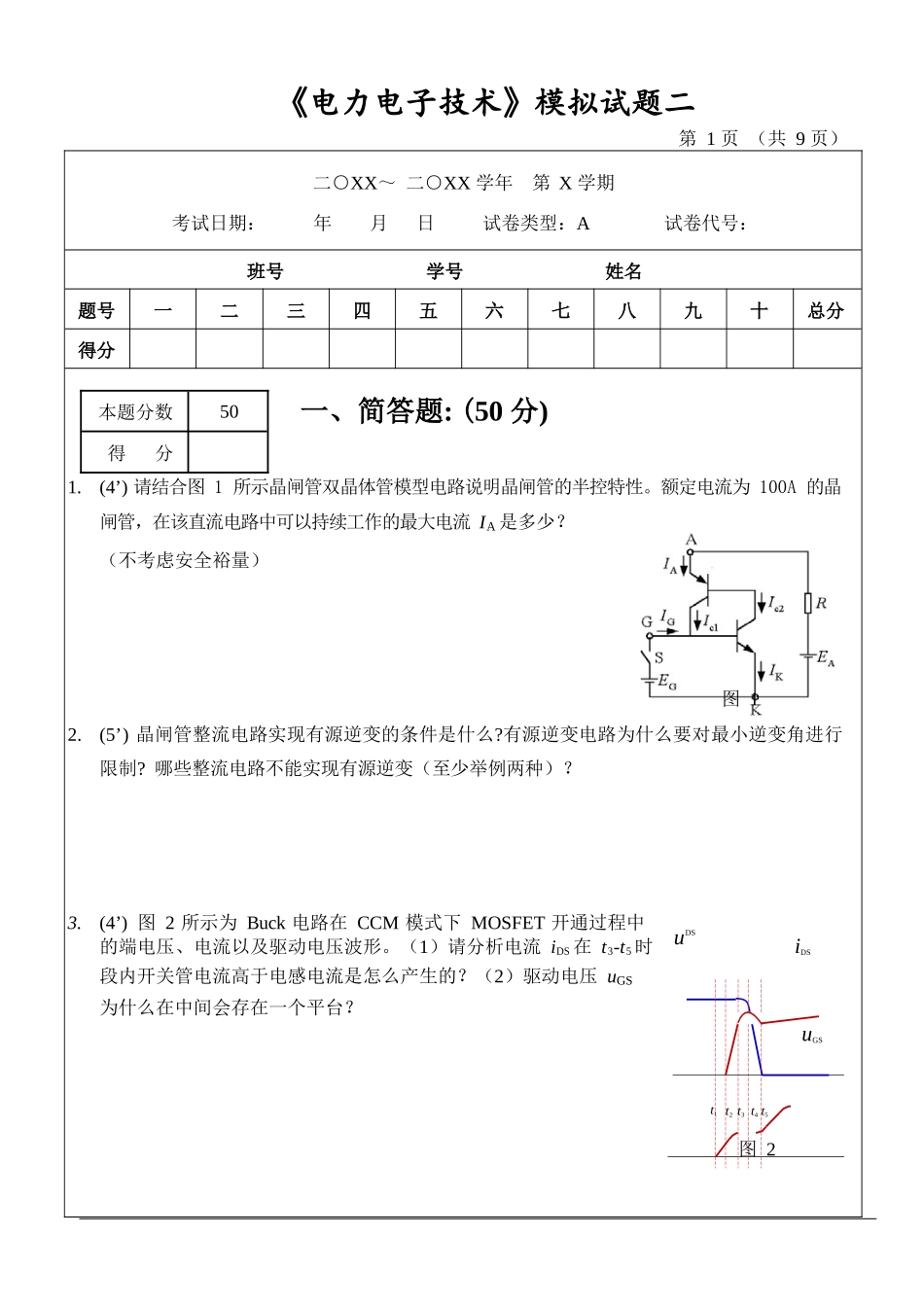

《电力电子技术》模拟试题二第 1 页 （共 9 页）二○XX～ 二○XX 学年第 X 学期考试日期：年月日试卷类型：A试卷代号：班号学号姓名题号一二三四五六七八九十总分得分一、简答题: (50 分)1.(4’) 请结合图 1 所示晶闸管双晶体管模型电路说明晶闸管的半控特性。额定电流为 100A 的晶闸管，在该直流电路中可以持续工作的最大电流 IA 是多少？（不考虑安全裕量）图 12.(5’) 晶闸管整流电路实现有源逆变的条件是什么?有源逆变电路为什么要对最小逆变角进行限制? 哪些整流电路不能实现有源逆变（至少举例两种）？3.(4’) 图 2 所示为 Buck 电路在 CCM 模式下 MOSFET 开通过程中uDS的端电压、电流以及驱动电压波形。（1）请分析电流 iDS 在 t3-t5 时iDS段内开关管电流高于电感电流是怎么产生的？（2）驱动电压 uGS为什么在中间会存在一个平台？uGSt1 t2 t3 t4 t5图 2本题分数50得分第 2 页（共 9 Q1D2DR1LfTrIoNpNs *DR2CfRLdD1Q24.(5’) 如图 3 所示电路为双管正激 DC/DC 变换电路，两只开关管 Q1 和 Q2 同时开通与关断。(1)试分析该电路在电感电流连续时的工作原理（模态），并说明 D1（D2）的作用？(2)请说明该电路开关管的占空比范围，并解释原因。UinUo图 35.(4’) 双反星形可控整流电路中的平衡电抗器起什么作用？当双反星形可控整流电路工作在下图所示扇区 3 时，带平衡电抗器和不带平衡电抗器两种情况下的导通的晶闸管是否一样，为什么？cb'213a' a6 54bc'图 46. （6’）简述驱动电路的功用？如图所示为开关管 GTR 驱动电路，请指出 C、D2、D3、D4、Q3、Q4作用。 图 5Q第 3 页（共 9 TONUinQDCfRLdUo 7.（5’）图 6 所示升压型 DC/DC 变换器，电路工作在电感电流连续模式，晶体管的占空比为 D， 电感量 L 和电容量 C 足够大，但均为有限值，负载电阻为 RL，负载中的电流脉动忽略不计。（1）画出晶体管 Q 两端电压波形并标注电压大小、画出电容电流 iC 的波形。（2）该电路输出能否在开环条件下空载运行，为什么？+ ii UiLDubuiC QCubuQRL uo—图 6iC8.（6’）缓冲电路的作用是什么？请在图 7 所示的 Buck 电路中加上 RCD 缓冲电路，并请简要说明其工作原理。L图 7第 4 页（共 9 ++N1N2D2icCUiRL_Q_D3N3TONTON9.(4’) 降压式变换器中，输入输出电压分别为 Ui 和 Uo ，开关管的占空比为 D。在 Po = 20W 时， 滤波电感电流如...
