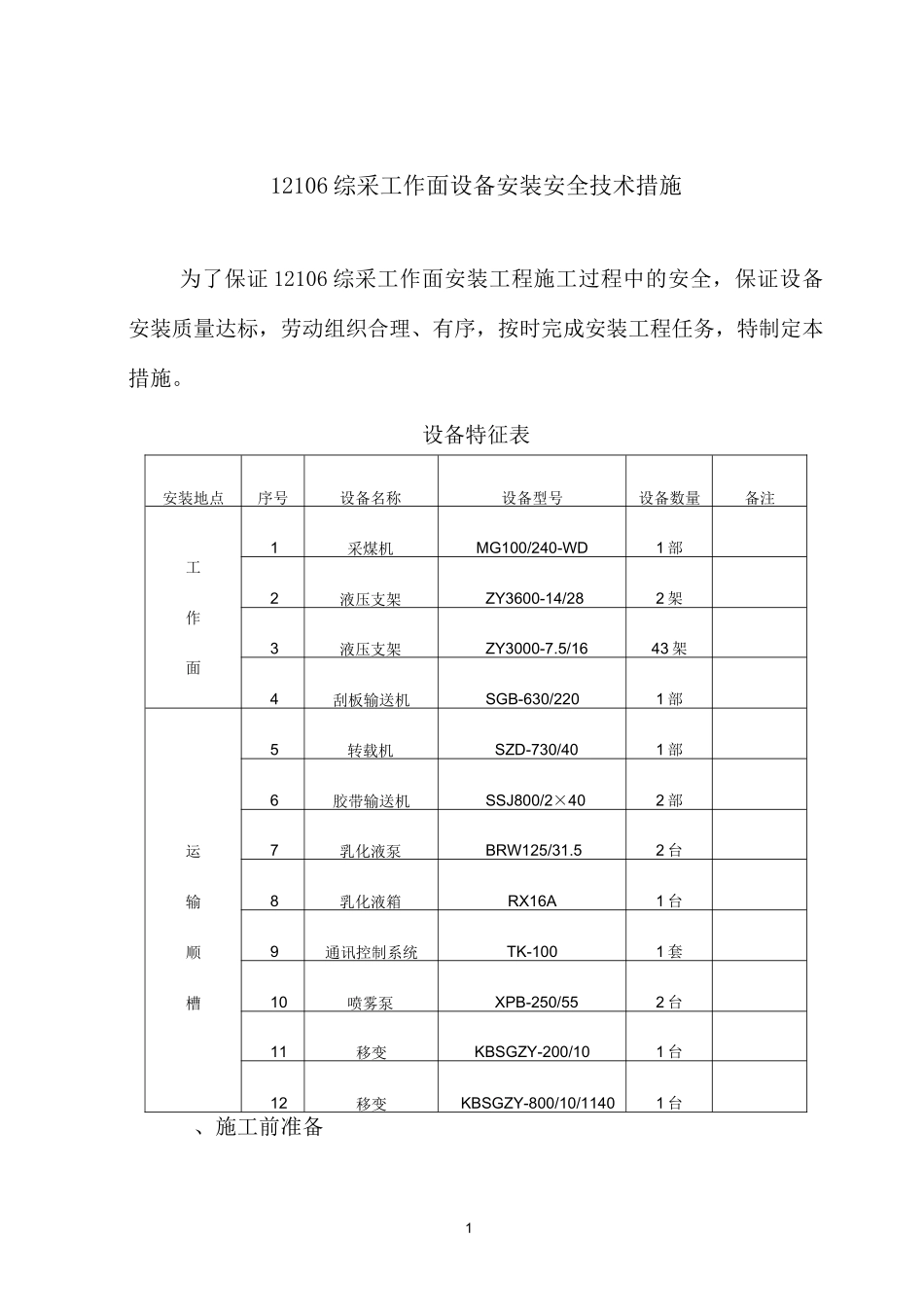

112106 综采工作面设备安装安全技术措施为了保证 12106 综采工作面安装工程施工过程中的安全，保证设备安装质量达标，劳动组织合理、有序，按时完成安装工程任务，特制定本措施。设备特征表安装地点序号设备名称设备型号设备数量备注1采煤机MG100/240-WD1 部工2液压支架ZY3600-14/282 架作3液压支架ZY3000-7.5/1643 架面4刮板输送机SGB-630/2201 部5转载机SZD-730/401 部6胶带输送机SSJ800/2×402 部运7乳化液泵BRW125/31.52 台输8乳化液箱RX16A1 台顺9通讯控制系统TK-1001 套槽10喷雾泵XPB-250/552 台11移变KBSGZY-200/101 台12移变KBSGZY-800/10/11401 台、施工前准备21、工作面机组、采煤机、液压支架下井前必须在地面进行三机配套调试，调试合格后，方可下井安装；经调试有问题或质量不过关的设备部件不准下井，以保证各部件安装合适、配合无误。2、准备好施工所使用的工具如高压胶管等集中装车准备下井。3、液压支架、采煤机、刮板输送机等设备经解体拆下的部件按顺序装车编号下井。4、铺设工作面联巷、轨道顺槽及切眼内道轨，道轨型号 24kg/m,轨距 600mm，轨枕长×宽×高=1200mm×150mm×140mm，间距 1.0m。自工作面联巷开始，由外向里铺设，铺设长度 710 米。5、运输线路还须安装绞车 7 部，绞车必须用地锚和压柱固定；运输路线绞车钢丝绳长度、直径必须匹配，并将绞车调试好；具体详见运输路线设备布置图。6、不升井的设备，在进入工作面安装前要逐台进行检查和一般的性能试验，合格后方可进行安装。二、运输路线地面→回风立井→井底车场→集中轨道巷→ 1206 工作面联络巷→1206 工作面轨道顺槽→工作面切眼。三、安装顺序1、先按标定起始地点安装工作面刮板输送机的溜槽和底链，然后安装液压支架。2、液压支架按编号顺序依次安装，端头支架共 2 架，中间支架 43 架。3先安装工作面上口 1#端头支架，之后依次安装 2#、3#...44#液压支架，中间液压支架安装完成后，安装工作面下口 45#端头支架。在工作面安装完 10 余组支架后，可随后依次安装刮板机挡煤板。采煤机、转载机、胶带输送机、移变等设备可根据实际情况进行同步安装。3、液压支架安装完成后，安装刮板输送机前驱动架、驱动装置和上链。4、供电后紧上链，上齐刮板。5、调试、试运行。四、综采设备起吊1、选择起吊工具、吊挂装置和索具，其安全系数和符合《煤矿安全规程》的规定，并确定具体的起吊方法。2、选择符合规定的起吊点，并对起吊地点...
