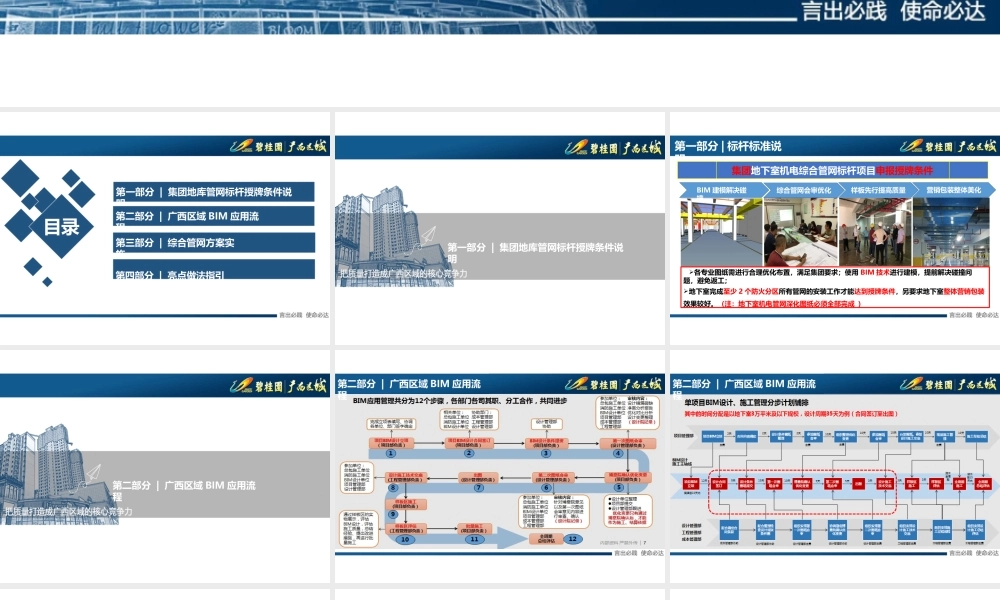

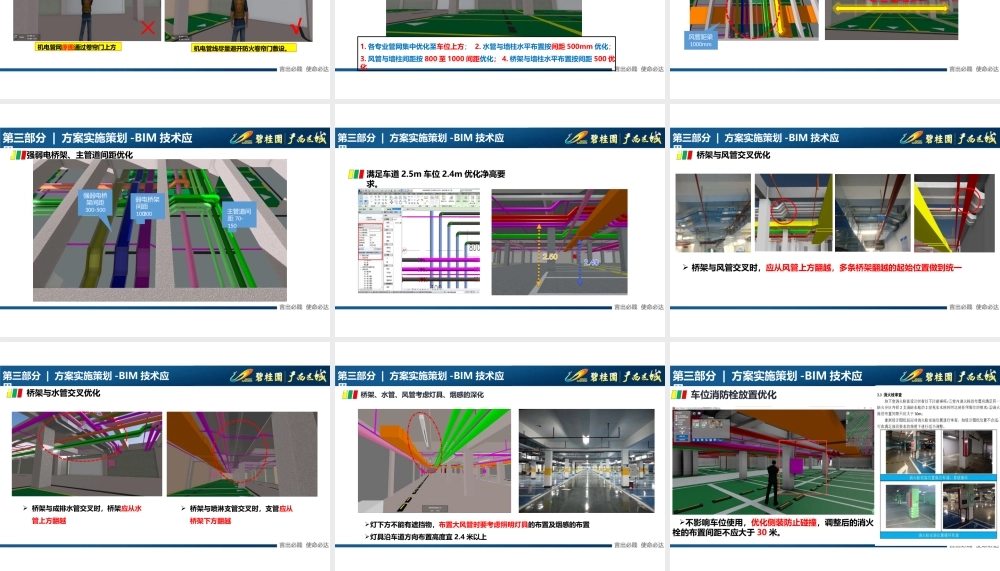

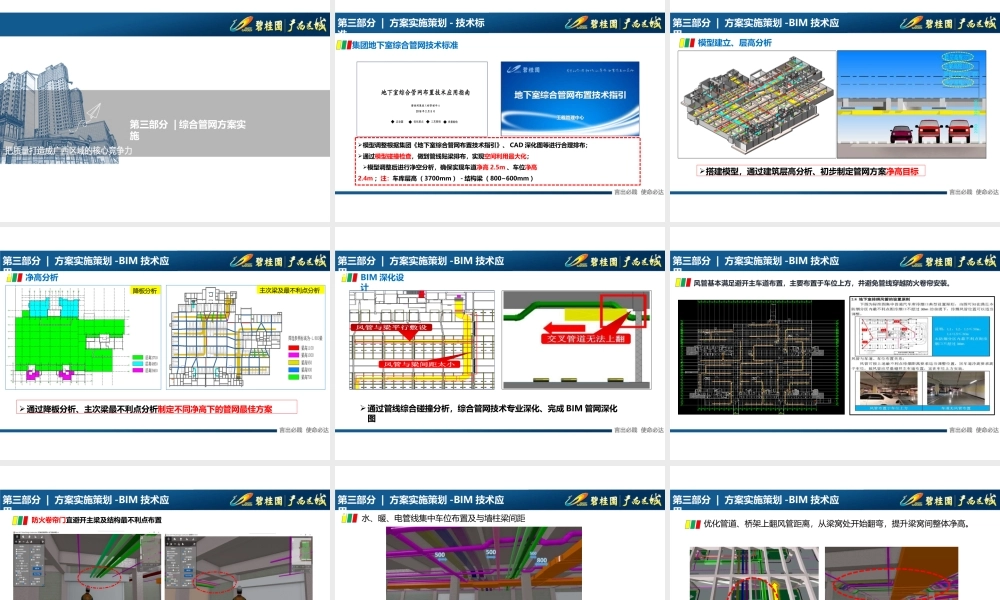

区域工程管理部水电组 2018 年 10 月广西区域地库 BIM 机电综合管网标杆策划指引目录第一部分 | 集团地库管网标杆授牌条件说明第二部分 | 广西区域 BIM 应用流程第三部分 | 综合管网方案实施第四部分 | 亮点做法指引第一部分 | 集团地库管网标杆授牌条件说明第一部分 | 标杆标准说明各专业图纸需进行合理优化布置，满足集团要求；使用 BIM 技术进行建模，提前解决碰撞问题，避免返工；地下室完成至少 2 个防火分区所有管网的安装工作才能达到授牌条件，另要求地下室整体营销包装效果较好。（注：地下室机电管网深化图纸必须全部完成 )集团地下室机电综合管网标杆项目申报授牌条件BIM 建模解决碰撞综合管网会审优化样板先行提高质量营销包装整体美化第二部分 | 广西区域 BIM 应用流程第二部分 | 广西区域 BIM 应用流程第二部分 | 广西区域 BIM 应用流程第三部分 | 综合管网方案实施第三部分 | 方案实施策划 - 技术标准集团地下室综合管网技术标准模型调整根据集团《地下室综合管网布置技术指引》、 CAD 深化图等进行合理排布；通过模型碰撞检查，做到管线贴梁排布，实现空间利用最大化；模型调整后进行净空分析，确保实现车道净高 2.5m 、车位净高2.4m ；注：车库层高（ 3700mm ） - 结构梁（ 800~600mm ）模型建立、层高分析第三部分 | 方案实施策划 -BIM 技术应用搭建模型，通过建筑层高分析、初步制定管网方案净高目标通过降板分析、主次梁最不利点分析制定不同净高下的管网最佳方案降板分析主次梁及最不利点分析净高分析第三部分 | 方案实施策划 -BIM 技术应用通过管线综合碰撞分析，综合管网技术专业深化、完成 BIM 管网深化图BIM 深化设计第三部分 | 方案实施策划 -BIM 技术应用风管基本满足避开主车道布置，主要布置于车位上方，并避免管线穿越防火卷帘安装。第三部分 | 方案实施策划 -BIM 技术应用第三部分 | 方案实施策划 -BIM 技术应用防火卷帘门宜避开主梁及结构最不利点布置机电管线尽量避开防火卷帘门敷设。机电管网原图通过卷帘门上方×√水、暖、电管线集中车位布置及与墙柱梁间距1. 各专业管网集中优化至车位上方； 2. 水管与墙柱水平布置按间距 500mm 优化；3. 风管与墙柱间距按 800 至 1000 间距优化； 4. 桥架与墙柱水平布置按间距 500 优化第三部分 | 方案实施策划 -BIM 技术应用第三部分 | 方案实施策划...
