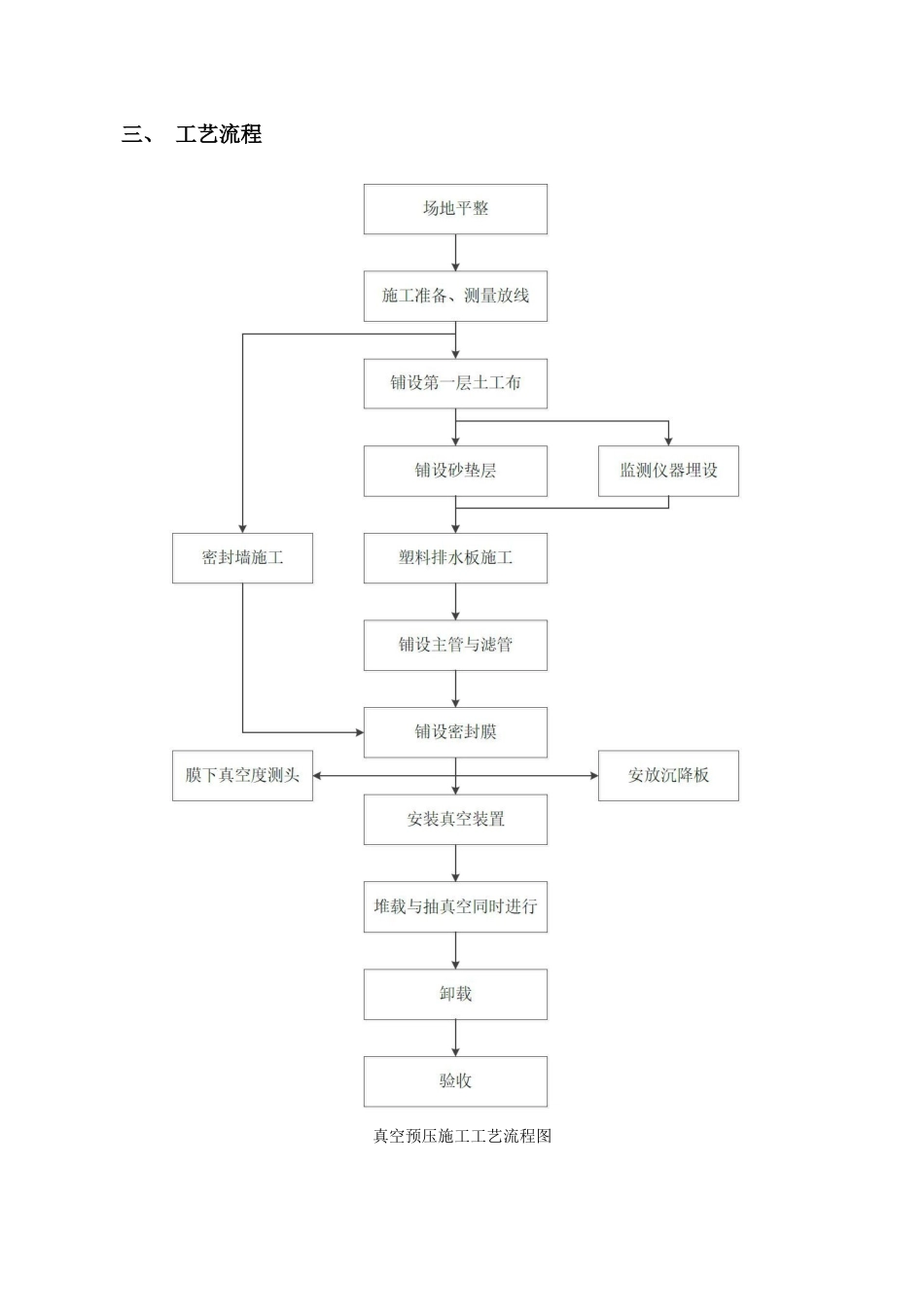

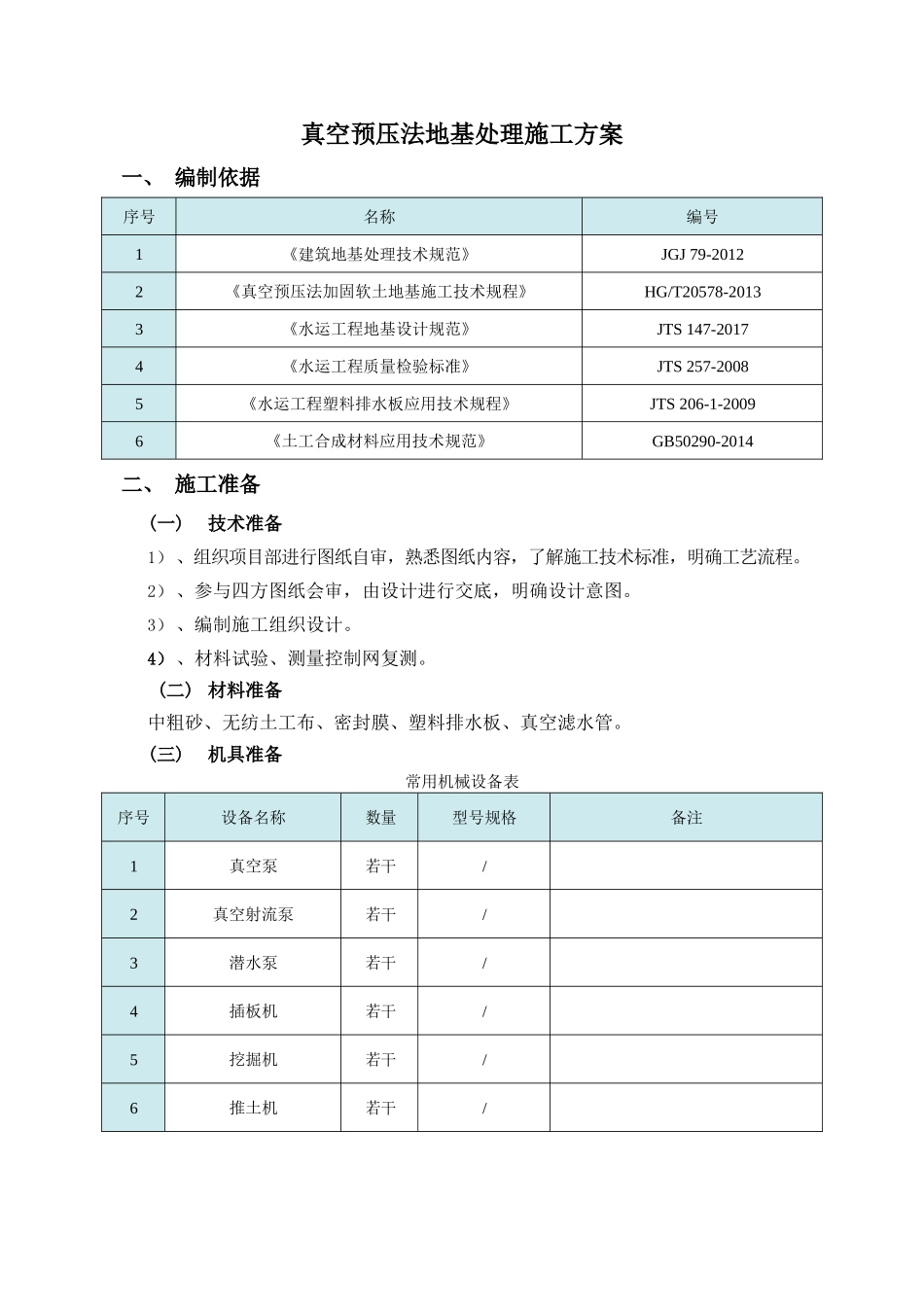

真空预压法地基处理施工方案一、 编制依据序号名称编号1《建筑地基处理技术规范》JGJ 79-20122《真空预压法加固软土地基施工技术规程》HG/T20578-20133《水运工程地基设计规范》JTS 147-20174《水运工程质量检验标准》JTS 257-20085《水运工程塑料排水板应用技术规程》JTS 206-1-20096《土工合成材料应用技术规范》GB50290-2014二、 施工准备(一)技术准备1）、组织项目部进行图纸自审，熟悉图纸内容，了解施工技术标准，明确工艺流程。2）、参与四方图纸会审，由设计进行交底，明确设计意图。3）、编制施工组织设计。4）、材料试验、测量控制网复测。 (二) 材料准备中粗砂、无纺土工布、密封膜、塑料排水板、真空滤水管。(三)机具准备常用机械设备表序号设备名称数量型号规格备注1真空泵若干/2真空射流泵若干/3潜水泵若干/4插板机若干/5挖掘机若干/6推土机若干/三、 工艺流程真空预压施工工艺流程图40四、 施工要点场地平整场地清平主要是对杂草、表层块石、木头、竹竿等进行挖除清理、并对场地进行整平。铺设砂垫层场地平整后，用人工或轻型机械进行砂垫层分层铺填，砂垫层压实后的厚度与设计厚度误差不 大于 5 厘米，砂垫层应铺至填土坡底线。41密封墙施工真空预压分区周边设置密封墙，要求打穿填土层和淤泥层中的夹砂层。密封墙应在场地铺设砂 垫层后施工。塑料排水板插设塑料排水板按正三角形（梅花形）布置。打设垂直度偏差控制在±1.5%内，每根回带长度不超 过 50cm，否则应重新沉管插板，塑排板顶部埋入砂垫层长度不小于 0.3m。42埋设真空管网整个管网联接好后，即可挖砂沟埋设整个管道于砂垫层中，管道要求挖深 20cm 左右（宽 15～ 20cm），一般位于排水砂垫层的中部，顶部覆砂厚度不小于 10cm。管网平面布置采用条形排列， 保证真空负压快速而均匀地传至场地各个部位。真空度测管在砂沟中需做蛇形布置以适应地基的不 均匀变形，滤管周围用砂填实，并用磁盘埋好。密封沟开挖及回填密封沟采用人工配合挖掘机开挖，回填时靠密封墙一侧必须采用灌水造浆，人工踩压密实。密封沟内侧沟壁必须平顺，密封膜顺沟壁内侧铺放入沟中，紧贴内壁，放至沟底，沿密封沟内壁将膜边插入坑底土中 10cm 左右，然后以细粒土分层回填，回填至周边密封墙墙顶以下 50cm 左右，第一层的填压，用淤泥质粘土把密封膜压好，沟底密封好后，采用挖掘机挖土分层回填，在每一层填土上都给予适当的压实，边回填边向沟内灌水。43铺设土工布及密...
