(完整word版)零件测绘教案VIP免费

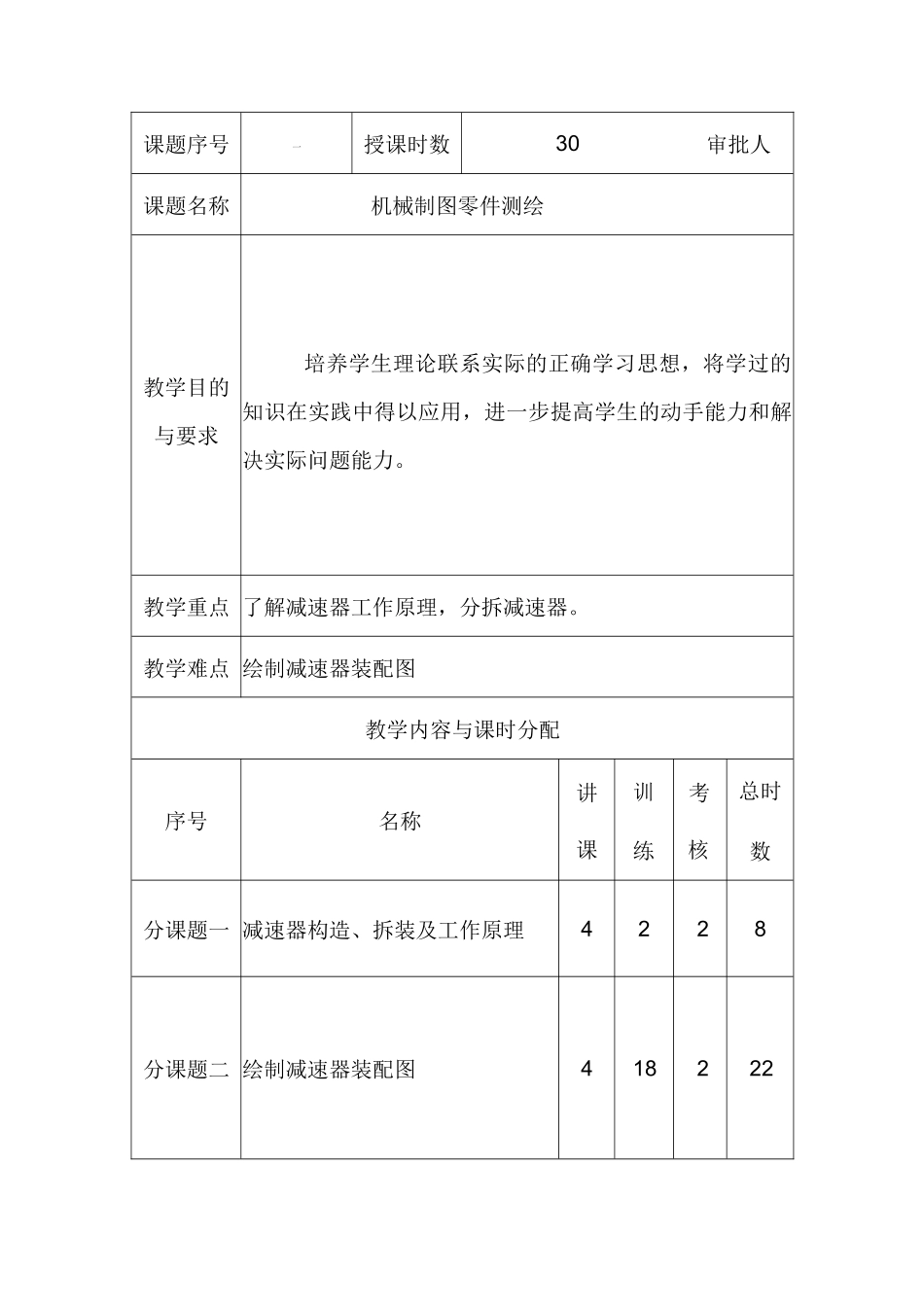

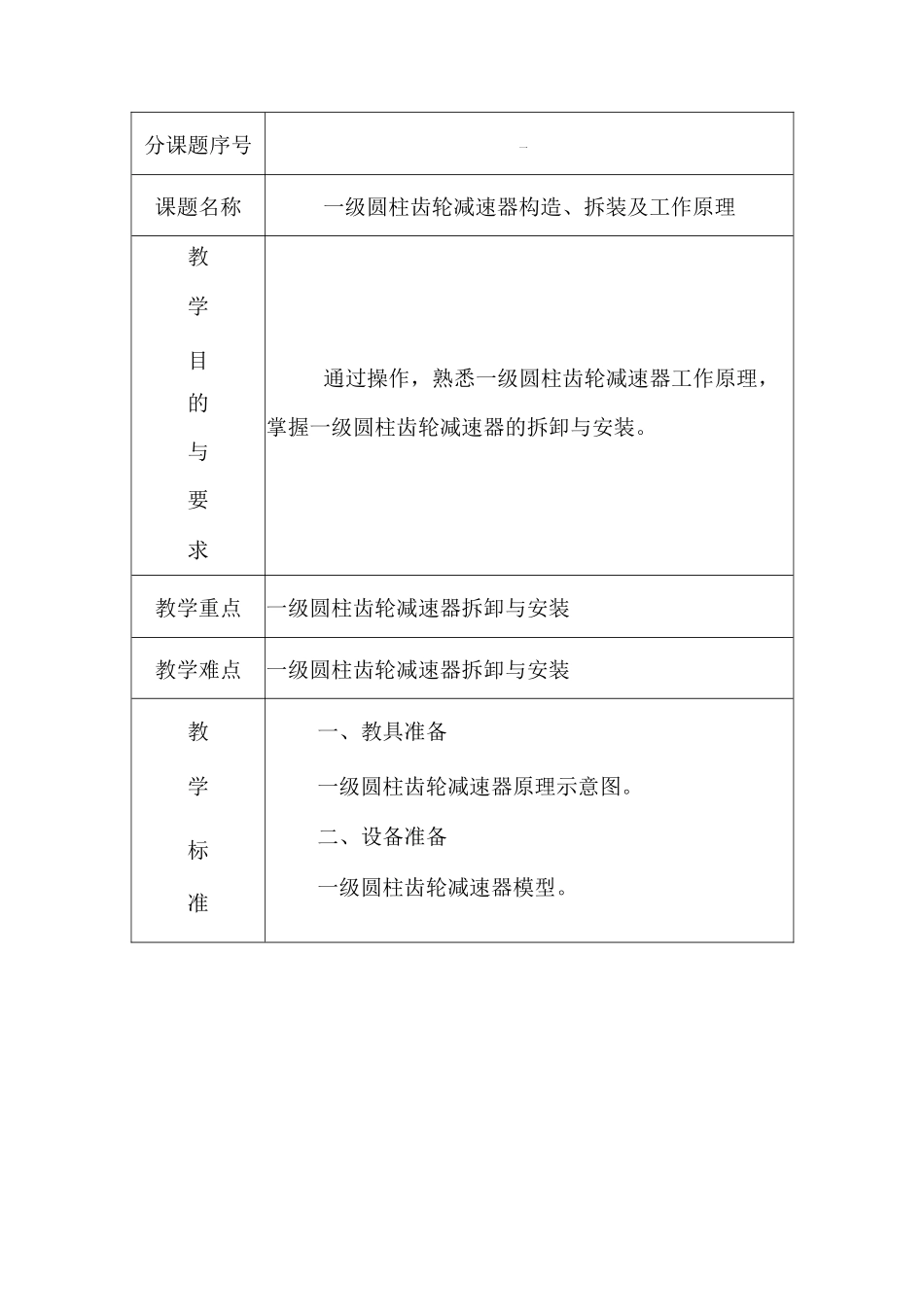

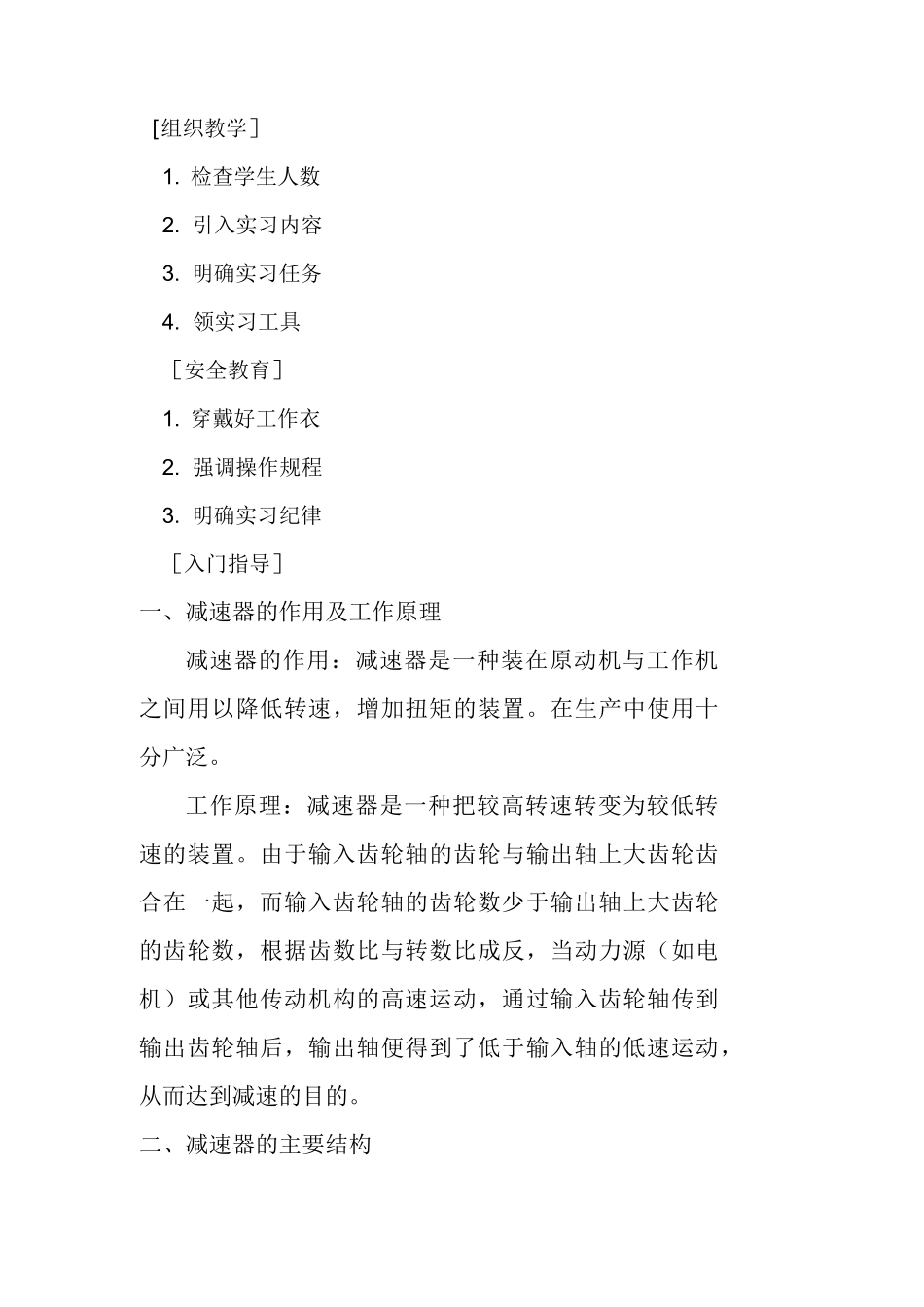

课题序号一授课时数30审批人课题名称机械制图零件测绘教学目的与要求培养学生理论联系实际的正确学习思想，将学过的知识在实践中得以应用，进一步提高学生的动手能力和解决实际问题能力。教学重点 了解减速器工作原理，分拆减速器。教学难点 绘制减速器装配图教学内容与课时分配序号名称讲课训练考核总时数分课题一 减速器构造、拆装及工作原理4228分课题二 绘制减速器装配图418222分课题序号一课题名称一级圆柱齿轮减速器构造、拆装及工作原理教学目通过操作，熟悉一级圆柱齿轮减速器工作原理，的掌握一级圆柱齿轮减速器的拆卸与安装。与要求教学重点一级圆柱齿轮减速器拆卸与安装教学难点一级圆柱齿轮减速器拆卸与安装教一、教具准备学一级圆柱齿轮减速器原理示意图。标二、设备准备准一级圆柱齿轮减速器模型。［组织教学］1. 检查学生人数2. 引入实习内容3. 明确实习任务4. 领实习工具［安全教育］1. 穿戴好工作衣2. 强调操作规程3. 明确实习纪律［入门指导］一、减速器的作用及工作原理减速器的作用：减速器是一种装在原动机与工作机之间用以降低转速，增加扭矩的装置。在生产中使用十分广泛。工作原理：减速器是一种把较高转速转变为较低转速的装置。由于输入齿轮轴的齿轮与输出轴上大齿轮齿合在一起，而输入齿轮轴的齿轮数少于输出轴上大齿轮的齿轮数，根据齿数比与转数比成反，当动力源（如电机）或其他传动机构的高速运动，通过输入齿轮轴传到输出齿轮轴后，输出轴便得到了低于输入轴的低速运动，从而达到减速的目的。二、减速器的主要结构1．减速传动装置主要零件构成：输入齿轮轴，轴承，大齿轮，输出轴等，装配关系减速及传动功能由输入齿轮轴，大齿轮，键，输出轴完成。2．定位连接装置主要零件构成：螺栓连接件，垫圈，螺母，销钉等。为了使减速器的箱体，箱盖能重复拆装，并保证安装精度，本减速器在箱体，箱盖间采用锥销定位和螺栓连接的方式。3．密封装置主要零件：透盖，闷盖，密封圈。4．观察装置主要零件：观察孔盖，油标组件等。5．轴向定位装置主要零件：透盖，闷盖，输出轴，输入轴，调整垫圈，定位轴套等，输出轴的轴向定位由两端的闷盖，透盖和定位轴套完成，间隙调整由调整垫圈套完成。6．通气平衡装置主要零件：通气螺塞，用来平衡箱体内外的气压，使其基本相等。五、拆卸过程：用扳手卸掉连接螺栓，打开箱盖，卸掉轴和齿轮及轴承，放好小零件，在拆卸部件的同时，要认真研究减速器的装配关系，然后画出装配...
