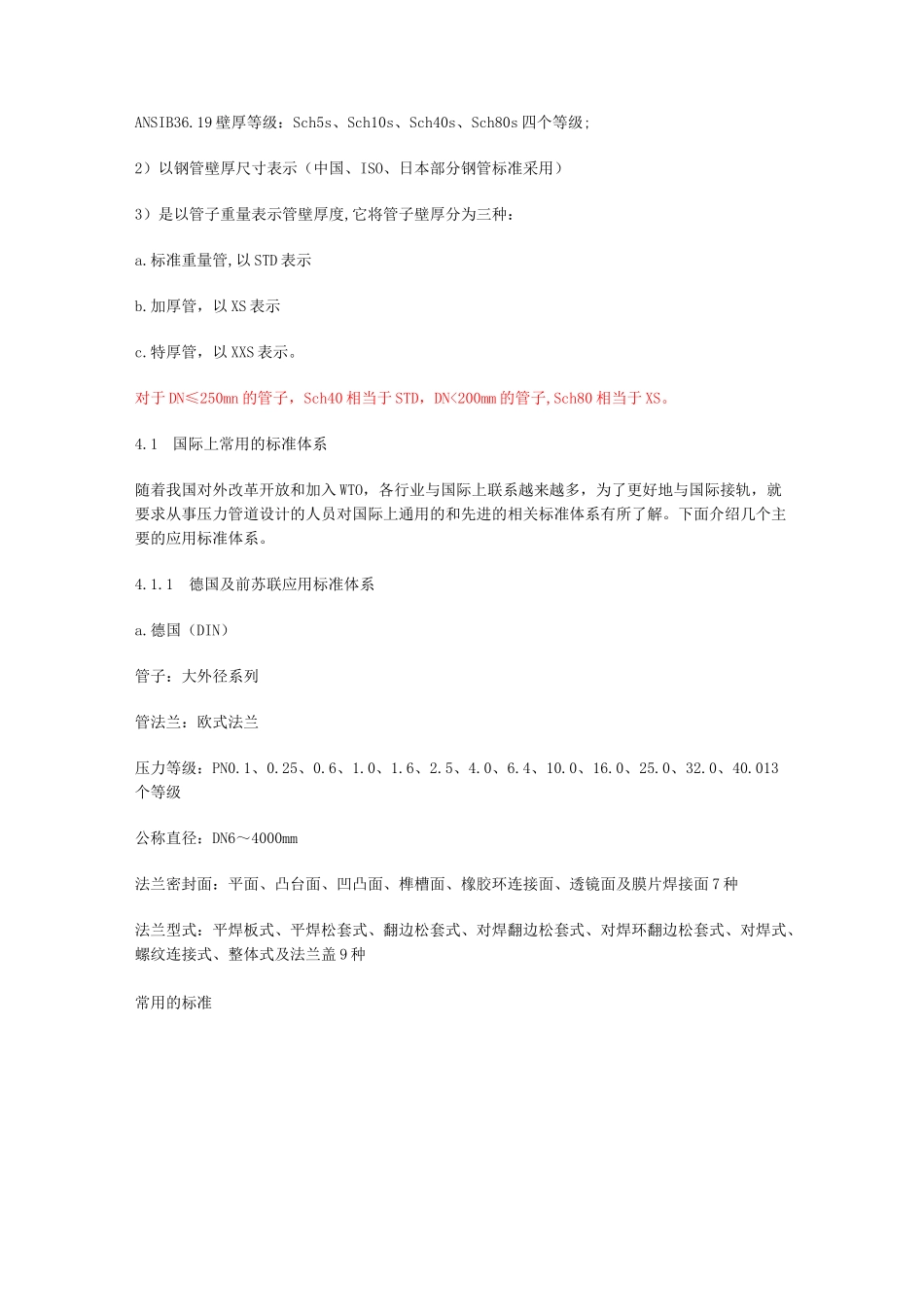

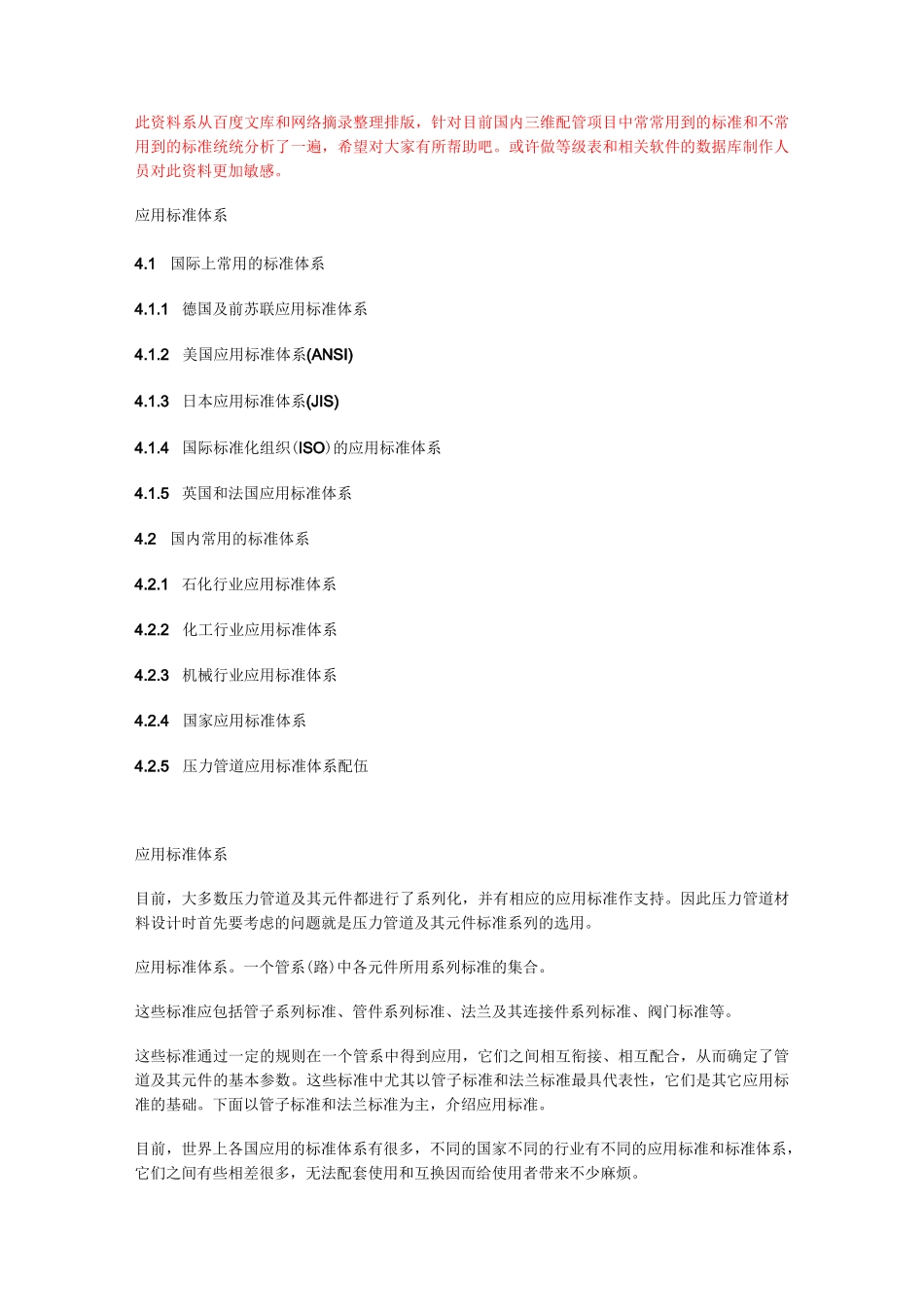

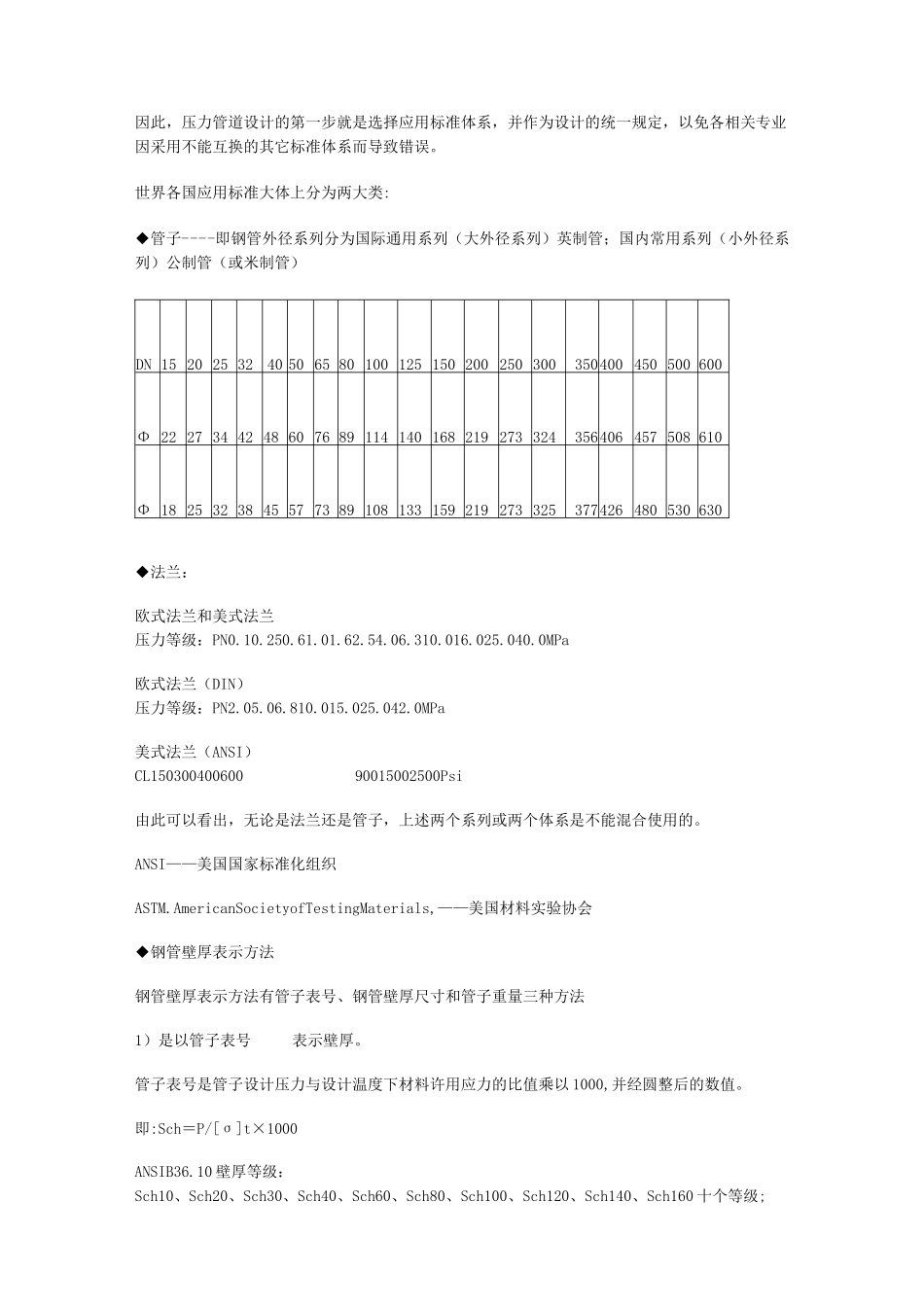

此资料系从百度文库和网络摘录整理排版,针对目前国内三维配管项目中常常用到的标准和不常用到的标准统统分析了一遍,希望对大家有所帮助吧。或许做等级表和相关软件的数据库制作人员对此资料更加敏感。应用标准体系4.1国际上常用的标准体系4.1.1 德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织(ISO)的应用标准体系4.1.5 英国和法国应用标准体系4.2国内常用的标准体系4.2.1 石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5压力管道应用标准体系配伍应用标准体系目前,大多数压力管道及其元件都进行了系列化,并有相应的应用标准作支持。因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。应用标准体系。一个管系(路)中各元件所用系列标准的集合。这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。这些标准通过一定的规则在一个管系中得到应用,它们之间相互衔接、相互配合,从而确定了管道及其元件的基本参数。这些标准中尤其以管子标准和法兰标准最具代表性,它们是其它应用标准的基础。下面以管子标准和法兰标准为主,介绍应用标准。目前,世界上各国应用的标准体系有很多,不同的国家不同的行业有不同的应用标准和标准体系,它们之间有些相差很多,无法配套使用和互换因而给使用者带来不少麻烦。因此,压力管道设计的第一步就是选择应用标准体系,并作为设计的统一规定,以免各相关专业因采用不能互换的其它标准体系而导致错误。世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列(大外径系列)英制管;国内常用系列(小外径系列)公制管(或米制管)DN 15 20 25 3240 50 65 80 100 125 150 200 250 300350400 450 500 600Φ 22 27 34 42 48 60 76 89 114 140 168 219 273 324356406 457 508 610Φ 18 25 32 38 45 57 73 89 108 133 159 219 273 325377426 480 530 630◆法兰:欧式法兰和美式法兰压力等级:PN0.10.250.61.01.62.54.06.310.016.025.040.0MPa欧式法兰(DIN)压力等级:PN2.05.06.810.015.025.042.0MPa美式法兰(ANSI)CL15030040060090015002500Psi由此可以看出,无论是法兰还是管子,上述两个系列或两个体系是不能混合使用的。ANSI——美国国家标准化组织ASTM.AmericanSoc...
