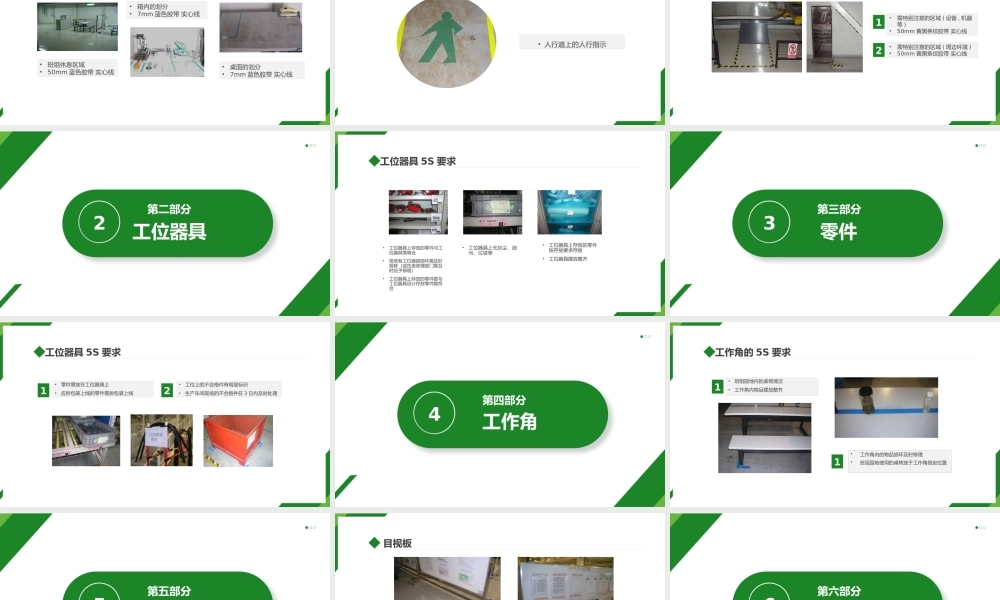

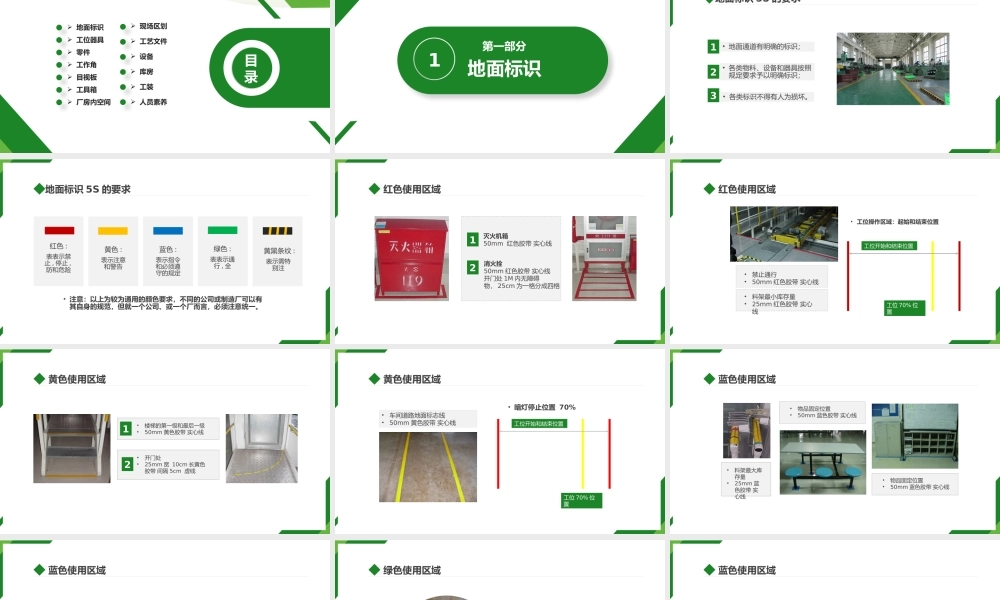

5S 图例集（简化版）5S legend set (simplifi ed version)A designer can use default text to simulate what text would look like. If it is not real text. 培训人：5S企 业 培 训 / 员 工 培 训 / 企 业 5 S / 安 全 培 训时间： 2021.11.2目录 地面标识 工位器具 零件 工作角 目视板 工具箱 厂房内空间 现场区划 工艺文件 设备 库房 工装 人员素养第一部分地面标识1地面标识 5S 的要求• 地面通道有明确的标识；1• 各类物料、设备和器具按照规定要求予以明确标识；2• 各类标识不得有人为损坏。3• 注意：以上为较为通用的颜色要求，不同的公司或制造厂可以有其自身的规范，但就一个公司、或一个厂而言，必须注意统一。红色 :表表示禁止 , 停止 ,防和危险黄色 :表示注意和警告蓝色 :表示指令和必须遵守的规定绿色 :表表示通行 , 全黄黑条纹 :表示需特别注地面标识 5S 的要求红色使用区域消火拴50mm 红色胶带 实心线开门处 1M 内无障碍物， 25cm 为一格分成四格灭火机箱50mm 红色胶带 实心线12• 工位操作区域：起始和结束位置工位开始和结束位置工位 70% 位置•料架最小库存量•25mm 红色胶带 实心线•禁止通行•50mm 红色胶带 实心线红色使用区域黄色使用区域•楼梯的第一级和最后一级•50mm 黄色胶带 实心线1•开门处•25mm 宽 10cm 长黄色胶带 间隔 5cm 虚线2• 暗灯停止位置 70%工位开始和结束位置工位 70% 位置•车间道路地面标志线•50mm 黄色胶带 实心线黄色使用区域蓝色使用区域•料架最大库存量•25mm 蓝色胶带 实心线•物品固定位置•50mm 蓝色胶带 实心线•物品固定位置•50mm 蓝色胶带 实心线•班组休息区域•50mm 蓝色胶带 实心线•箱内的划分•7mm 蓝色胶带 实心线•桌面的划分•7mm 蓝色胶带 实心线蓝色使用区域• 人行道上的人行指示绿色使用区域蓝色使用区域•需特别注意的区域 ( 设备 , 机器等 )•50mm 黄黑条纹胶带 实心线1•需特别注意的区域 ( 周边环境 )•50mm 黄黑条纹胶带 实心线2第二部分工位器具2•工位器具上无灰尘、油污、垃圾等•工位器具上存放的零件与工位器具需吻合•现场有工位器具损坏需及时报修（或负责修理部门需及时给予修理）•工位器具上存放的零件数与工位器具设计存放零件数符合•工位器具上存放的零件按存放要求存放•工位器具摆...
