仪表安装方案VIP免费

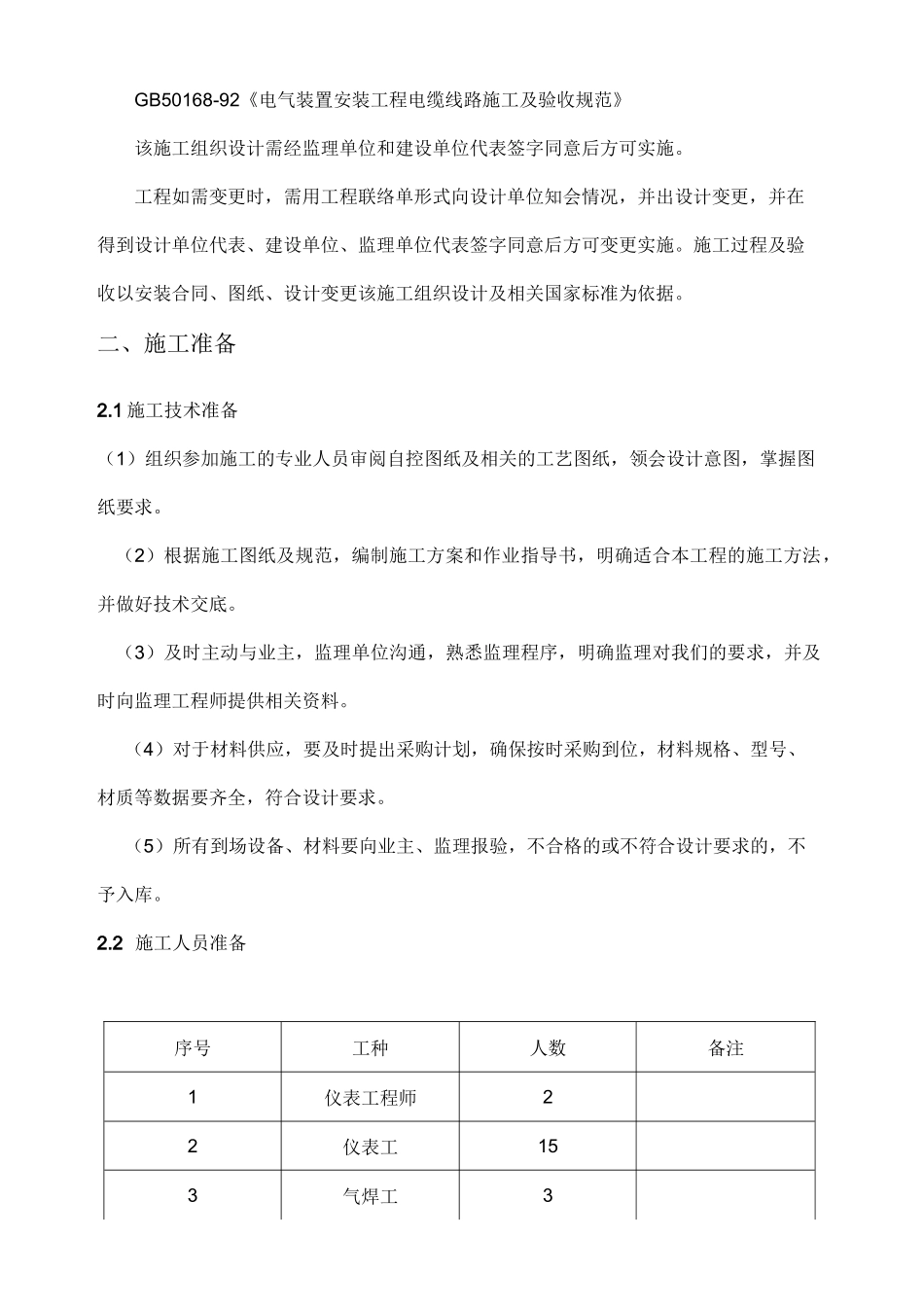

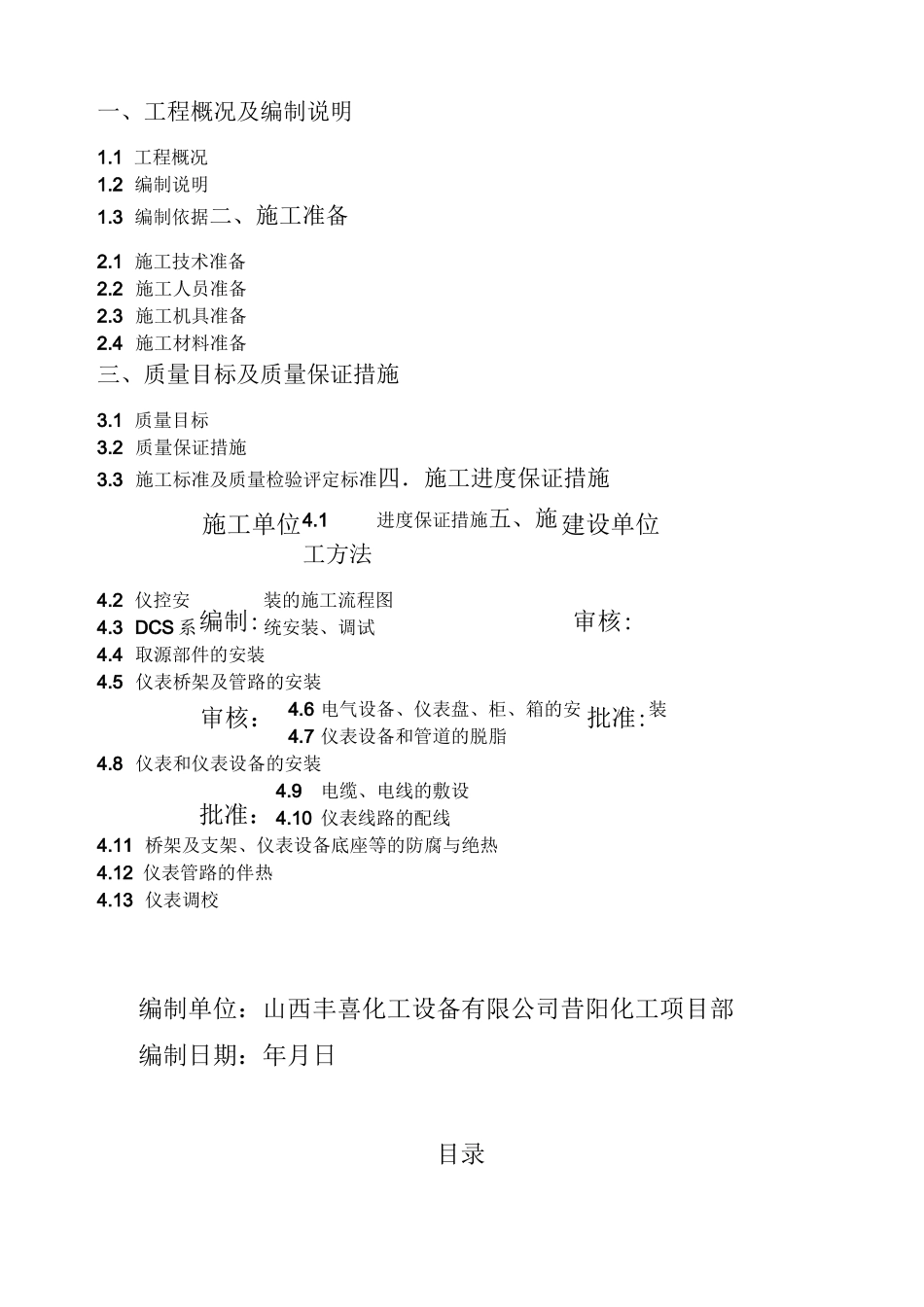

一、工程概况及编制说明1.1 工程概况1.2 编制说明1.3 编制依据二、施工准备2.1 施工技术准备2.2 施工人员准备2.3 施工机具准备2.4 施工材料准备三、质量目标及质量保证措施3.1 质量目标3.2 质量保证措施3.3 施工标准及质量检验评定标准四．施工进度保证措施4.1进度保证措施五、施工方法4.2 仪控安装的施工流程图4.3 DCS 系统安装、调试4.4 取源部件的安装4.5 仪表桥架及管路的安装4.6 电气设备、仪表盘、柜、箱的安装4.7 仪表设备和管道的脱脂4.8 仪表和仪表设备的安装4.9电缆、电线的敷设4.10 仪表线路的配线4.11 桥架及支架、仪表设备底座等的防腐与绝热4.12 仪表管路的伴热4.13 仪表调校施工单位建设单位编制:审核:审核：批准:批准：编制单位：山西丰喜化工设备有限公司昔阳化工项目部编制日期：年月日目录六．安全保证体系及安全保证措施七、施工措施八、安全文明施工、工程概况及编制说明：1.1 工程概况工程名称：阳煤昔阳化工 40 万吨/年烧碱、40 万吨/年 PVC 项目建设单位：阳煤集团施工单位：山西丰喜化工设备有限公司监理单位：胜利油田胜利建设监理有限责任公司建设地点：山西省昔阳县赵壁乡黄岩村工程范围：离子膜烧碱、PVC 项目以及锅炉岛工程，包括：仪表盘箱柜安装、仪控桥架安装、仪控电缆敷设、仪表气源安装、仪控接地极的安装、仪控元器件的安装及各仪表阀门的调校等工作；交工技术资料准备及移交等（详情参见该工程施工合同）。1.2 编制说明离子膜烧碱、PVC 项目以及锅炉岛是装置正常运行的前提和保障，为了能详细说明其施工方法及技术要求，保证仪控系统的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，特编制本专项施工方案，以方便施工并保证安装质量。1.3 编制依据GB50093-2002《自动化仪表工程施工及验收规范》GB16912-1997《氧气及相关气体安全技术规程》GB50235-1997《工业金属管道工程施工及验收规范》GB50236-1998《现场设备工业管道焊接工程施工及验收规范》GB50168-92《电气装置安装工程电缆线路施工及验收规范》该施工组织设计需经监理单位和建设单位代表签字同意后方可实施。工程如需变更时，需用工程联络单形式向设计单位知会情况，并出设计变更，并在得到设计单位代表、建设单位、监理单位代表签字同意后方可变更实施。施工过程及验收以安装合同、图纸、设计变更该施工组织设计及相关国家标准为依据。二、施工准备2.1 施工技术准备（1）组织参加施工的专业人员...
