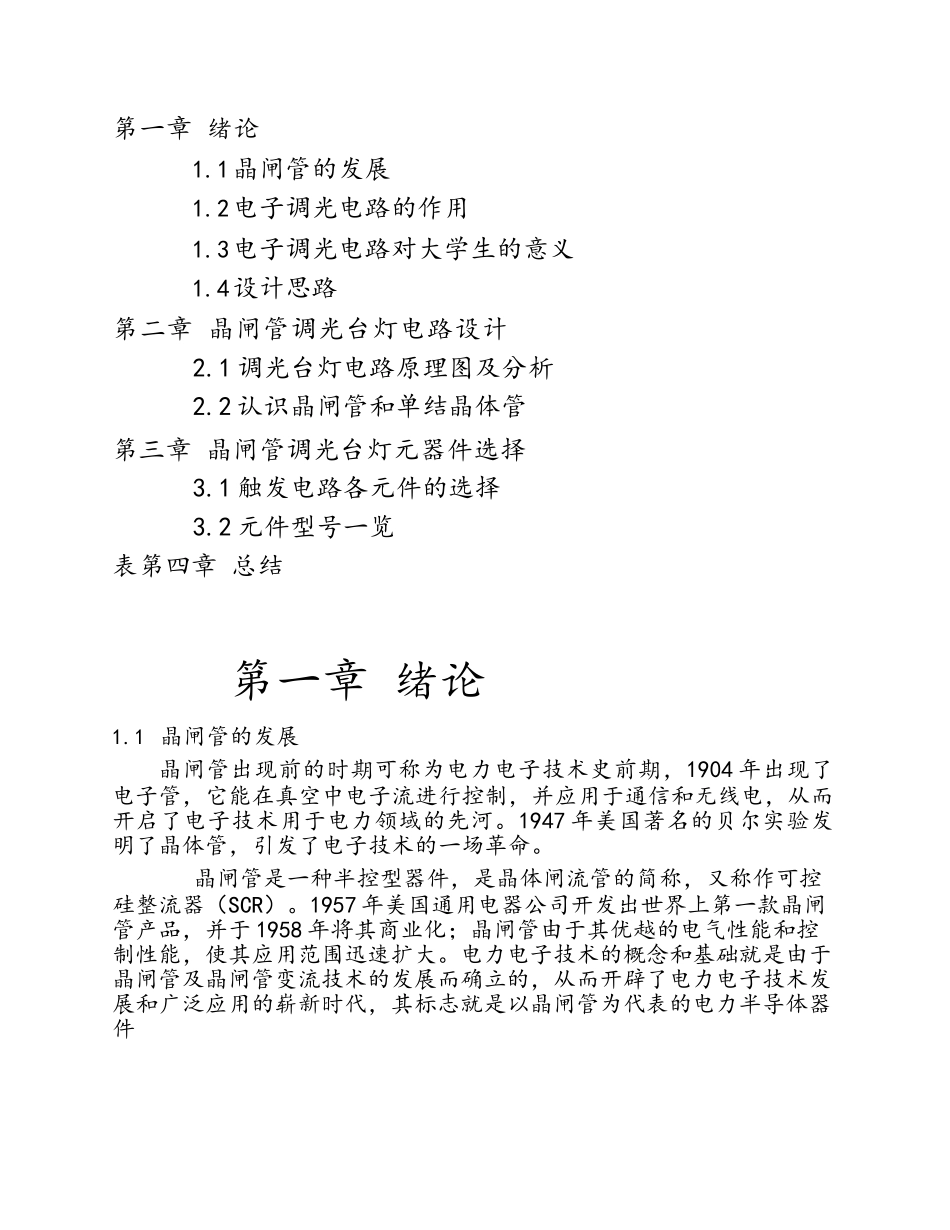

晶闸管调光台灯电路设计第一章 绪论1.1晶闸管的发展1.2电子调光电路的作用1.3电子调光电路对大学生的意义1.4设计思路第二章 晶闸管调光台灯电路设计2.1 调光台灯电路原理图及分析2.2 认识晶闸管和单结晶体管第三章 晶闸管调光台灯元器件选择3.1 触发电路各元件的选择3.2 元件型号一览表第四章 总结第一章 绪论1.1 晶闸管的发展晶闸管出现前的时期可称为电力电子技术史前期，1904 年出现了电子管，它能在真空中电子流进行控制，并应用于通信和无线电，从而开启了电子技术用于电力领域的先河。1947 年美国著名的贝尔实验发明了晶体管，引发了电子技术的一场革命。晶闸管是一种半控型器件，是晶体闸流管的简称，又称作可控硅整流器（SCR）。1957 年美国通用电器公司开发出世界上第一款晶闸管产品，并于 1958 年将其商业化；晶闸管由于其优越的电气性能和控制性能，使其应用范围迅速扩大。电力电子技术的概念和基础就是由于晶闸管及晶闸管变流技术的发展而确立的，从而开辟了电力电子技术发展和广泛应用的崭新时代，其标志就是以晶闸管为代表的电力半导体器件的广泛应用，有人称之为继晶体管发明和应用之后的又一次电子技术改革。1.2电子调光电路的作用随着社会的发展，人类对生活水平的要求越来越高。如今患近视病的人越来越多，这不仅仅是因为用眼过度所引起的，还与我们工作环境的光线程度有密切的关系。为了让我们能在一个舒适的光线下工作， 故设计该产品，以便我们能人工改变工作环境的光线强度。这不仅仅大大降低我们换眼疾的概率，还可以节能！电子调光电路应用非常广泛，尤其是一般市售台灯调光电路上。基本都采用电子式的调光电路，有的高档台灯能实现无级调光，普通台灯则是有极调光，可见电子调光在一些灯具上面用途是非常广泛的。给我们的生活带来了方便。由此可见电子调光的电路的商业潜在价值也是很大的。1.3电子调光电路对大学生的意义作为大学生的我们。在很多制作过程之中很多东西都需要用一些特定的调压电路作为驱动装置。因此，电子调光电路对我们而言都是一个非常常见而且必须的电路，故自己便选择制作电子调光电路。而且， 在我们刚接触的课程设计之中，电子调光电路的制作相对简单些，也为我们以后制作实物做个铺垫。同时，也为我们今后制作培养感情，不至于很讨厌甚至于害怕！1.4设计思路市场一般是 220V 交流电，但是电子调光电路中选用的是低电压直流灯泡。故此电路中需要变压器和整理电路，另外需要控制...
