TVS二极管在电路设计中的应用

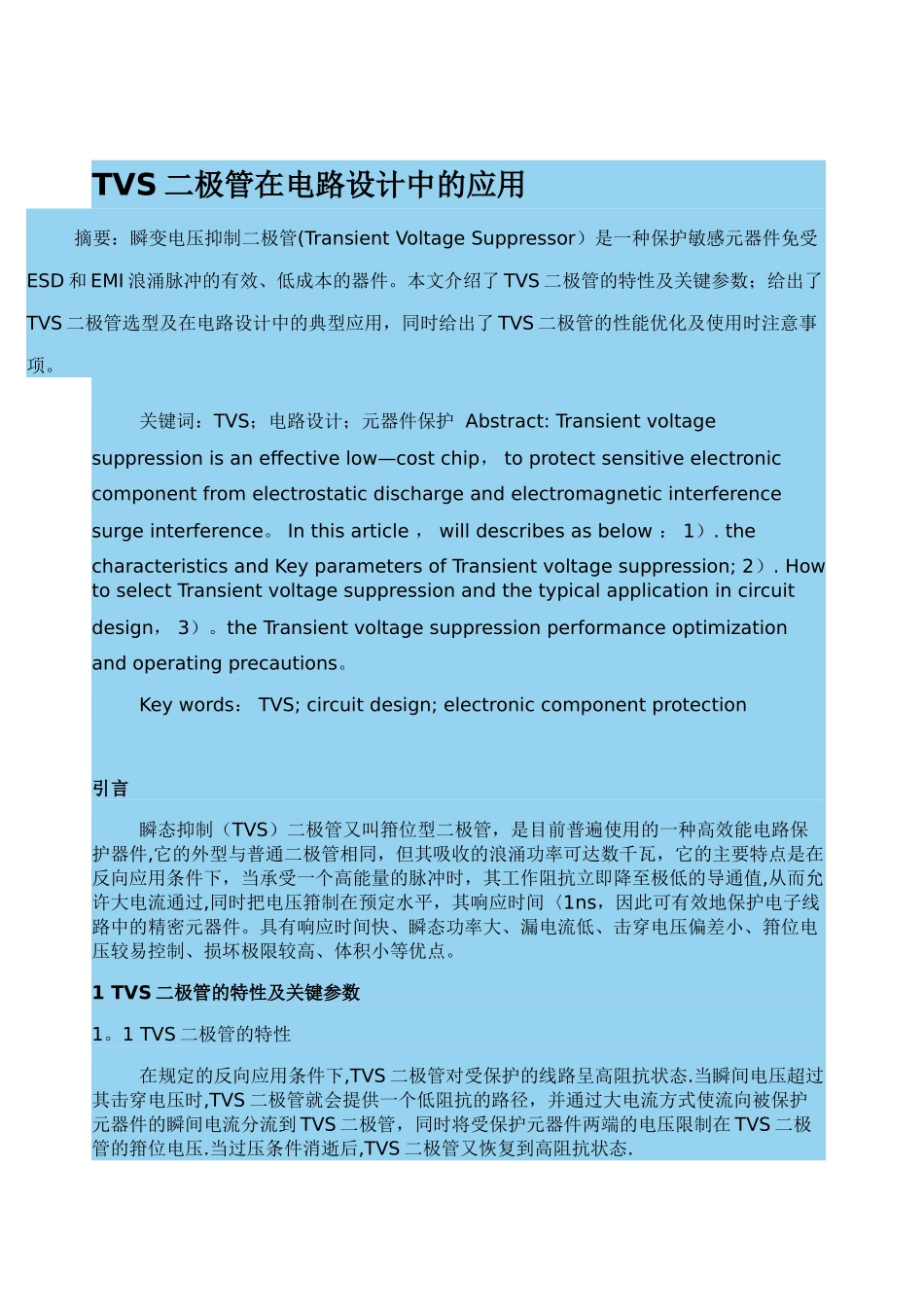

TVS 二极管在电路设计中的应用 摘要：瞬变电压抑制二极管(Transient Voltage Suppressor）是一种保护敏感元器件免受ESD 和 EMI 浪涌脉冲的有效、低成本的器件。本文介绍了 TVS 二极管的特性及关键参数；给出了TVS 二极管选型及在电路设计中的典型应用，同时给出了 TVS 二极管的性能优化及使用时注意事项。 关键词：TVS；电路设计；元器件保护 Abstract: Transient voltage suppression is an effective low—cost chip， to protect sensitive electronic component from electrostatic discharge and electromagnetic interference surge interference。 In this article ， will describes as below ： 1）. the characteristics and Key parameters of Transient voltage suppression; 2）. How to select Transient voltage suppression and the typical application in circuit design， 3）。the Transient voltage suppression performance optimization and operating precautions。 Key words： TVS; circuit design; electronic component protection引言 瞬态抑制（TVS）二极管又叫箝位型二极管，是目前普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同，但其吸收的浪涌功率可达数千瓦，它的主要特点是在反向应用条件下，当承受一个高能量的脉冲时，其工作阻抗立即降至极低的导通值,从而允许大电流通过,同时把电压箝制在预定水平，其响应时间〈1ns，因此可有效地保护电子线路中的精密元器件。具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、损坏极限较高、体积小等优点。1 TVS 二极管的特性及关键参数1。1 TVS 二极管的特性 在规定的反向应用条件下,TVS 二极管对受保护的线路呈高阻抗状态.当瞬间电压超过其击穿电压时,TVS 二极管就会提供一个低阻抗的路径，并通过大电流方式使流向被保护元器件的瞬间电流分流到 TVS 二极管，同时将受保护元器件两端的电压限制在 TVS 二极管的箝位电压.当过压条件消逝后,TVS 二极管又恢复到高阻抗状态.1.2 TVS 二极管的关键参数1.2.1 最小击穿电压 VBR 器件在发生击穿的区域内，在规定的试验电流 IBR（一般情况 IBR＝1mA)下，测得器件两端的电压称为最小击穿电压。1。2。2 反向断态电压 VRWM TVS 二极管最大连续工作的直流或脉冲电压，该电压施加...
