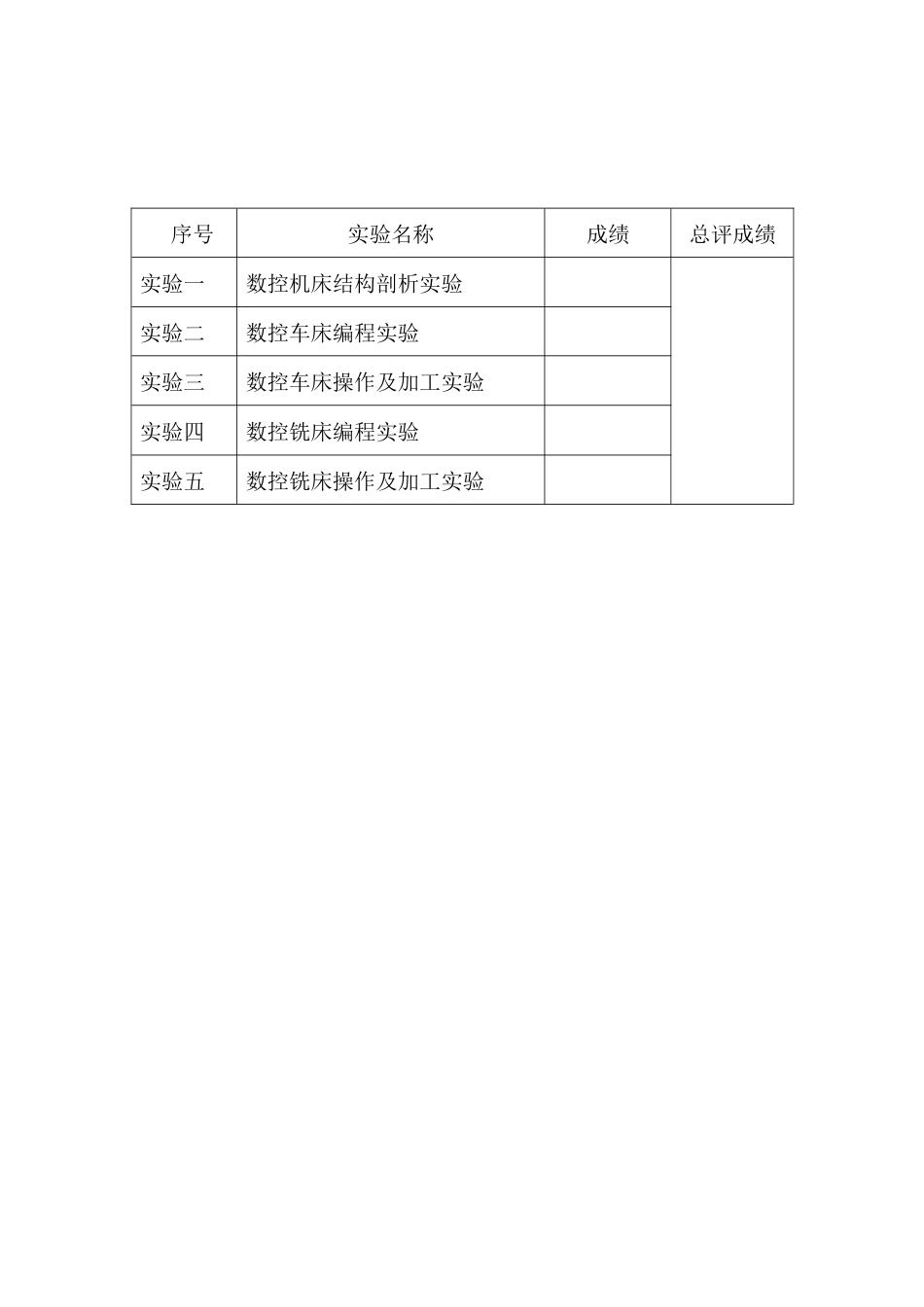

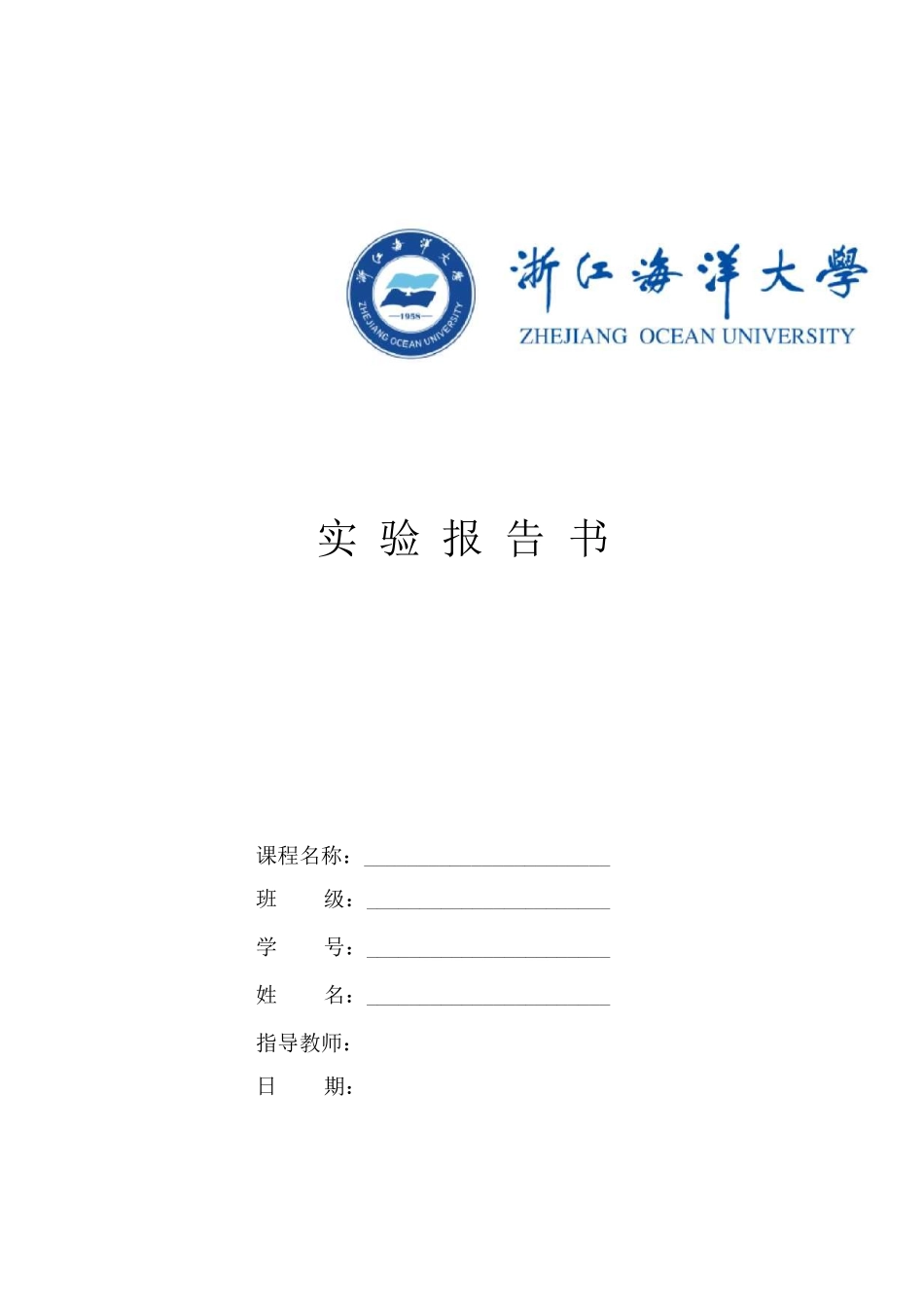

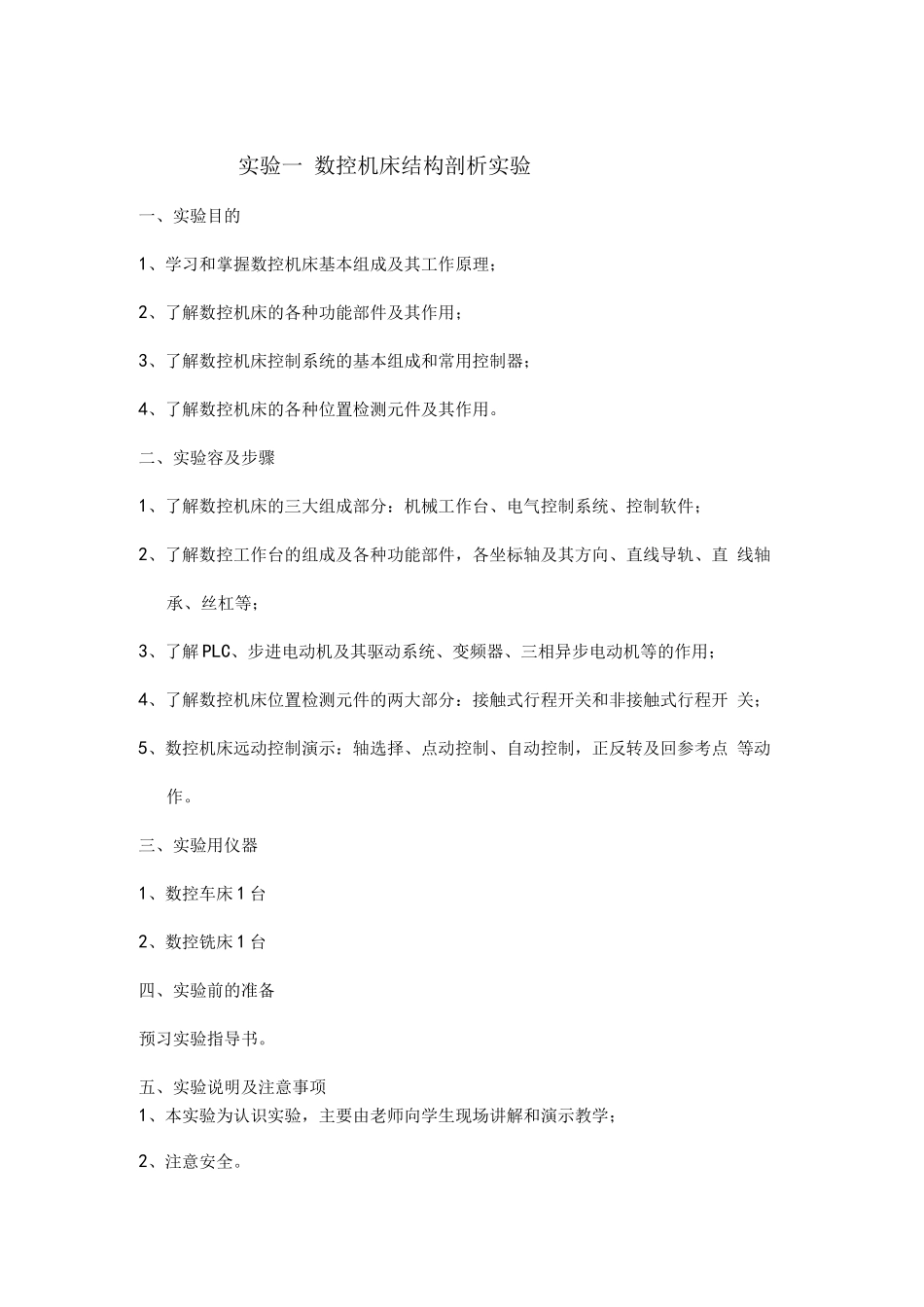

实 验 报 告 书课程名称：_______________________班级：_______________________学号：_______________________姓名：_______________________指导教师：日期：序号实验名称成绩总评成绩实验一数控机床结构剖析实验实验二数控车床编程实验实验三数控车床操作及加工实验实验四数控铣床编程实验实验五数控铣床操作及加工实验实验一 数控机床结构剖析实验一、实验目的1、学习和掌握数控机床基本组成及其工作原理；2、了解数控机床的各种功能部件及其作用；3、了解数控机床控制系统的基本组成和常用控制器；4、了解数控机床的各种位置检测元件及其作用。二、实验容及步骤1、了解数控机床的三大组成部分：机械工作台、电气控制系统、控制软件；2、了解数控工作台的组成及各种功能部件，各坐标轴及其方向、直线导轨、直 线轴承、丝杠等；3、了解 PLC、步进电动机及其驱动系统、变频器、三相异步电动机等的作用；4、了解数控机床位置检测元件的两大部分：接触式行程开关和非接触式行程开 关；5、数控机床远动控制演示：轴选择、点动控制、自动控制，正反转及回参考点 等动作。三、实验用仪器1、数控车床 1 台2、数控铣床 1 台四、实验前的准备预习实验指导书。五、实验说明及注意事项1、本实验为认识实验，主要由老师向学生现场讲解和演示教学；2、注意安全。六、实验报告1、比较数控车床与数控铣床的异同点。2、说明交流伺服电动机、步进电动机的应用特点及区别。3、数控机床的机械结构包括哪些主要部分？与普通机床相比，它有那些特点？实验二 数控车床编程实验一. 实训目的1.熟练掌握数控车床操作面板上各个按键的功用及其使用方法。2.掌握子程序 M98、M99、C、R 倒角在程序编制中的应用。3.掌握 G02、G03 指令与 G01、G00 指令的应用和编程方法；4.掌握程序输入及修改方法。5.熟练掌握程序输入的正确性及检验；二. 实训设备1.CK6230 数控车床 1 台三. 实训容1.如图 2 所示成型面零件，已知毛坯尺寸为 Φ40×80，编写数控加工程序并 进行图形模拟加工。图 12.数控加工程序卡根据零件的加工工艺分析和所使用的数控车床的编程指令说明，编写加工程序， 填写程序卡，见下表：车削加工程序卡序号程序容程序说明N010N020N030N040N050N060N070N080N090N100N110N120N130N140N150N160N170四. 实训步骤1.开机2.编写图 2—1 加工程序3.程序输入4.检验程序及各字符的正确性5.模拟自动加工运行6.观察机床的程序运行情况及刀具...
