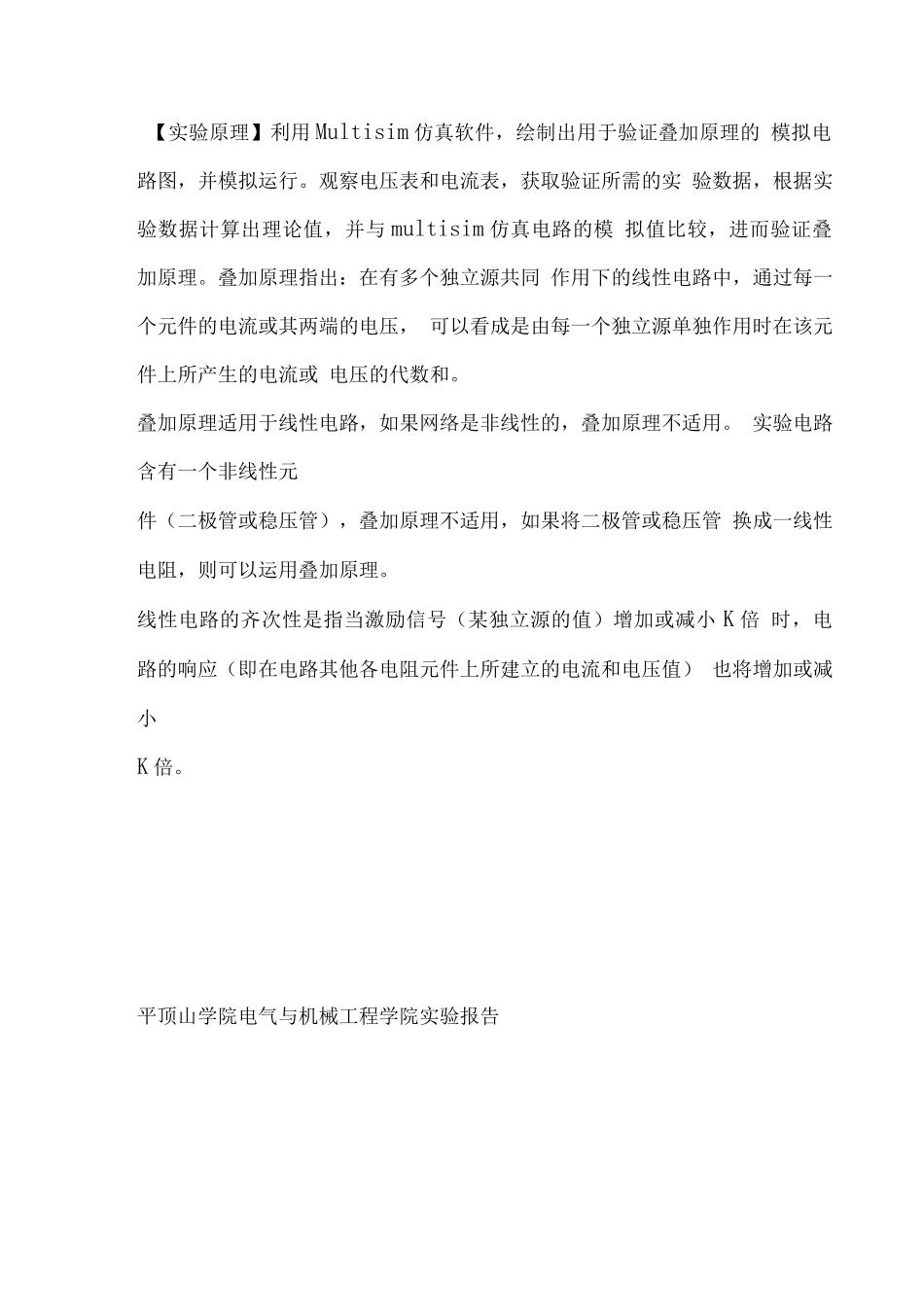

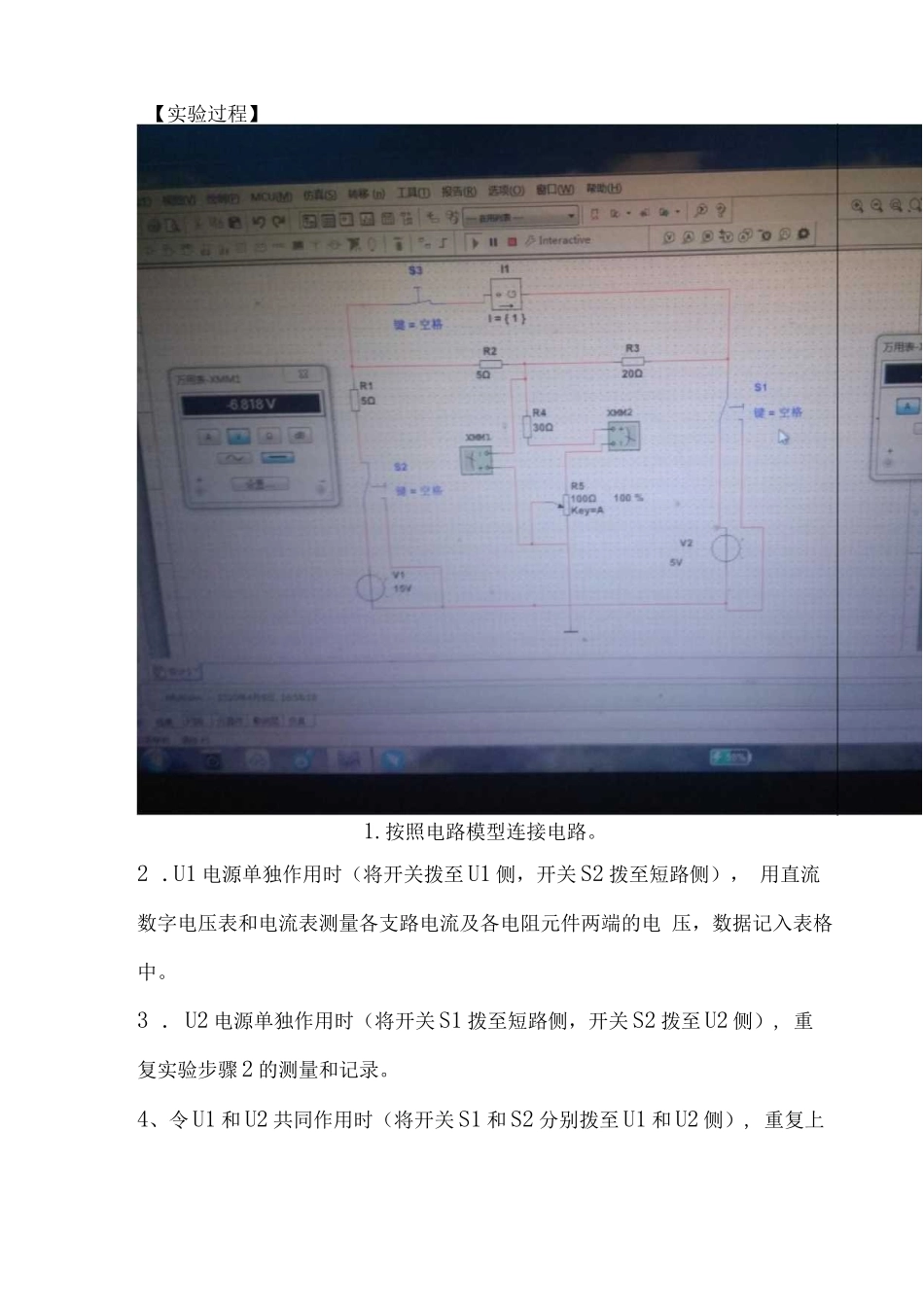

学生姓名XXX成绩系（院）别电气与机械工程学院专 业电气工程及其班级XXX课程名称大学电路分析实验实验日期2020 年 5 月 3 旦组 别合作者实验室网络仿真实验台号指导教师XXX实验名称_________叠加原理的验证【实验目的】1 .学习使用 Multisim 仿真验证叠加原理。掌握叠加原理的测定方法。加深电压和电流参考方向的理解。【仪器设备】Multisiml4. 0,计算机。【实验原理】利用 Multisim 仿真软件，绘制出用于验证叠加原理的 模拟电路图，并模拟运行。观察电压表和电流表，获取验证所需的实 验数据，根据实验数据计算出理论值，并与 multisim 仿真电路的模 拟值比较，进而验证叠加原理。叠加原理指出：在有多个独立源共同 作用下的线性电路中，通过每一个元件的电流或其两端的电压， 可以看成是由每一个独立源单独作用时在该元件上所产生的电流或 电压的代数和。叠加原理适用于线性电路，如果网络是非线性的，叠加原理不适用。 实验电路含有一个非线性元件（二极管或稳压管），叠加原理不适用，如果将二极管或稳压管 换成一线性电阻，则可以运用叠加原理。线性电路的齐次性是指当激励信号（某独立源的值）增加或减小 K 倍 时，电路的响应（即在电路其他各电阻元件上所建立的电流和电压值） 也将增加或减小K 倍。平顶山学院电气与机械工程学院实验报告【实验过程】1.按照电路模型连接电路。2 .U1 电源单独作用时（将开关拨至 U1 侧，开关 S2 拨至短路侧）， 用直流数字电压表和电流表测量各支路电流及各电阻元件两端的电 压，数据记入表格中。3 . U2 电源单独作用时（将开关 S1 拨至短路侧，开关 S2 拨至 U2 侧）, 重复实验步骤 2 的测量和记录。4、令 U1 和 U2 共同作用时（将开关 S1 和 S2 分别拨至 U1 和 U2 侧）, 重复上述的测量和记录。【原始记录】【数据处理】U1 单独作用时 11=8. 851 毫安，U2 单独作用时Il=-1.095 毫安，UI, U2 共同作用时 11=7.721 毫安。因此叠加性 得以验证。【结果分析】根据回路电流法或节点电压法列出电路方程，借助计算机进行方程求解，得出电压和电流的数据域测量的基本相同。验证了测量 的准确性，因为电压电流表具有一定的误差，都在可允许的误差范围 内。【问题讨论】实验中可以电源短接吗？实验中，不能将不作用在电源短接，抄这样相当于电源短路，会把百 电源烧坏的，实验中，应把不作用在电压源移除，用导线替代。叠加原理适用什么电路？二极管可以吗？2,叠度加原问理只适用于线性电路，二极管不是线性器件，所以叠 加原理不适用。
