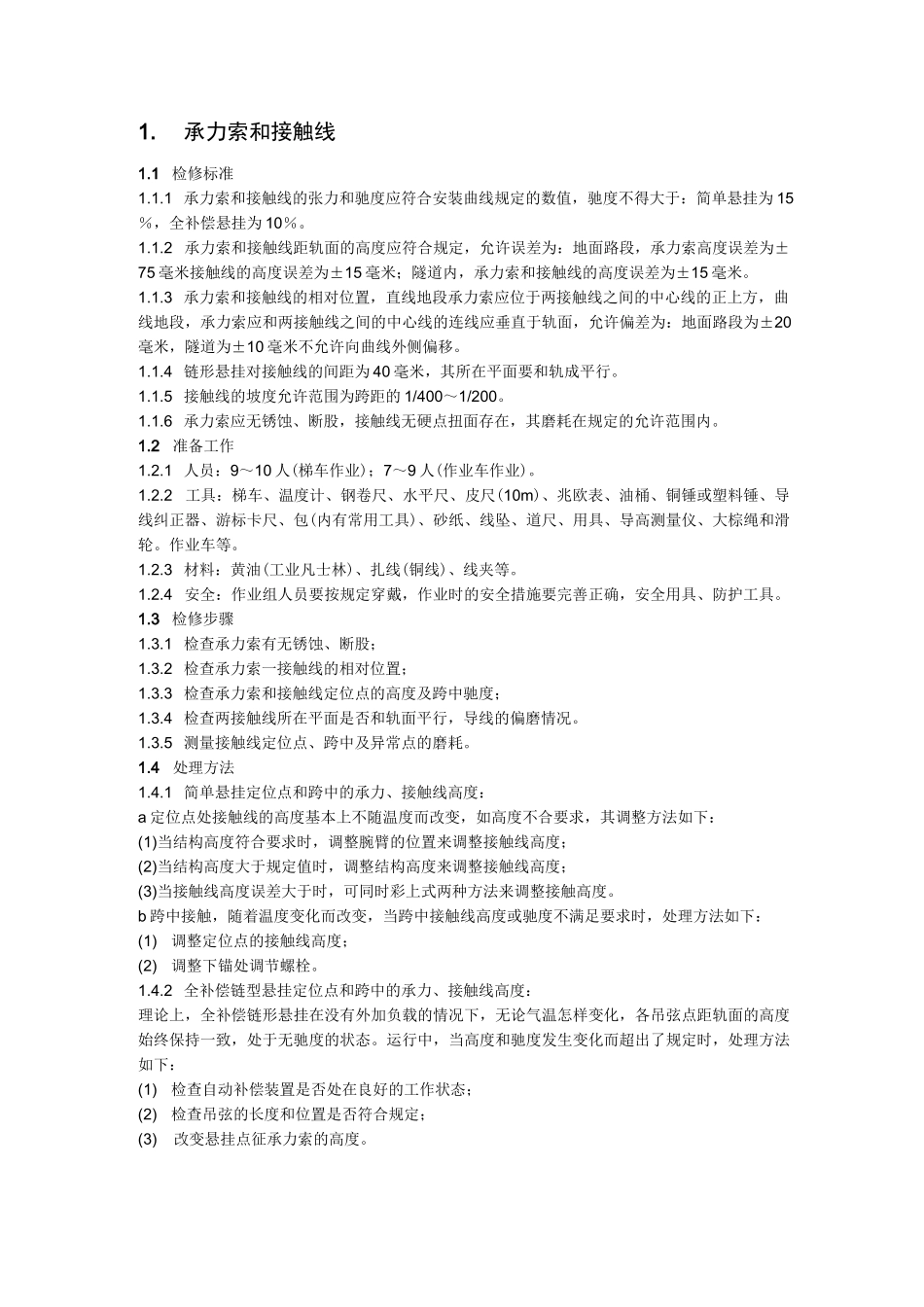

1.承力索和接触线1.1 检修标准1.1.1 承力索和接触线的张力和驰度应符合安装曲线规定的数值，驰度不得大于：简单悬挂为 15％，全补偿悬挂为 10％。1.1.2 承力索和接触线距轨面的高度应符合规定，允许误差为：地面路段，承力索高度误差为±75 毫米接触线的高度误差为±15 毫米；隧道内，承力索和接触线的高度误差为±15 毫米。1.1.3 承力索和接触线的相对位置，直线地段承力索应位于两接触线之间的中心线的正上方，曲线地段，承力索应和两接触线之间的中心线的连线应垂直于轨面，允许偏差为：地面路段为±20毫米，隧道为±10 毫米不允许向曲线外侧偏移。1.1.4 链形悬挂对接触线的间距为 40 毫米，其所在平面要和轨成平行。1.1.5 接触线的坡度允许范围为跨距的 1/400～1/200。1.1.6 承力索应无锈蚀、断股，接触线无硬点扭面存在，其磨耗在规定的允许范围内。1.2准备工作1.2.1 人员：9～10 人(梯车作业)；7～9 人(作业车作业)。1.2.2工具：梯车、温度计、钢卷尺、水平尺、皮尺(10m)、兆欧表、油桶、铜锤或塑料锤、导线纠正器、游标卡尺、包(内有常用工具)、砂纸、线坠、道尺、用具、导高测量仪、大棕绳和滑轮。作业车等。1.2.3 材料：黄油(工业凡士林)、扎线(铜线)、线夹等。1.2.4 安全：作业组人员要按规定穿戴，作业时的安全措施要完善正确，安全用具、防护工具。1.3 检修步骤1.3.1 检查承力索有无锈蚀、断股；1.3.2 检查承力索一接触线的相对位置；1.3.3 检查承力索和接触线定位点的高度及跨中驰度；1.3.4 检查两接触线所在平面是否和轨面平行，导线的偏磨情况。1.3.5 测量接触线定位点、跨中及异常点的磨耗。1.4处理方法1.4.1 简单悬挂定位点和跨中的承力、接触线高度：a 定位点处接触线的高度基本上不随温度而改变，如高度不合要求，其调整方法如下：(1)当结构高度符合要求时，调整腕臂的位置来调整接触线高度；(2)当结构高度大于规定值时，调整结构高度来调整接触线高度；(3)当接触线高度误差大于时，可同时彩上式两种方法来调整接触高度。b 跨中接触，随着温度变化而改变，当跨中接触线高度或驰度不满足要求时，处理方法如下：(1)调整定位点的接触线高度；(2)调整下锚处调节螺栓。1.4.2 全补偿链型悬挂定位点和跨中的承力、接触线高度：理论上，全补偿链形悬挂在没有外加负载的情况下，无论气温怎样变化，各吊弦点距轨面的高度始终保持一致，处于无驰度的状态。运行中，当高度和驰度发生变化而超出了规定时，处...
