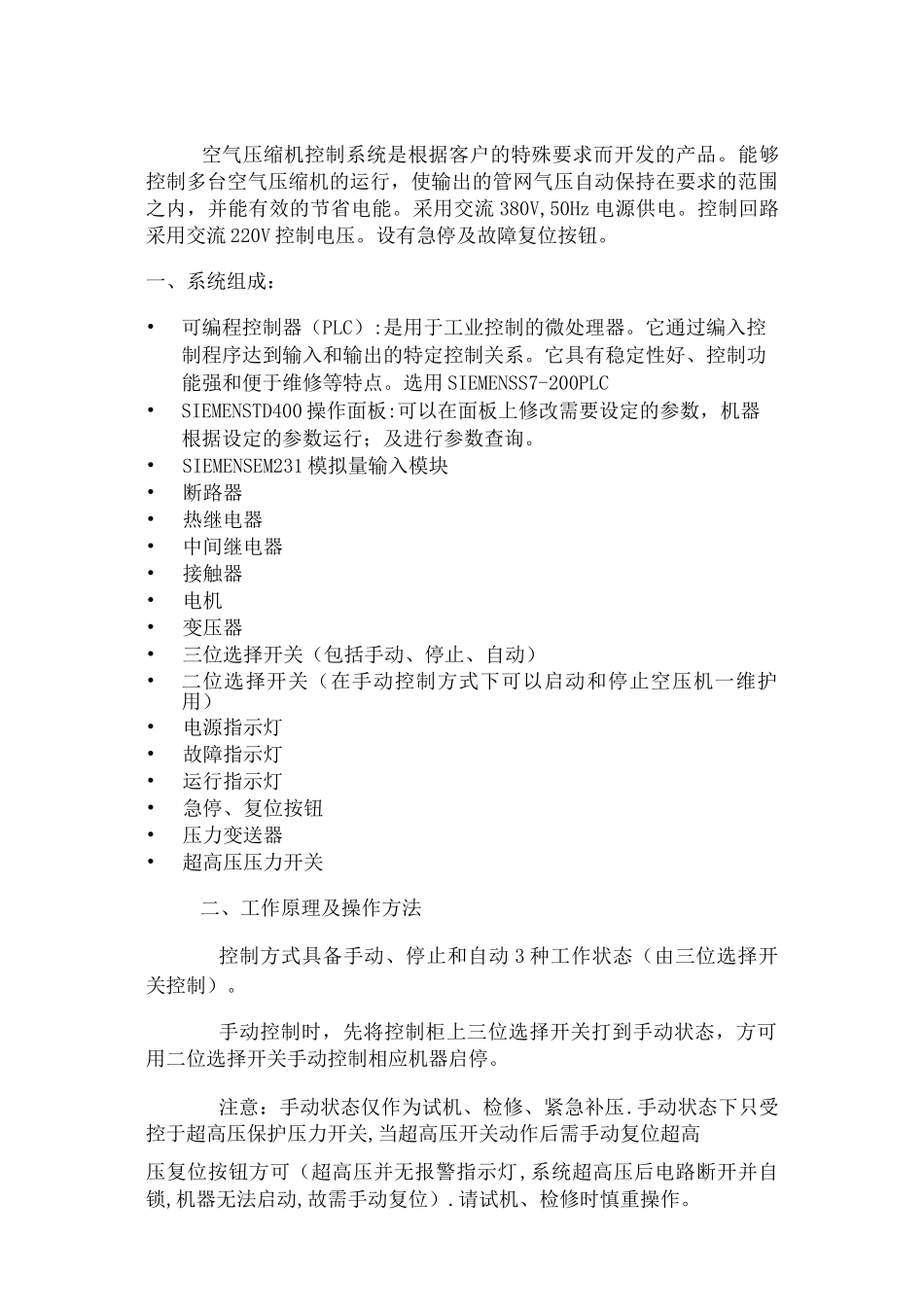

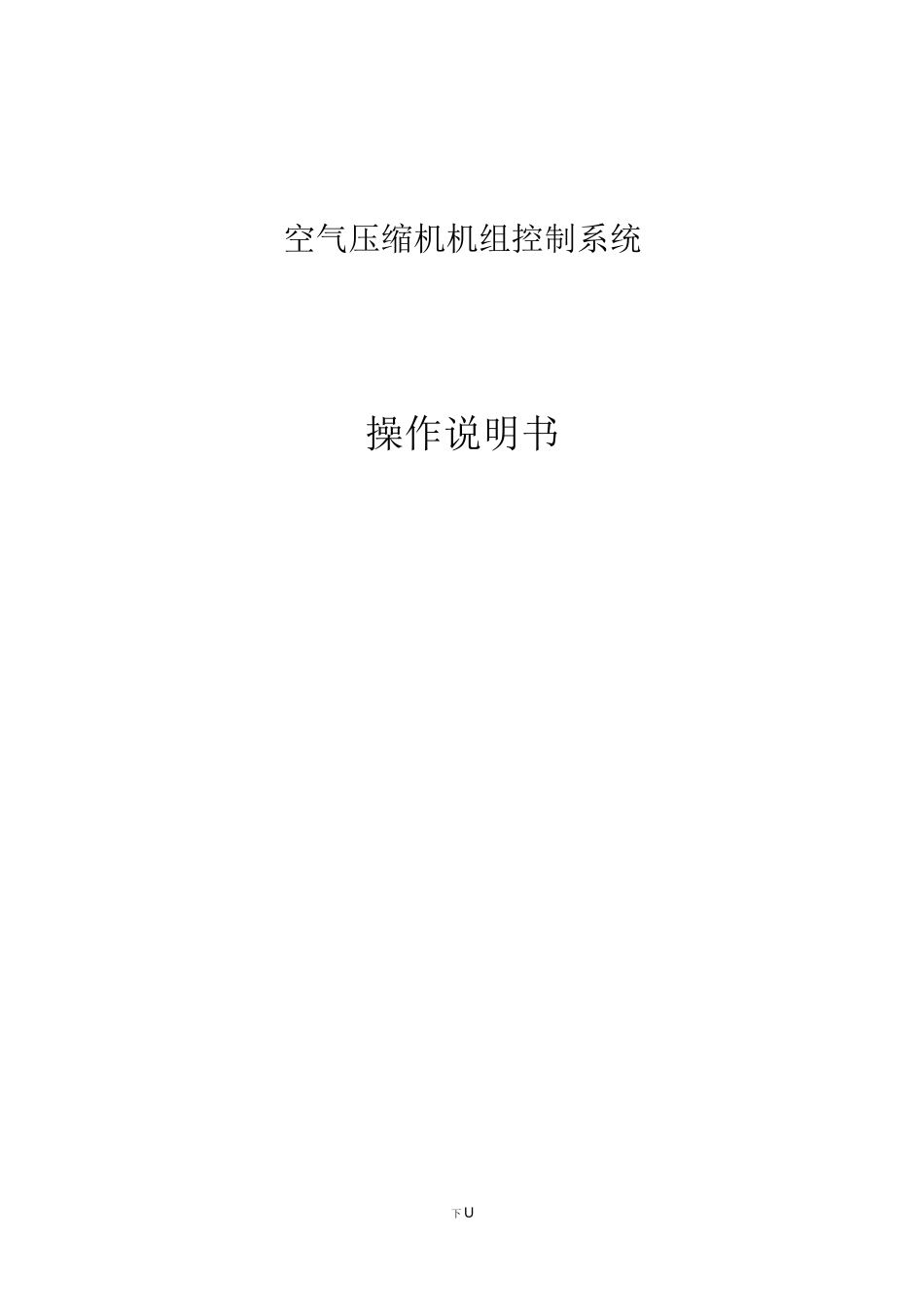

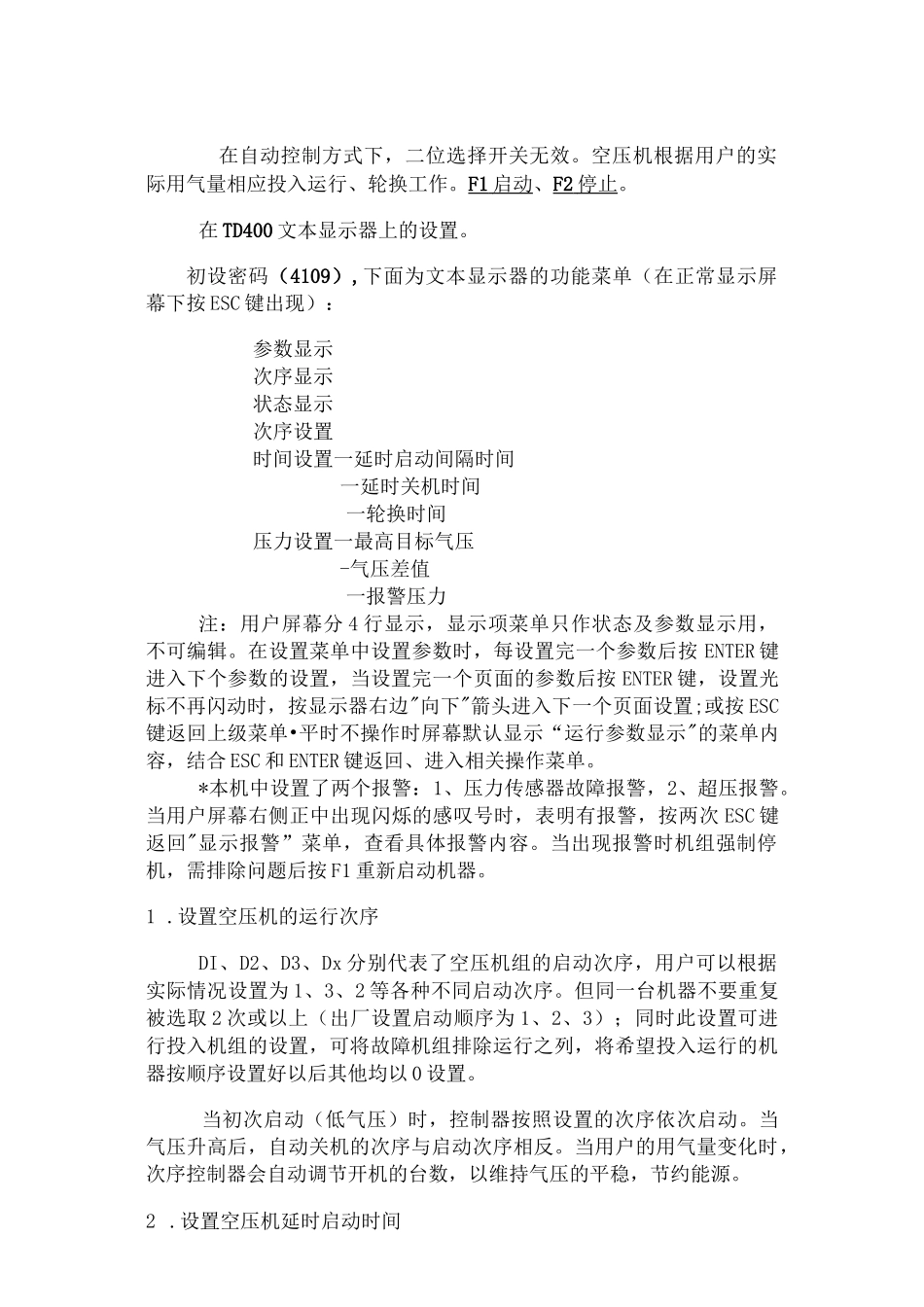

空气压缩机机组控制系统操作说明书下 U空气压缩机控制系统是根据客户的特殊要求而开发的产品。能够控制多台空气压缩机的运行，使输出的管网气压自动保持在要求的范围之内，并能有效的节省电能。采用交流 380V,50Hz 电源供电。控制回路采用交流 220V 控制电压。设有急停及故障复位按钮。一、系统组成：•可编程控制器（PLC）:是用于工业控制的微处理器。它通过编入控制程序达到输入和输出的特定控制关系。它具有稳定性好、控制功能强和便于维修等特点。选用 SIEMENSS7-200PLC•SIEMENSTD400 操作面板:可以在面板上修改需要设定的参数，机器根据设定的参数运行；及进行参数查询。•SIEMENSEM231 模拟量输入模块•断路器•热继电器•中间继电器•接触器•电机•变压器•三位选择开关（包括手动、停止、自动）•二位选择开关（在手动控制方式下可以启动和停止空压机一维护用）•电源指示灯•故障指示灯•运行指示灯•急停、复位按钮•压力变送器•超高压压力开关二、工作原理及操作方法控制方式具备手动、停止和自动 3 种工作状态（由三位选择开关控制）。手动控制时，先将控制柜上三位选择开关打到手动状态，方可用二位选择开关手动控制相应机器启停。注意：手动状态仅作为试机、检修、紧急补压.手动状态下只受控于超高压保护压力开关,当超高压开关动作后需手动复位超高压复位按钮方可（超高压并无报警指示灯,系统超高压后电路断开并自锁,机器无法启动,故需手动复位）.请试机、检修时慎重操作。在自动控制方式下，二位选择开关无效。空压机根据用户的实际用气量相应投入运行、轮换工作。F1 启动 、F2 停止 。在 TD400 文本显示器上的设置。初设密码（4109）,下面为文本显示器的功能菜单（在正常显示屏幕下按 ESC 键出现）：参数显示次序显示状态显示次序设置时间设置一延时启动间隔时间一延时关机时间一轮换时间压力设置一最高目标气压-气压差值一报警压力注：用户屏幕分 4 行显示，显示项菜单只作状态及参数显示用，不可编辑。在设置菜单中设置参数时，每设置完一个参数后按 ENTER 键进入下个参数的设置，当设置完一个页面的参数后按 ENTER 键，设置光标不再闪动时，按显示器右边"向下"箭头进入下一个页面设置;或按 ESC键返回上级菜单•平时不操作时屏幕默认显示“运行参数显示"的菜单内容，结合 ESC 和 ENTER 键返回、进入相关操作菜单。*本机中设置了两个报警：1、压力传感器故障报警，2、超压报警。当用户屏幕右侧正...
