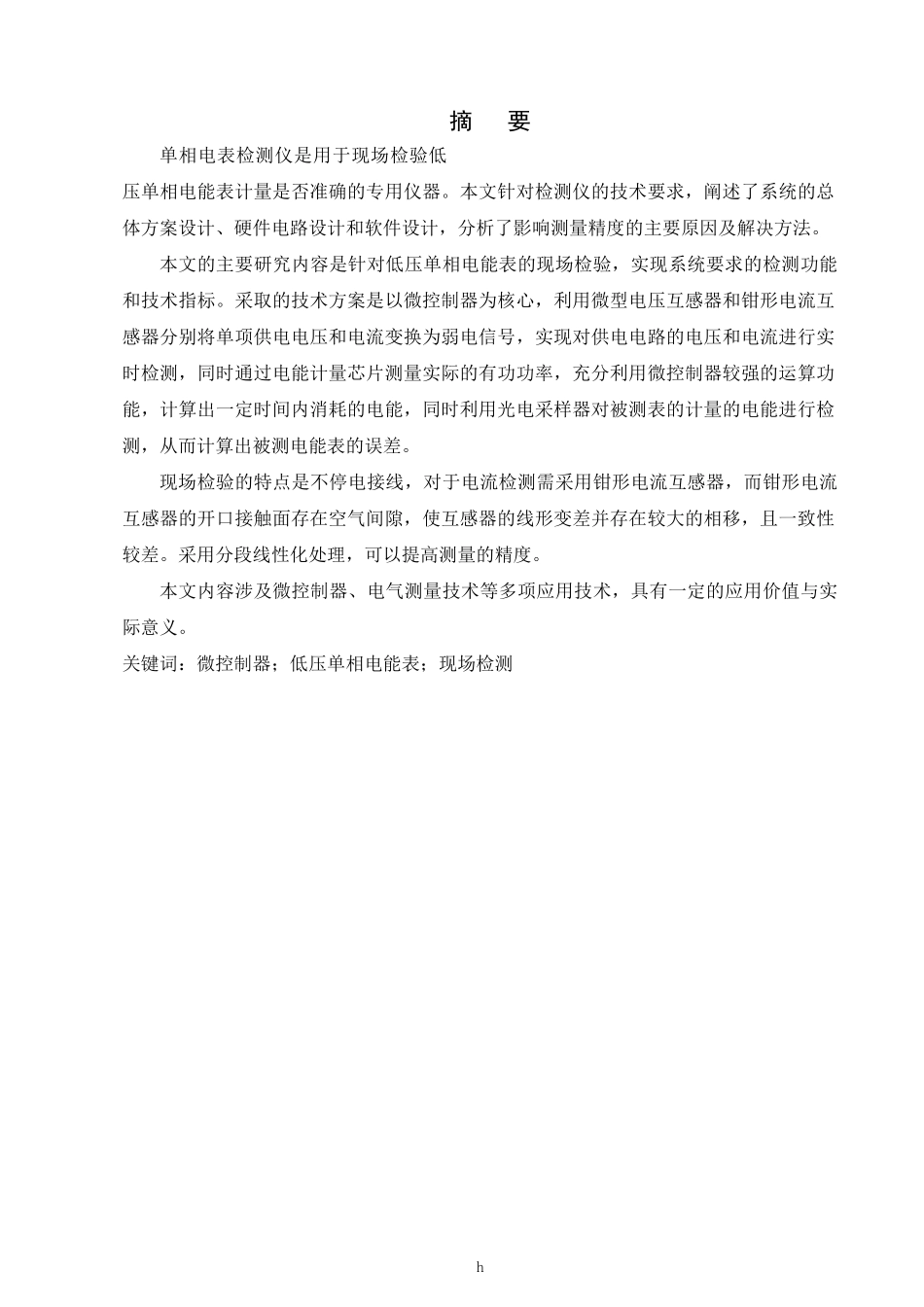

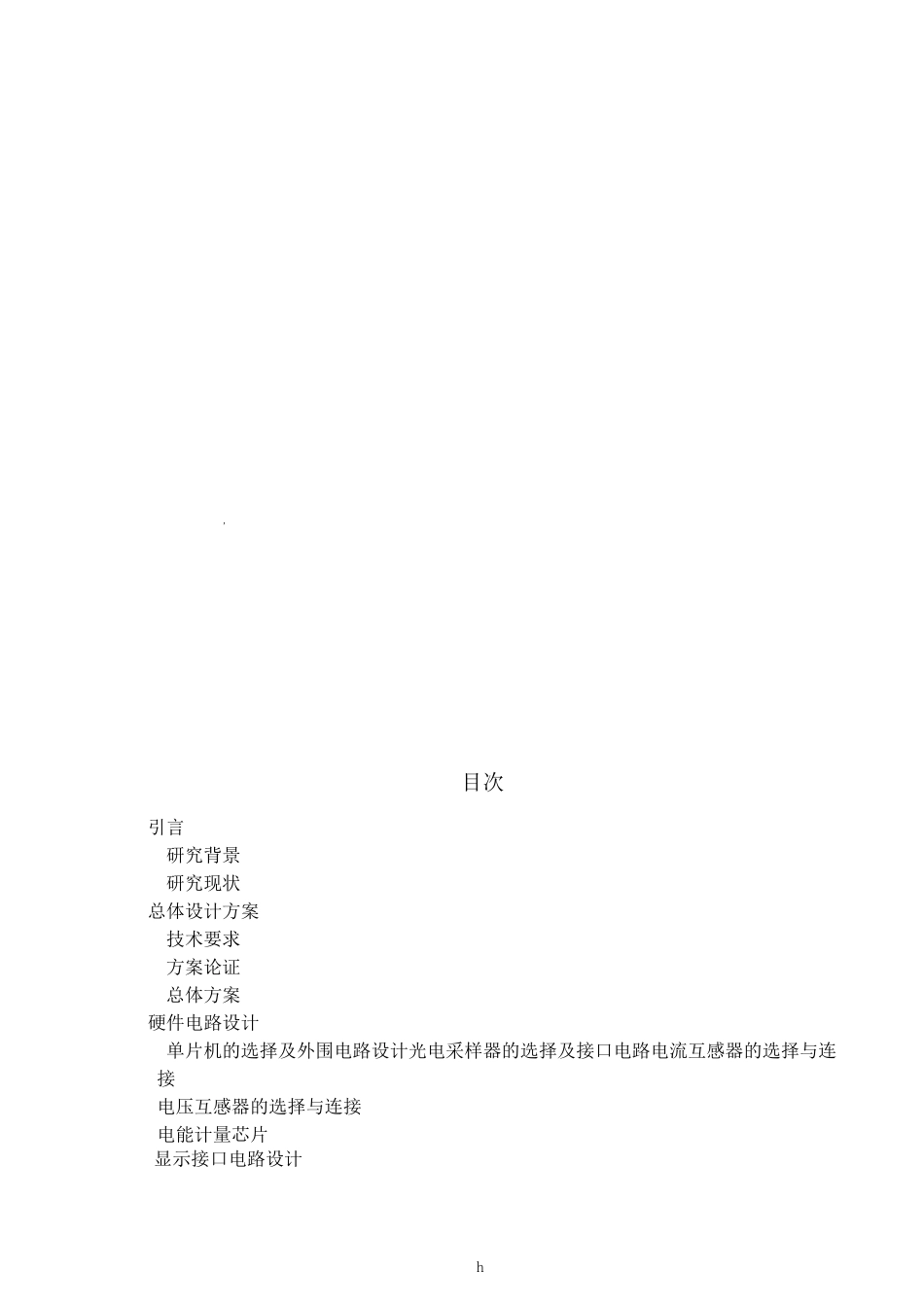

h单相电表检测仪是用于现场检验低压单相电能表计量是否准确的专用仪器。本文针对检测仪的技术要求，阐述了系统的总体方案设计、硬件电路设计和软件设计，分析了影响测量精度的主要原因及解决方法。本文的主要研究内容是针对低压单相电能表的现场检验，实现系统要求的检测功能和技术指标。采取的技术方案是以微控制器为核心，利用微型电压互感器和钳形电流互感器分别将单项供电电压和电流变换为弱电信号，实现对供电电路的电压和电流进行实时检测，同时通过电能计量芯片测量实际的有功功率，充分利用微控制器较强的运算功能，计算出一定时间内消耗的电能，同时利用光电采样器对被测表的计量的电能进行检测，从而计算出被测电能表的误差。现场检验的特点是不停电接线，对于电流检测需采用钳形电流互感器，而钳形电流互感器的开口接触面存在空气间隙，使互感器的线形变差并存在较大的相移，且一致性较差。采用分段线性化处理，可以提高测量的精度。本文内容涉及微控制器、电气测量技术等多项应用技术，具有一定的应用价值与实际意义。关键词：微控制器；低压单相电能表；现场检测摘要h’目次引言研究背景研究现状总体设计方案技术要求方案论证总体方案硬件电路设计单片机的选择及外围电路设计光电采样器的选择及接口电路电流互感器的选择与连接电压互感器的选择与连接电能计量芯片显示接口电路设计h键盘接口电路设计电源电路设计软件设计主程序设计中断服务程序设计测量误差程序设计结论致谢参考文献附录：电能计量光电检测、键盘、显示及单片机外围电路设计图引言研究背景电能是各类能源中使用最为广泛的能源，与国民经济的发展和日常生活有着不可分割的联系，随着人民生活水平的不断提高，家用电器越来越普及，每户居民的用电量也大大增加，因此每户居民每月的电费支出也大幅度地增长；随着社会市场经济的发展，新兴工业犹如雨后春笋，用电量大大增加。部分电力用户为了多用电少交电费，采取各种方法窃电，其主要方法是通过调慢电能表，使电能表显示的用电量比实际的用电量少，给国家造成了很大的经济损失。针对上述现象，供电部门采取多种方法对用户的电能表进行定期或不定期的校验或检查，采取的方法主要有：用钳形电流表、秒表现场检测电能表的快慢。用秒表实测电能表每转时间；查看电能表铭牌上标明的常数，算出电能表每转转所需电能，然后用钳形电流表测量电流求出有功负荷，电能表每转转所需电能与有功负荷之比得到的时间即为电能表每转所需时...
